| Номер в госреестре | 73044-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-2000, РВС-5000 |
| Изготовитель | ГУП "Нефтебаза "Красный Яр", пос. Красный Яр |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000, РВС-5000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные,
3 3
номинальной вместимостью 2000 м , 5000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000 с заводским номером К722С, РВС-5000 с заводским номером 5 расположены на площадке склада жидкого топлива АО «ННК-Гаваньбункер», 682800, Россия, Хабаровский край, г. Советская Гавань, ул. Набережная, 31 А.

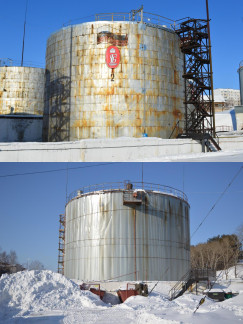

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-2000, РВС-5000 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид резервуара РВС-5000
Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-2000, РВС-5000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-2000 | РВС-5000 | |
| Номинальная вместимость, м3 | 2000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| РВС-2000 | РВС-5000 | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, оС | от -50 до +50 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-2000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | РВС-2000 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-5000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | РВС-5000 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Методика поверки | МП 0796-7-2018 | 1 экз. |
осуществляется по документу МП 0796-7-2018 Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000, РВС-5000. Методика поверки, утвержденному ФГУП «ВНИИР» 28 мая 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- тахеометр электронный Leica FlexLine TS02 plus (регистрационный номер 65933-16). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-2000, РВС-5000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
