| Номер в госреестре | 73050-18 |
| Наименование СИ | Резервуары горизонтальные стальные одно- и двустенные |
| Изготовитель | ООО "ИНГАЗКО", г. Омск |
| Год регистрации | 2018 |
| Срок свидетельства | 07.11.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные одно и двустенные (далее по тексту - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Резервуары представляют собой горизонтальные стальные сосуды цилиндрической формы с усечено-коническими или коническими днищами.
Резервуары могут быть выполнены для наземной и подземной установки.
Резервуары имеют технологический люк для установки запорной арматуры, подсоединения технологических трубопроводов, средств измерения уровня топлива.
Резервуары оснащены линией наполнения, линией выдачи, линией деаэрации, линией обесшламливания, измерительной трубой совмещенной с линией отбора проб.
Резервуары могут быть оборудованы системой сигнализации перелива.
Резервуары выпускаются в 46 различных модификациях, представленных в таблице 3, которые отличаются корпусом (одностенные РГС или двустенные РГСД) номинальной вместимостью (от 5 до 150 м3) и количеством секций (от одной до трех).
Межстенное пространство заполняется негорючей незамерзающей жидкостью с оборудованием резервуара расширительным бочком со шкалой для заполнения или азотом с оборудованием предохранительным сбросным клапаном и электроконтактным манометром.

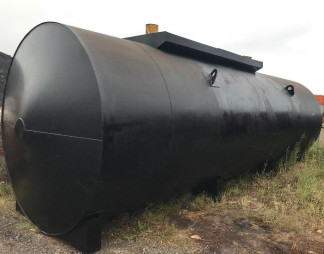

Общий вид резервуаров представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
Таблица 1 - Метрологические и основные технические характеристики
| Наименование характеристики | Модификация | |||||||||
| РГС-5 | РГСД-5 | РГС-10 | РГСД-10 | РГС-15 | РГСД-15 | РГС-20 | РГСД-20 | РГС-25 | РГСД-25 | |
| Значение | ||||||||||
| Номинальная вместимость резервуара или секций, м3 | 5 | 5 | 10 | 10 | 15 | 15 | 20 | 20 | 25 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
| Габаритные размер, мм, не более: - длина - диаметр | 2100 1900 | 2200 1900 | 3000 2200 | 3100 2200 | 3500 2470 | 3600 2470 | 3700 2760 | 3800 2760 | 4600 2760 | 4700 2760 |
| Масса, кг, не более | 1000 | 1900 | 1350 | 2420 | 1670 | 3200 | 2450 | 4600 | 2800 | 4800 |
| Рабочее давление, МПа, не более | 0,07 | |||||||||
| Плотность хранимой жидкости, кг/м3, не более | 1000 | |||||||||
| Температура окружающего воздуха при эксплуатации, °С: - для резервуаров, изготовленных из ВСт3сп5, ВСт3пс5 - для резервуаров, изготовленных из 09Г2С-12, 09Г2С-15 | от -40 до +50 от -50 до +50 | |||||||||
| Средний срок службы, лет, не менее | 10 | |||||||||
| Наименование характеристики | Модификация | |||||||||
| РГСД-25/2 (10+15) | РГСД-25/2 (12,5+12,5) | 0 3 - О Г Р | 0 3 - О Г Р | 2/ С 10 Г 1( Р | 2/ ГР ( | 0 4 - О Г Р | 0 4 - О Г Р | 2/ ^ § ГР ( | 2/ ^ § Г( Р | |
| Значение | ||||||||||
| Номинальная вместимость резервуара или секций, м3 | 10 15 | 12.5 12.5 | 30 | 30 | 10 20 | 15 15 | 40 | 40 | 10 30 | 20 20 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
| Габаритные размер, мм, не более: - длина - диаметр | 4700 2760 | 4700 2760 | 5500 2760 | 5600 2760 | 5700 2760 | 5700 2760 | 7100 2760 | 7200 2760 | 7300 2760 | 7300 2760 |
| Масса, кг, не более | 5700 | 5700 | 2950 | 5000 | 6150 | 6150 | 3300 | 6100 | 7220 | 7220 |
| Рабочее давление, МПа, не более | 0,07 | |||||||||
| Плотность хранимой жидкости, кг/м3, не более | 1000 | |||||||||
| Температура окружающего воздуха при эксплуатации, °С: - для резервуаров, изготовленных из ВСт3сп5, ВСт3пс5 - для резервуаров, изготовленных из 09Г2С-12, 09Г2С-15 | от -40 до +50 от -50 до +50 | |||||||||
| Средний срок службы, лет, не менее | 10 | |||||||||
| Наименование характеристики | Модификация | |||||||||
| 0 5 - О Г Р | 0 5 - О Г Р | 2/ ?? | ГС 12 PM W | 2/ | 2/ 1—1 4—( Р | 2/ 1—( 4—( Р | РГСД-50/3 (10+10+30) | РГСД-50/3 (10+20+20) | РГСД-50/3 (12,5+12,5+25) | |
| Значение | ||||||||||
| Номинальная вместимость резервуара или секций, м3 | 50 | 50 | 10 40 | 12.5 37.5 | 15 35 | 20 30 | 25 25 | 10 10 30 | 10 20 20 | 12.5 12.5 25 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||||||
| Габаритные размер, мм, не более: - длина - диаметр | 8900 2760 | 9000 2760 | 9000 2760 | 9000 2760 | 9000 2760 | 9000 2760 | 9000 2760 | 9100 2760 | 9100 2760 | 9100 2760 |
| Масса, кг, не более | 3800 | 7400 | 8600 | 8600 | 8600 | 8600 | 8600 | 9600 | 9600 | 9600 |
| Рабочее давление, МПа, не более | 0,07 | |||||||||
| Плотность хранимой жидкости, кг/м3, не более | 1000 | |||||||||
| Температура окружающего воздуха при эксплуатации, °С: - для резервуаров, изготовленных из ВСт3сп5, ВСт3пс5 - для резервуаров, изготовленных из 09Г2С-12, 09Г2С-15 | от -40 до +50 от -50 до +50 | |||||||||
| Средний срок службы, лет, не менее | 10 | |||||||||
Модификация
2/
§?
Г(
Р
2
2
^ (л 52 7+ -5 Д2 С+ Г5
ГР 2(
^ о 02 5+ -5 Д1 С+ Г 15 Р 1(
^ о 02 6+ -0 Д2 С+ Г0
ГР 2(
0
6
-
Д
С
Г
Р
5
7
-
Д
С
Г
Р
0
6
-
С
Г
Р
5
7
-
С
Г
Р
ITl
г-'
0
-5
СД +5 С2 Г( Р
-Д +0 С 30 Г( Р
Наименование характеристики
Значение
15
15
20
20
20
20
25
25
25
20
40
30
30
25
50
Номинальная вместимость резервуара или секций, м3
60
60
75
75
Пределы допускаемой относительной погрешности определения вместимости, %_
±0,25
Габаритные размер, мм, не более:
- длина
_- диаметр_
9100
2760
10500
2760
10600
2760
10600
2760
10600
2760
10700
2760
9900
3200
10000
3200
10100
3200
10200
3200
Масса, кг, не более
9600
4400 8600 9600 9600 10700 4800
9400
10750
12100
Рабочее давление, МПа, не более
0,07
1000
от -40 до +50 от -50 до +50
10
Плотность хранимой жидкости, кг/м3, не более
Температура окружающего воздуха при эксплуатации, °С:
- для резервуаров, изготовленных из ВСт3сп5, ВСт3пс5
- для резервуаров, изготовленных из 09Г2С-12, 09Г2С-15
Средний срок службы, лет, не менее
| Наименование характеристики | Модификация | |||||
| РГС-100 | РГСД-100 | 0 2 о -5 С0 ГС 5( Р | РГС-150 | 0 5 - С Г Р | 0 0) 55 о ? Г0 Р 5( | |
| Значение | ||||||
| Номинальная вместимость резервуара или секций, м3 | 100 | 100 | 50 50 | 150 | 150 | 50 50 50 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |||||
| Габаритные размер, мм, не более: - длина - диаметр | 12750 3200 | 12850 3200 | 12950 3200 | 18750 3200 | 18950 3200 | 18950 3200 |
| Масса, кг, не более | 5750 | 11500 | 14350 | 7600 | 20150 | 22500 |
| Рабочее давление, МПа, не более | 0,07 | |||||
| Плотность хранимой жидкости, кг/м3, не более | 1000 | |||||
| Температура окружающего воздуха при эксплуатации, °С: - для резервуаров, изготовленных из ВСт3сп5, ВСт3пс5 - для резервуаров, изготовленных из 09Г2С-12, 09Г2С-15 | от -40 до +50 от -50 до +50 | |||||
| Средний срок службы, лет, не менее | 10 | |||||
| Примечания: 1 Указаны внутренние габаритные размеры. 2 По требованию Заказчика, резервуары могут изготавливаться диаметром, отличным от указанных, из ряда по ГОСТ 9617-76. | ||||||
наносится на металлическую маркировочную табличку клеймлением или гравировкой и на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки: рабочий эталон 2 разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (установка поверочная передвижная УПМВ/2 рег. № 58077-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу.
приведены в эксплуатационном документе.
Государственной поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
ТУ 3615-003-85336246-2013 Резервуары горизонтальные стальные одно и двустенные. Технические условия
| Зарегистрировано поверок | 97 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
