| Номер в госреестре | 73051-18 |
| Наименование СИ | Прибор измерительный геометрических параметров арматурной стали |
| Обозначение типа СИ | RM 303 |
| Изготовитель | "ECM Datensysteme Gmbh", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор измерительный геометрических параметров арматурной стали RM 303 (далее -прибор) предназначен для измерений линейных размеров арматурной стали.
Принцип действия прибора основан на использовании фотоэлектрического метода, заключающегося в преобразовании световых лучей в цифровое изображение. Световые лучи от фотокамер падают на образец контрольный и преобразуются в электрический ток, сигнал которого преобразуется в цифровой код в электронном блоке, расположенным внутри прибора, формируется и передается на автоматизированное рабочее место (АРМ) оператора цифровое изображение снимка образца контрольного. Программное обеспечение «RM», установленное на АРМ оператора осуществляет отображение, обработку и хранение полученного изображения образца контрольного.
Прибор состоит из трех фотокамер, электрического двигателя с патроном для зажима образца измерения.

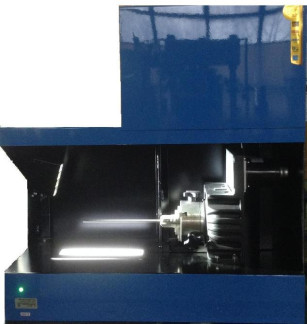

Общий вид прибора и обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Программное обеспечение (ПО) прибора, установлено на АРМ оператора. ПО «RM», осуществляет обработку полученного изображения (файл метрологически значимой части ПО «RM» - «RM.exe») отображение, хранение, а так же проверку работоспособности прибора и установку параметров измерений.
Уровень защиты ПО прибора «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО прибора приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RM |
| Номер версии (идентификационный номер) ПО | не ниже 6.2 |
| Цифровой идентификатор ПО | 0F04B 370A1A7BF364F8620F19B9EC614 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Метрологические характеристики прибора нормированы с учетом влияния программного обеспечения.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров (по вертикали), мм | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (по вертикали), мм | ±0,01 |
| Диапазон измерений линейных размеров (по горизонтали), мм | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров (по горизонтали), мм | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В А, не более | 250 |
| Г абаритные размеры прибора, мм, не более | |
| - высота | 900 |
| - ширина | 350 |
| - длина | 850 |
| Масса, прибора, кг, не более | 44 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность, % | от 30 до 95 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 5 - Комплектность прибора
| Наименование | Обозначение | Количество |
| Прибор измерительный геометрических параметров арматурной стали RM 303 | - | 1 шт |
| Образец контрольный | - | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 313-17 | 1 экз. |
осуществляется по документу МП 313-17 «ГСИ. Прибор измерительный геометрических параметров арматурной стали RM 303. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 29.11.2017 г.
Основные средства поверки:
- микроскоп видеоизмерительный ММ 320, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39844-13, диапазон измерений линейных размеров от 0 до 200 мм, пределы допускаемой абсолютной погрешности измерений ±0,003 мм.
- штангенциркуль цифровой серии 500, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 30380-05, диапазон измерений линейных размеров от 0 до 300 мм, пределы допускаемой абсолютной погрешности измерений ±0,03 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на сам прибор (рисунок 1).
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к прибору измерительному геометрических параметров арматурной стали RM 303
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
