Трансформаторы тока ТФЗМ 500Б-1ХЛ1 (далее по тексту - трансформаторы тока), изготовленные в 1989 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 73056-18
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ 500Б-IXЛ1
Изготовитель Запорожский завод высоковольтной аппаратуры, Украина, г. Запорожье
Год регистрации 2018
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ 500Б-1ХЛ1 (далее по тексту - трансформаторы тока), изготовленные в 1989 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Конструкция трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

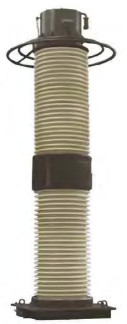

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

220

Номинальный первичный ток 11ном., А

2000

Номинальный вторичный ток 12ном., А

1

Номинальная частота Гном., Гц

50

Класс точности вторичной обмотки для измерений и учета

0,5

Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8, В-А

30

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Масса, кг, не более

4920

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока (заводские номера: 116, 113)

ТФЗМ 500Б-1ХЛ1

2 шт.

Паспорт

-

2 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 500Б-1ХЛ1

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
