| Номер в госреестре | 73062-18 |
| Наименование СИ | Весы вагонные |
| Обозначение типа СИ | М8300 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Метра" (ООО НПП "Метра"), Калужская обл., г. Обнинск |
| Год регистрации | 2018 |
| Срок свидетельства | 07.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы вагонные М8300 (далее — весы) предназначены для измерений массы.
Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве или передано через цифровой интерфейс.
Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011) (далее — датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011, или устройство обработки аналоговых данных Т.2.2.3 ГОСТ OIML R 76-1—2011 совместно с персональным компьютером (далее - ПК)).
ГПУ включает в себя от одной до пяти секций, представляющих собой металлическую конструкцию, каждая из которых опирается на датчики. ГПУ устанавливается на одном уровне с поверхностью железнодорожного полотна. ГПУ монтируется на железобетонный фундамент или другое, заранее подготовленное, недеформируемое основание.

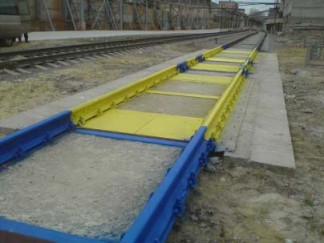

Общий вид ГПУ весов представлен на рисунке 1.
В весах используются датчики:
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam,
S beam, Column, модификации НМ14Н, регистрационный № 55371-13;
- датчики весоизмерительные сжатия 740, регистрационный № 50842-12;
- датчики весоизмерительные тензорезисторные C, модификации C16A, регистрационный № 60480-15;
- датчики весоизмерительные тензорезисторные C, модификации C16A, регистрационный № 67871-17;
- датчики весоизмерительные сжатия 740DMET, регистрационный № 71570-18. Сигнальные кабели датчиков напрямую или через соединительную коробку
подключаются к весоизмерительному прибору. В сочетании с датчиками 740DMET с цифровым выходным сигналом в качестве терминала используется прибор Микросим М10 или персональный компьютер (далее - ПК) со специализированным программным обеспечением. Индикатор или комбинация устройства обработки аналоговых данных и терминала М10, либо ПК со специализированным программным обеспечением, применяется при использовании датчиков с аналоговым выходным сигналом.
В весах используются приборы весоизмерительные Микросим, регистрационный № 55918-13 модификации М0601 и М0808, а также терминалы М10 (изготовитель - ООО НПП «Метра», г. Обнинск). Весы оснащены интерфейсами RS-232 или RS-485, или USB.
Общий вид весоизмерительных приборов представлен на рисунке 2.
Модификации весов имеют обозначения вида М8300-[1]-[2]-[3]-[4]-[5]-[6]-[7], расшифровка индексов в обозначении приведена в таблице 1.
Таблица 1 — Расшифровка индексов в обозначении модификаций
| Индекс | Значение | Расшифровка |
| [1] | С; Д; СД | Режим взвешивания: С - только статическое взвешивание; Д -только взвешивание в движении; СД - статическое взвешивание и взвешивание в движении |
| [2] | 60;100; 150; 200 | Максимальная нагрузка (Max) в тоннах |
| [3] | М06; ПК, М10 | Условное обозначение весоизмерительного прибора: М06 - индикатор М0601 ПК - персональный компьютер М10 - терминал М10 |
| [4] | НМ14Н; С16А; 740; 740DMET | Модификация датчика |
| [5] | От 1 до 5 | Количество рабочих секций |
| [6] | К - установка в котлован, Позиция отсутствует - иной способ установки | Способ установки весов |
| [7] | Р50, Р65, Р65К, Р75 | Тип применяемого рельса по ГОСТ Р 51685-2000 |
й_
М0808
| О О * * * • ® * * "1 ё~ -■jgg-Ea-J О ВО0 . .0 | Н |
| -| Пломбируемый . переключатель ~1 | |
П
О О ЕШ 9) СО
Место установки пломбы
М10
Рисунок 3 — Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) весов является встроенным (в случае, если ПК не используется), используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Специализированное ПО, устанавливаемое на ПК является автономным и разделено на метрологически значимую и не значимую части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Для предотвращения несанкционированного доступа к параметрам регулировки и настройки встроенного ПО приборов весоизмерительных Микросим предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму число, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при работе весов либо при включении, либо в специальном диалоге. Изменение метрологически значимых параметров автономного ПО осуществляется только в сервисном режиме работы, вход в который защищен паролем и пломбой. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик (журнал событий), показания которого меняются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (за исключением весов с прибором модификации М0601).
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.
Идентификационные данные ПО отображаются при включении весов и приведены в таблице 2.
Таблица 2 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| М0601 | М0808 | М10 | ПК | |
| 1 | 2 | |||
| Идентификационное наименование ПО | — | — | — | «Сеть вагонных весов/Вагонные весы», WSNET, модуль весовой обработки и контроля целостности калибровочных данных ScaleLib.dll |
| Номер версии (идентификационный номер) ПО | не ниже Ed 5.xx* | не ниже Ed 0.xx*; Ed 1.хх* | не ниже 001.ххх* | не ниже 1.2.0.x* |
| Цифровой идентификатор ПО | 0x3C40** | — | — | 0x1E873C40*** |
| * Обозначения «х», «хх» или «ххх» не относится к метрологически значимому ПО ** Контрольная сумма исполняемого кода, вычисляемая по алгоритму CRC-16 *** Контрольная сумма исполняемого кода, вычисляемая по алгоритму CRC-32 | ||||
Таблица 3 - Метрологические характеристики в режиме статического взвешивания
| Характеристика | Значение | |||
| М8300-С- 60- М8300-СД-60-... | М8300-С- 100-... М8300-СД- 100-... | М8300-С- 150-... М8300-СД- 150-... | М8300-С-200-... М8300-СД-200-... | |
| Класс точности по ГОСТ OIML R 761—2011 | III | |||
| Диапазон уравновешивания тары | не более 100 % Мах | |||
| Максимальная нагрузка (Мах), т | 60 | 100 | 150 | 200 |
Продолжение таблицы 3
| Характеристика | Значение | |||
| М8300-С- 60- М8300-СД-60-... | М8300-С- 100-... М8300-СД- 100-... | М8300-С- 150-... М8300-СД- 150-... | М8300-С- 200-... М8300-СД- 200-... | |
| Поверочный интервал (е) и действительная цена деления шкалы (d) e=d*, т | 0,02 | 0,05 | 0,05 | 0,1 |
| Число поверочных интервалов (n) | 3000 | 2000 | 3000 | 3000 |
| * Равно значению ds по ГОСТ 8.647-20 | 15 | |||
Таблица 4 - Метрологические характеристики в режиме взвешивания в движении
| Характеристика | Значение | |||
| М8300-Д-60-... М8300-СД-60-... | М8300-Д- 100-... М8300-СД- 100-... | М8300-Д- 150-... М8300-СД- 150-... | М8300-Д-200-... М8300-СД-200-... | |
| Класс точности по ГОСТ 8.647-2015 | 0,5; | L; 2 | ||
| Максимальная нагрузка (Max), т | 60 | 100 | 150 | 200 |
| Минимальная нагрузка (Min), т | 2 | |||
| Максимальная нагрузка на платформу (Max^, т | 40 | 60 | 80 | 120 |
| Минимальная нагрузка на платформу (Мтп), т | 2 | |||
| Действительная цена деления (шкалы) d, кг | 20 | 50 | 50 | 50 |
| Максимальная рабочая скорость (vmax), км/ч | 10 | |||
| Минимальная рабочая скорость (vmin), км/ч | 2 | |||
Таблица 5 - Технические характеристики
| Характеристика | Значение |
| Диапазон температуры для ГПУ, оС, при использовании датчиков: - НМ14Н; - 740; - C16A; - 740DMET | от -30 до +40 от -30 до +40 от -50 до +50 от -40 до +40 |
| Диапазон температуры для весоизмерительных приборов оС: - М0601 и М0808; - М10 - ПК | от -35 до +40 от 0 до +45 от 0 до +40 |
| Параметры электропитания весов от сети переменного тока: напряжение, В частота, Гц | от 187 до 242 50±1 |
| Транзитная скорость проезда без взвешивания, км/ч, не более | 15 |
| Направление движения при взвешивании в движении | двухстороннее |
| Габаритные размеры грузоприемного устройства весов, м, не более - длина - ширина | 36 4 |
| Масса весов, т, не более | 30 |
Примечание - следует соблюдать равномерность движения состава при взвешивании избегая резких рывков и торможений (разность между скоростью въезда взвешиваемого состава на весы и его выезда не следует превышать более чем на 3 км/ч, а также не следует допускать разности скоростей соседних взвешиваемых вагонов более 1 км/ч).
наносят на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.
Таблица 6 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
осуществляется по
- приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» для статического режима взвешивания.
- приложению А «Методика поверки вагонных автоматических весов» ГОСТ 8.647-2015 «Весы вагонные автоматические. Метрологические и технические требования. Методы испытаний» для режима взвешивания в движении.
Основные средства поверки:
- гири, соответствующие классу точности М1, М1.2 по ГОСТ OIML R 111-1-2009.
- состав из гружёных, частично груженных и порожних вагонов, сформированный в соответствии с требованиями ГОСТ 8.647-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.647-2015 «Весы вагонные автоматические. Метрологические и технические требования. Методы испытаний»
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
