| Номер в госреестре | 73066-18 |
| Наименование СИ | Установки для измерения электрических параметров варисторов |
| Обозначение типа СИ | УРВ-3 |
| Изготовитель | АО "НИИ "Гириконд", г. Санкт-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для измерения электрических параметров варисторов УРВ-3 (далее - установка) предназначены для измерений напряжения на варисторах, коэффициента нелинейности (а), тока утечки (1ут) при воздействии напряжения постоянного тока, а также для разбраковки варисторов по напряжению на варисторе при прохождении через варистор постоянного тока 1 мА, коэффициенту нелинейности и току утечки.
В состав установки входит следующее оборудование:
- вольтметр универсальный В7-78/1 (Регистрационный № 52147-12);
- прибор для разбраковки варисторов ПРВ-3 УБМ2.678.040;
- устройство контактное ФАТЦ.3720.0525;
- персональный компьютер ПК с ОС «Windows XP» или «Windows 7» и установленной программой «PRV3».
Прибор ПРВ-3 содержит генератор тока, стабилизатор напряжения параллельного типа, реле К1 - К5, а также схему, преобразующую команды компьютера (ПК) в сигналы управления реле и стабилизатором напряжения. ПК соединяется с прибором ПРВ-3 и вольтметром В7-78/1 через USB интерфейс.
При измерении напряжений контакты реле К5 замкнуты и испытуемый варистор одним выводом подсоединен к шине «общий». Состояние контактов реле К1 определяет значение постоянного тока, протекающего через испытуемый варистор (разомкнуты - 1 мА, замкнуты -
10 мА).
При измерении тока утечки контакты реле К2 замкнуты, а контакты реле К5 разомкнуты. При этом через выходной транзистор стабилизатора напряжения протекает ток, обеспечивающий поддержание на испытуемом варисторе заданного напряжения постоянного тока (U=). Значение напряжения U= задается оператором и, в соответствующем коде передается на входы ЦАП стабилизатора напряжения. Состояние контактов реле К3 определяет диапазон установки напряжения U=. При замкнутых контактах устанавливается диапазон от 2,0 до 19,9 В, при разомкнутых - от 20 до 200 В.
Светодиоды на лицевой панели ПРВ-3 показывают состояние контактов реле.
Устройство контактное содержит переключатель полярности подключения испытуемого варистора, разъемы для подключения варисторов.
Программа PRV3 предназначена для управления прибором ПРВ-3 и вольтметром
В7-78/1 (выбор режима работы, запуск измерения и чтение результатов измерения).

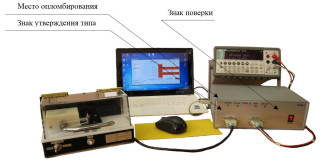

Внешний вид установки, места нанесения знака утверждения типа и знака поверки в виде наклейки, расположения пломбы представлены на рисунке 1.
Рисунок 1 - Внешний вид установки
Место опломбирования
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПРВ-3 |
| Номер версии (идентификационный номер) ПО | отсутствует |
| Цифровой идентификатор md5 | bdc89a72d312f04a056ebba57832a03e |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерения напряжение постоянного тока на варисторе, В | от 2 до 250 |
| Пределы допускаемой относительной погрешности измерения напряжение постоянного тока на варисторе, % | ±0,1 |
| Диапазон измерения коэффициента нелинейности | от 9 до 60 |
| Пределы допускаемой относительной погрешности измерения коэффициента нелинейности, % | ±(0,4+0,08 аизм) |
| Диапазон измерения тока утечки, мкА | от 10 до 1000 |
| 1 | 2 |
| Пределы допускаемой основной абсолютной погрешности измерения тока утечки, мкА | ±(0,0005 1изм+2 мкА) |
| Пределы допускаемой дополнительной абсолютной погрешности измерения тока утечки в диапазоне температур от +10 до +18 °С и от +22 до +35 °С, мкА | ±(0,0005 IroM+2 мкА) |
| Диапазон воспроизведения напряжения постоянного тока при измерении тока утечки, В | от 2,0 до 200,0 |
| Дискретность установки напряжения постоянного тока в поддиапазонах, В - от 2,0 до 19,9 - от 20 до 200 | 0,1 1 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % | ±1 |
| Значения воспроизведения силы постоянного тока при измерении напряжений Икл и U10 на испытуемом варисторе, мА | 1, 10 |
| Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока на испытуемом варисторе, % | ±0,4 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре +25 °С, %; - атмосферное давление, кПа | от +10 до +35 до 80 от 84,0 до 106,7 |
| Примечания - диапазоны измерений, пределы допускаемых погрешностей измерений напряжение постоянного тока на варисторе, коэффициента нелинейности, тока утечки обеспечены вольтметром универсальным В7-78/1 (регистрационный № 52147-12); аизм-измеренное значение коэффициента нелинейности; 1изм- измеренное значение тока утечки | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | ||
| Напряжения питания от сети переменного тока частотой 50±0,5 Гц, В | от 198 до 244 | ||
| Мощность, потребляемая прибором ПРВ-3, В-А, не более | 40 | ||
| Время установления рабочего режима, мин, не более | 1 | ||
| Время непрерывной работы, ч, не более | 8 | ||
| Г абаритные размеры, мм, не более - прибор ПРВ-3 - устройство контактное УК | ширина | длина | высота |
| 270 250 | 220 200 | 100 150 | |
| Масса, кг, не более - прибор ПРВ-3 - устройство контактное УК | 2.5 1.5 | ||
| Средняя наработка на отказ, ч, не менее | 10000 | ||
наносят на лицевую панель прибора ПРВ-3, входящего в состав установки, методом лазерной гравировки, на титульный лист руководства по эксплуатации УБМ1.450.022РЭ типографским способом.
Комплектность установки
Таблица 3 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка для измерения электрических параметров варисторов УРВ-3 в составе: | УБМ1.450.022 | |
| - вольтметр универсальный В7-78/1 | 1 шт. | |
| - прибор ПРВ-3 | УБМ2.678.040 | 1 шт. |
| - устройство контактное | ФАТЦ.3720.0525 | 1 шт. |
| - персональный компьютер с ОС «Windows XP» или «Windows 7» и установленной программой «PRV3» | 1 шт. | |
| Жгут измерительный | УБМ4.854.350 | 1 шт. |
| Кабель USB тип А-В | 2 шт. | |
| Сетевой шнур | 1 шт. | |
| Руководство по эксплуатации | УБМ1.450.022РЭ | 1 экз. |
осуществляется по разделу 7 «Методика поверки» документа УБМ1.450.022РЭ «Установки для измерения электрических параметров варисторов УРВ-3. Руководство по эксплуатации», утвержденного ФБУ «Тест-С.-Петербург» 05.09.2018 г.
Основные средства поверки:
- вольтметров универсальных В7-78/1 в соответствии с документом МП 06/006/1-12 «Вольтметры универсальные В7-78/1. Методика поверки», утвержденном ФБУ «ЦСМ Московской области» 27.09.2012 г.;
- вольтметр универсальный В7-78/1, (регистрационный № 52147-12);
- магазин сопротивления МС-9-01/1, (регистрационный № 51622-12).
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной и периодической поверке наносится в виде наклейки на лицевую панель прибора ПРВ-3, и в виде оттиска клейма на свидетельство о поверке.
приведены в эксплутационном документе.
Нормативные документы, установленные требования к установке для измерения электрических параметров варисторов УРВ-3
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16-30 А
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
