Государственный реестр средств измерений

Проволочки и ролики, 73072-18

Проволочки и ролики предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.
Карточка СИ
Номер в госреестре 73072-18
Наименование СИ Проволочки и ролики
Обозначение типа СИ Обозначение отсутствует
Изготовитель Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск
Год регистрации 2018
Срок свидетельства 07.11.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Проволочки и ролики предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.

Описание

Принцип действия заключается в измерении среднего диаметра резьбы как диаметра воображаемого цилиндра, поверхность которого пересекает витки резьбы, так что ширина витка в сечении, проходящем через ось резьбы, равна ширине впадины, в которые закладываются три проволочки равного диаметра и при помощи какого-либо контактного средства измерений измеряется размер с последующим расчетом.

Проволочки и ролики представляют собой цилиндр нормированного диаметра, на котором выделена рабочая область.

Проволочки и ролики изготавливаются следующих типов:

I    - проволочки гладкие;

II    - проволочки ступенчатые;

III    - ролики.

На гладкой проволочке (тип I) рабочая поверхность располагается в центральной части проволочки, на ступенчатой проволочке (тип II) с двух сторон имеются занижения (нерабочие поверхности), на ролике (тип III) занижение имеется только с одной стороны.

Конструкция проволочек обеспечивает возможность их применения с приспособлениями для подвешивания или установки на приборе.

Проволочки и ролики для измерений среднего диаметра наружной резьбы изготавливаются класса точности 0 и 1. Проволочки и ролики для измерений параметров шлицевых эвольвентных соединений - класса точности 1.

Проволочки и ролики выпускаются комплектами, состоящими:

-    из 3 штук одного типа с равными номинальными диаметрами - для измерений среднего диаметра наружных резьб;

-    из 2 штук одного типа с равными номинальными диаметрами - для измерений параметров шлицевых соединений.

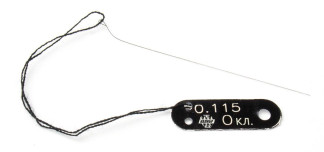

Общий вид проволочек и роликов указан на рисунках 1-3.

А

_.Х_

4

rz

Тип I

тип III

А - рабочая поверхность проволочек типа I, L - общая длина проволочек или роликов; Li - рабочая длина проволочек или роликов; dD0 - диаметр рабочей поверхности; d - диаметр

нерабочей поверхности

Рисунок 4 - Обозначение основных размеров проволочек и роликов Таблица 1 - Номинальные диаметры проволочек и роликов dD0 для измерений параметров

шлицевых соединений с эвольвентным профилем

d^oo, мм

1,00

2,00

3,25

5,00

7,00

12,00

20,00

35,00

1,25

2,25

3,50

5,25

8,00

14,00

22,00

1,40

2,50

4,00

5,50

9,00

15,00

25,00

1,50

2,75

4,25

6,00

10,00

16,00

28,00

1,75

3,00

4,50

6,50

11,00

18,00

30,00

Таблица 2 -Номинальные диаметры проволочек и роликов dD0 для измерений среднего

диаметра наружных резьб

doo, мм

0,045

0,346

0,895

1,790

3,579

9,317

0,048

0,367

0,917

1,833

3,623

9,776

0,052

0,404

1,010

2,021

3,666

10,353

0,058

0,407

1,023

2,045

4,091

10,950

0,073

0,433

1,035

2,071

4,141

11,388

0,088

0,458

1,048

2,095

4,345

11,948

0,101

0,462

1,086

2,173

4,406

12,423

0,115

0,511

1,128

2,309

4,659

13,133

0,130

0,524

1,155

2,387

4,773

14,493

0,144

0,543

1,193

2,444

4,980

15,207

0,173

0,577

1,222

2,588

5,176

16,565

0,183

0,596

1,275

2,598

5,207

17,362

0,202

0,611

1,302

2,716

5,431

18,634

0,204

0,716

1,333

2,864

5,454

20,152

0,229

0,722

1,432

2,887

5,727

20,706

0,231

0,733

1,443

2,933

6,212

21,863

0,260

0,754

1,467

3,106

6,518

22,774

0,262

0,776

1,553

3,175

7,603

23,896

0,289

0,795

1,591

3,182

7,247

24,845

0,306

0,815

1,629

3,259

8,282

26,069

0,333

0,866

1,732

3,464

8,690

Таблица 3 - Размеры проволочек и роликов в зависимости от типа, а также масса

Тип

Интервалы диаметров dD0, мм

Масса, кг

I

От 0,045 до 0,346

От 5-10-7 до 300 10-7

II

От 0,115 до 4,980

От 32 10-7 до 0,008

III

От 5,176 до 35,000

От 0,010 до 0,414

Таблица 4 - Основные метрологические и технические характеристики

Интервалы диаметров dD0, мм

L, мм

Li, мм

До 3 включ.

От 30 до 40

14±1

Свыше 3 до 4 включ.

От 35 до 45

14±1

Свыше 4 до 5 включ.

От 40 до 50

14±1

Свыше 5

От 50 до 55

40±1

Примечание: Длину проволочек, предназначенных для применения с приспособлением для установки на прибор, не устанавливают

Таблица 5 - Числовые значения предельных отклонений dDo проволочек и роликов, в зависимости от классов точности

Интервал диаметров dD0, мм

Предельное отклонение, мкм

Класс точности 0 по ГОСТ 2475-88

Класс точности 1 по ГОСТ 2475-88

До 4,980

±0,3

±0,5

От 5,176 до 8,690

±0,4

От 10,353 до 26,069

±0,5

±1,0

От 28,000 до 35,000

-

Примечание: отклонения формы рабочей поверхности проволочки и ролика (любое отклонение от круглости или профиля продольного сечения) находятся в пределах допуска на диаметр

Технические характеристики

Наименование характеристики

Значение

Параметр шероховатости Ra по ГОСТ 2789-93 рабочих поверхностей проволочек и роликов, мкм, не более

0,04

Условия эксплуатации:

-нормальная область значений температур, °С для: проволочек роликов

- относительная влажность воздуха, %, не более

От +15 до +25 От +17 до +23 80

Полный установленный ресурс проволочек и роликов, измерений, не менее

2000

Знак утверждения типа

на титульный лист паспорта типографским методом.

Комплектность

Таблица 7 - Комплектность средств измерений

Наименование

Обозначение

Количество

Проволочки или ролики:

-

- с равными номинальными диаметрами для измерений среднего диаметра резьбы

3 шт.

- с равными номинальными диаметрами для измерений параметров шлицевых соединений

2 шт.

Футляр

-

1 шт.

Паспорт

ПР.01.001.ПС

1 экз.

Поверка

осуществляется по документу МИ 2078-90 Рекомендация. ГСИ. Проволочки и ролики. Методика поверки.

Основное средство поверки:

- прибор универсальный для измерений длины DMS 1000 (рег. № 36001-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ 2475-88 Проволочки и ролики. Технические условия. (Приложение 1).

Нормативные документы, устанавливающие требования к проволочкам и роликам

ГОСТ 2475-88 Проволочки и ролики. Технические условия
