Установка поверочная трубопоршневая двунаправленная, 73078-18

Назначение

Установка поверочная трубопоршневая двунаправленная (далее - ТПУ) предназначена для измерений количества жидкости при поверке (градуировке), контроле и исследовании метрологических характеристик преобразователей массового расхода применяемых на предприятии ОАО «Ямал СПГ» при эксплуатации и после ремонта.

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.

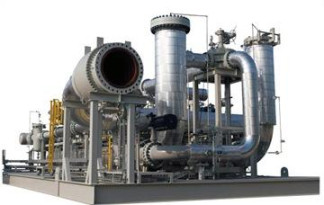

ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме (полураме): корпуса с калиброванным и разгонными участками, шарового поршня, детекторов положения поршня (далее - детекторов), четырехходового переключающего клапана, средств измерений давления и температуры, электрического или гидравлического привода. ТПУ является стационарной установкой и представлен на рис. 1.

При работе ТПУ и поверяемое (градуируемое) или исследуемое, контролируемое средство измерений соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на толкатели детекторов происходит срабатывание их микровыключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации (измерительновычислительный комплекс, управляющий контроллер и т. п.), входящей в состав системы измерений или технологического комплекса. Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим клапаном.

Поверка (градуировка) или исследование метрологических характеристик преобразователей массового расхода определяется соответствие числа импульсов, поступивших с преобразователя массового расхода, величине вытесненного из ТПУ объема жидкости. Во время перемещения поршня через калиброванный участок ТПУ дополнительно выполняется измерение плотности измеряемой среды с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя массового расхода определяется через известные значения плотности, вместимости калиброванного ТПУ двунаправленной и количество импульсов. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера системы обработки информации. При этом в системе обработки информации производится отсчет импульсов, поступающих от преобразователя массового расхода. Через известные вместимость калиброванного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя массового расхода.

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцах калиброванного участка и на детекторах предусмотрены места для установки пломб, несущих на себе оттиски поверительных клейм.

Схемы установки пломб, несущих на себе оттиски поверительных клейм, на фланцах калиброванного участка и детекторах представлены ниже на рис. 2.

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики ТПУ приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится в левом нижнем углу титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 2

Поверка

осуществляется по документу МП 0707-9-2017 «ГСИ. Установка поверочная трубопоршневая двунаправленная. Методика поверки», утвержденному ФГУП «ВНИИР» 25 октября 2017 г. Основные средства поверки:

-    рабочий эталон единицы объема жидкости 1-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256, с номинальной вместимостью 2,5 м , пределы допускаемой основной относительной погрешности ± 0,02 %.

-    установка поверочная на базе мерников, пределы допускаемой основной относительной погрешности ± 0,02 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установок в виде оттиска повери-тельного клейма или наклейки.

Сведения о методах измерений

сведения отсутствуют.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Техническая документация фирмы изготовителя
