| Номер в госреестре | 73086-18 |
| Наименование СИ | Преобразователи расхода массовые |
| Обозначение типа СИ | LNGmass |
| Изготовитель | Endress+Hauser Flowtec AG, Швейцария Производственные площадки: Endress+Hauser Flowtec AG, Швейцария; Endress+Hauser Flowtec AG, Франция; Endress+Hauser Flowtec (China) Co. Ltd, Китай; Endress+Hauser Flowtec (India) Pvt. Ltd., Индия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.11.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода массовые LNGmass (далее преобразователи) предназначены для измерения массы (объема) и массового (объемного) расхода сжиженного природного газа.
Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя. Объемный расход и объем, определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.
Преобразователь состоит из первичного преобразователя расхода (датчика) в виде двух изогнутых измерительных трубок и электронного преобразователя (ЭП), смонтированных компактно в герметичном корпусе. Обслуживание, настройка, диагностика преобразователя возможна с полевого коммуникатора, персонального компьютера, планшета, мобильного телефона или контроллера.
Электронный преобразователь обрабатывает первичные сигналы датчика и осуществляет следующие функции:
- вычисление массового расхода и массы сжиженного природного газа;
- вычисление плотности сжиженного природного газа;
- вычисление объёмного расхода и объёма сжиженного природного газа;
- самодиагностику неисправностей и их индикацию;
- передачу измерительной информации в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.
Преобразователь может иметь взрывозащищенное исполнение.
Для обслуживания, настройки и диагностики преобразователя с персонального компьютера через с помощью переносного HART-модема FXA-291 могут использоваться сервисные программы FieldCare, DeviceCare, поставляемые в комплекте; системы управления производственным процессом по протоколу Modbus RS485.

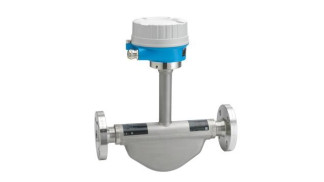

Внешний вид преобразователя и схема пломбирования приведены на рисунке 1.
Для применения преобразователей в учетно-расчетных операциях конструктивно предусмотрено блокирование параметров настройки в соответствии с областью применения посредством установки DIP переключателя (переключателей) в соответствующее положение и пломбирование корпуса электронного преобразователя пломбами надзорного органа (см. Рисунки 1 и 2).
Программное обеспечение (ПО) преобразователей состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.
Наименование ПО имеет структуру Х^^, где:
Х - идентификационный номер firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики преобразователя.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SW-REV.AMP |
| Номер версии (идентификационный номер) ПО | не ниже V1.0y.zz |
| Цифровой идентификатор ПО | не отображается |
В соответствии с Р 50.2.077-2014 программное обеспечение преобразователей защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".
Таблица 2
| Наименование характеристики | Значение | ||
| Диаметр условного прохода, мм | 8 | 15 | 25 |
| Диапазон измерений массового и объемного расхода, т/ч (м3/ч) | от 0 до 2 | от 0 до 6,5 | от 0 до 18 |
| Пределы допускаемой относительной погрешности измерений массового расхода и массы, % | ±0,15 | ||
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема, % | ±0,20 | ||
| Диапазон изменений плотности, кг/м3 | от 400 до 1100 | ||
| Диапазон давления рабочей среды, МПа | от 0 до 10,0 | ||
| Диапазон температуры рабочей среды, °С | от -200 до +125 | ||
| Температура окружающего воздуха, °С | от -40 до +60 | ||
| Монтажная длина (с фланцами), мм, не более | 232 | 279 | 329 |
| Масса, кг, не более | 6 | 6 | 8 |
| Выходной сигнал: - цифровой | Modbus RS485 | ||
| Параметры электрического питания: - напряжение питания постоянным током, В - потребляемая мощность, Вт, не более | от 20 до 30 2,5 | ||
| Температура транспортировки и хранения, °С | от -40 до +80 | ||
| Средний срок службы, лет | 20 | ||
| Наработка на отказ, лет, не менее | 66 | ||
| Маркировка взрывозащиты | 1Ex ia IIC T6...T1 Ga/Gb Ex ia IIC T6...T1 Ex tb IIIC T** Db 2Ex nA IIC T6. . .T1 Gc 2Ex nA IIC T5 . . .T1 Gc | ||
наносится на корпус преобразователя методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол. | Примечание |
| Преобразователь расхода массовый | LNGmass | 1 шт. | В соответствии с заказом |
| Комплект принадлежностей | 1 шт. | В соответствии с заказом | |
| HART-модем | FXA-291 | 1 шт. | В соответствии с заказом |
| ПО на компакт-диске | FieldCare | 1 шт. | В соответствии с заказом |
| ПО на компакт-диске | DeviceCare | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации | 1 экз. | Для соответствующего исполнения преобразователя | |
| Паспорт | 1 экз. | ||
| Методика поверки | МП 208-0652018 | 1 экз. | На партию |
осуществляется по документу МП 208-065-2018 "ГСИ. Преобразователи расхода массовые LNGmass. Методика поверки", утвержденному ФГУП "ВНИИМС" 22.06.2018 г.
Основные средства поверки - рабочие эталоны единицы расхода 1-го или 2-го разряда согласно приказу Росстандарта от 07.02.2018 г. №256, часть 1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
