Государственный реестр средств измерений

Система видеоизмерительная Galileo Standart MVR 300, 73087-18

Система видеоизмерительная Galileo Standart MVR 300 (далее - система) предназначена для измерений линейных размеров деталей.
Карточка СИ
Номер в госреестре 73087-18
Наименование СИ Система видеоизмерительная
Обозначение типа СИ Galileo Standart MVR 300
Изготовитель "The L.S. Starrett Company Ltd.", Великобритания
Год регистрации 2018
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Система видеоизмерительная Galileo Standart MVR 300 (далее - система) предназначена для измерений линейных размеров деталей.

Описание

Принцип работы системы основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока с последующей обработкой данных в ПО.

Система состоит из двух основных модулей: видеомикроскопа и контроллера, оснащенного цветным дисплеем. Видеомикроскоп состоит из основания, на котором закреплен узел подвижного координатного измерительного стола. К основанию видеомикроскопа крепится стойка с блоком оптики и цветной видеокамерой, органы управления освещением и увеличением. Благодаря устройству оптической системы рассматриваемый предмет наблюдается на экране монитора в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.

Перемещения координатного измерительного стола по осям X, Y осуществляется при помощи маховичков быстрого и медленного перемещения.

Прецизионная стойка из литого алюминия поддерживает оптический датчик, который содержит оптику с переменным фокусным расстоянием 6,5:1, цветную CCD видеокамеру и кольцевую подсветку.

Перемещение по оси Z по высоте используется для установки увеличения и высоты оптики. Маховичок управления оси Z поддерживает быстрое и медленное перемещение.

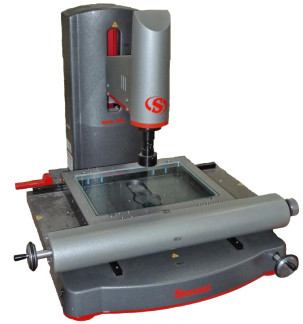

Внешний вид системы приведен на рисунке 1.

Пломбирование системы от несанкционированного доступа не предусмотрено.

Программное обеспечение

Система оснащена программным обеспечением (ПО) «MetLogix M3».

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.

Таблица 1 - Идентификационные данные ПО системы

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MetLogix M3

Номер версии (идентификационный номер) ПО

v 2.10.03

Цифровой идентификатор ПО

-

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики системы

Наименование характеристики

Значение

Диапазон измерений, мм

-    по оси X

-    по оси Y

-    по оси Z

От 0 до 300 От 0 до 200 От 0 до 200

Пределы допускаемой абсолютной погрешности измерений по осям Х и Y, мкм, где L - измеряемая длина в мм

±(3,5+5-L/1000)*

Пределы допускаемой абсолютной погрешности измерений по оси Z, мкм, где L - измеряемая длина в мм

±(25+5-L/1000) *

Разрешение измерительных шкал, мкм

0,5

Примечание: * при увеличении объектива 4,5 крат.

Таблица 3 - Основные технические характеристики системы

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

55±5

Условия эксплуатации:

- нормальная область значений

температуры, °С

от +15 до +25

- относительная влажность, %

от 30 до 60

Максимальная нагрузка в середине

18

стола, кг, не более

Масса, кг, не более

113

Габаритные размеры, мм, не более

- длина

600

- ширина

790

- высота

890

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система видеоизмерительная

Galileo Standart MVR 300

1 шт.

Компьютер с ПО

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП № 203-22-2018

1 экз.

Поверка

осуществляется по документу МП № 203-22-2018 «Система видеоизмерительная Galileo Standart MVR 300. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 мая 2018 г. Основные средства поверки:

-    меры длины штриховые (стеклянные) 3-го разряда по ГОСТ Р 8.763-2011;

-    меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация The L.S. Starrett Company LtD

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.12.2024
