| Номер в госреестре | 73092-18 |
| Наименование СИ | Приборы для измерений параметров контура и шероховатости поверхности |
| Обозначение типа СИ | MarSurf XC 2, MarSurf XC 20, MarSurf XCR 20, MarSurf UD 130, MarSurf LD 130 и MarSurf LD 260 |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 21.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров контура и шероховатости поверхности MarSurf XC 2, MarSurf XC 20, MarSurf XCR 20, MarSurf UD 130, MarSurf LD 130 и MarSurf LD 260 (далее по тексту - приборы) предназначены для измерений профилей различных деталей и параметров шероховатости, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг и т.д.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным или твердосплавным наконечником и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления и оценки (в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей).
Прибор выпускается в следующих модификациях: MarSurf XC 2, MarSurf XC 20, MarSurf XCR 20, MarSurf UD 130, MarSurf LD 130 и MarSurf LD 260, которые различаются визуально, а также метрологическими и техническими характеристиками.
Приборы модификации MarSurf UD 130 выпускаются двух исполнений: стандартного и Aspheric 2D, которые различаются визуально, а также метрологическими и техническими характеристиками. Приборы модификаций MarSurf LD 130 и MarSurf LD 260 выпускаются трех исполнений: стандартного, Aspheric 2D и Aspheric 3D, которые различаются визуально, а также метрологическими и техническими характеристиками.
Прибор состоит из блока привода (или 2-х блоков привода для модификации XCR 20) с измерительной системой, щуповой консоли, измерительной стойки с гранитным основанием, системы управления и оценки результатов измерений на базе персонального компьютера (ПК).
Измерительный преобразователь приборов представляет собой индуктивный (для модикаций MarSurf XC 2, MarSurf XC 20 и MarSurf XCR 20) или интерферометрический датчик (для модификаций MarSurf UD 130, MarSurf LD 130 и MarSurf LD 260), состоящий из чувствительного элемента и щуповой консоли. Интерферометрический датчик позволяет измерять профиль и шероховатость одним блоком привода. Щуповая консоль имеет в своем составе магнитный держатель. Приборы комплектуются несколькими щуповыми консолями различной геометрии для разных применений, например, для измерений шероховатости и контуров, характеризующихся разными углами наклона, горизонтальных, выпуклых и вогнутых поверхностей, для измерений в отверстиях и т.д.
Прибор модификации MarSurf XC 2 комплектуется блоком привода CD 120. Прибор модификации MarSurf XC 20 комплектуется блоком привода PCV 200. Прибор модификации MarSurf XCR 20 комплектуется блоками привода PCV 200 (для измерений параметров контура поверхности) и GD 25 (GD 25 Plus) или GD 120 (для измерений параметров шероховатости поверхности), которые различаются визуально, а также метрологическими и техническими характеристиками.
На гранитном основании смонтирована колонна с направляющими, на которой крепится блок привода с измерительной системой с закрепленной на нем щуповой консолью. Деталь может устанавливаться как непосредственно на гранитную плиту, так и на опционально поставляемые столы (ручной двухкоординатный стол, двухкоординатный стол с одной моторизованной осью, модульный стол с одной или двумя моторизованными линейными осями и/или одной моторизованной осью вращения (CNC modular), а также специализованные столы с несколькими линейными и поворотными осями, ручными или моторизованными), или в специальные приспособления, установливаемые на плите. Для исполнений Aspheric при измерении асферических поверхностей деталь крепится на поворотном столе с возможностью выравнивания (центрирования и наклона) детали. Система управления и оценки подключается к датчику, приводам и элементам управления. Управление всеми перемещениями осуществляется при помощи меню на экране монитора с мышки или джойстика.
Приборы комплектуются стойками MarSurf ST 500 или MarSurf ST 750 в зависимости от заказа, которые различаются визуально и техническими характеристиками (табл. 4). Приборы модификаций MarSurf XC 20, MarSurf XCR 20, MarSurf UD 130, MarSurf LD 130 и MarSurf LD 260 по дополнительному заказу могут оснащаться измерительной стойкой MarSurf ST 750 D, которая содержит измерительную ось HZ, оснащенную стеклянной линейкой.

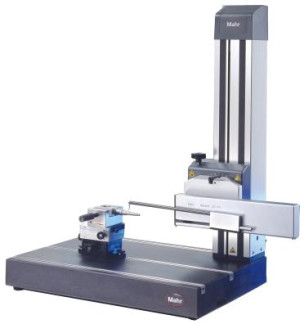

Общий вид приборов представлен на рисунках 1-6.
Пломбировка приборов от несанкционированного доступа не предусмотрена.
Приборы имеют в своем составе программное обеспечение (ПО) MarWin, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MarWin |
| Номер версии (идентификационный номер) ПО, не ниже | версия 10.00 |
| Цифровой идентификатор ПО | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение | ||||
| Модификация | MarSurf XC 2 | MarSurf MarSurf XC 20 XCR 20 | MarSurf UD 130 | MarSurf LD 130 | MarSurf LD 260 |
| При измерении контура поверхности | |||||
| Блок привода | CD 120 | PCV 200 | UD 130 | LD 130 | LD 260 |
| Диапазон линейных измерений по оси X, мм | от 0,2 до 120 | от 0,2 до 200 | от 0,1 до 130 | от 0,1 до 260 | |
| Диапазон линейных измерений по оси Z, мм | от 0 до 251) (502)) | от 0 до 103) (204)) | от 0 до 133) (264)) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X, Z5), мкм | ±(2,0 + L/50) где L - | ±(1,0 + L/75) змеряемая длина по осям X, | ±(1,0 + L/150) Z, мм | ||
| Диапазон линейных измерений по оси Z при использовании стойки ST 750 D6), мм | - | от 0 до 620 | |||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z5) при использовании стойки ST 750 D6), мкм | - | ±(2,5 + L/100) | ±(1,4 + L/100) где L - измеряемая длина по оси Z, мм | ||
| Пределы допускаемой абсолютной 7) 9) погрешности измерений радиусов ' , мкм | ±3 (R от 0,5 до 6 мм) ±(R/2) (R св. 6 до 10 мм) ±(3,9 + R/9) (R св. 10 до 100 мм) ±(3R/20) (R св. 100 мм) гд< | ±1,5 (R до 10 мм) ±(0,07 + R/7) (R св. 10 до 100 мм) ±(R/5,5 - 3,8) (R св. 100 мм) г R - измеряемый радиус, мм | ±1 (R до 10 мм) ±(0,17 + R/12) (R св. 10 до 300 мм) ±(R/7 - 17,7) (R св. 300 мм) | ||
| Разрешение по оси X, мкм | 1 | 0,002 | 0,0008 | ||
| Разрешение по оси Z (относительно шкалы системы), мкм | 0,04 | 0,002 | 0,0008 | ||
| Предел допускаемого отклонения от прямолинейности перемещения по оси X, мкм | 1 (на 120 мм) | 1 (на 200 мм) | 0,12 (на 60 мм) 0,40 (на 130 мм) | 0,1 (на 60 мм) 0,2 (на 130 мм) | 0,1 (на 60 мм) 0,2 (на 130 мм) 0,4 (на 260 мм) |
| Наименование характеристики | Значение | |||
| Модификация | MarSurf MarSurf XC 2 XC 20 | MarSurf XCR 20 | MarSurf UD 130 | MarSurf LD 130 MarSurf LD 260 |
| Пределы допускаемой абсолютной погрешности измерений отклонений формы8): - от окружности наилучшего приближения (исполнение Aspheric 2D), мкм - от сферы наилучшего приближения (исполнение Aspheric 3D), мкм | - | 0,3 | 0,1 0,2 | |
| При измерении шероховатости поверхности | ||||
| Пределы допускаемой погрешности измерений шероховатости по параметрам Ra, Rz и RSm9), мкм | - | ±(0,004 + 0,02 X) где X - измеряемый параметр шероховатости в мкм | ||
| Предел допускаемого отклонения от прямолинейности перемещения по оси X, мкм | - | 0,2 | ||
| 1) - при длине консоли щупа 175 мм; 2) - при длине консоли щупа 350 мм; 3) - при длине консоли щупа 100 мм; 4) - при длине консоли щупа 200 мм; 5) - при использовании стандартного щупа PCV 350/33 (для XC 2, XC 20 и XCR 20) и LP D 14-10-500 (для UD 130, LD 130 и LD 260); 6) 7 - по дополнительному заказу; 7) - отклонение формы не более 50 нм; 8) - для сферы радиусом 22,5 мм и отклонением формы не более 0,1 нм; 9) - при использовании стандартного щупа BFW A 10-45-2/90° или BFW A 4-90-2/90° (для XCR 20) и LP D 14-10-2/60° (для UD 130, LD 130 и LD 260) | ||||
| Наименование характеристики | Значение | ||||
| Модификация | MarSurf XC 2 | MarSurf XC 20 | MarSurf XCR 20 | MarSurf UD 130 | MarSurf LD MarSurf LD 130 260 |
| Измерительное усилие, мН | от 2 до 120 | от 2 до 1201) 0,72) | от 1 до 30 | от 0,5 до 30 | |
| Скорость измерений по оси X, мм/с | от 0,2 до 4 | от 0,1 до 5 | от 0,02 до 10 | ||
| Скорость измерений по оси Z, мм/с | от 0,1 до 1 | ||||
| Скорость позиционирования по оси X, мм/с | от 0,2 до 8 | от 0,1 до 30 | от 0,02 до 200 | ||
| Скорость позиционирования по оси Z, мм/с | от 0,2 до 10 | от 0,1 до 5 | |||
| Параметры электрического питания (от внешней сети): - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50 | ||||
| Потребляемая мощность, В-А, не более | 2000 | 1000 | |||
| Габаритные размеры3), мм, не более: - длина - ширина - высота | 700 550 720 | 1000 550 720 | |||
| Масса, кг, не более | 160 | 400 | |||
| Г абаритные размеры (для исполнения Aspheric), мм, не более: - длина - ширина - высота | - | 900 550 1000 | 1400 1300 2135 | ||
| Масса (для исполнения Aspheric), кг, не более | - | 150 | 700 | ||
| Условия эксплуатации: - нормальная область значений температур, °С - рабочая область значений температур, °С - относительная влажность воздуха (без конденсата), % | от +18 до +22 от +5 до +35 не более 85 | от +18 до +22 от +10 до +35 от 30 до 70 | от +18 до +22 от +15 до +35 от 25 до 70 | ||
| 1) - при измерении контура поверхности; 2) - при измерении шероховатости поверхности стандартным щупом BFW A 10-45-2/90°; 3) - с самой маленькой стойкой | |||||
| Тип стойки | Описание |
| MarSurf ST 500 | Диапазон перемещений 500 мм Регулировка высоты с использованием привода Ручная регулировка угла |
| MarSurf ST 750 | Диапазон перемещений 750 мм Регулировка высоты с использованием привода Ручная регулировка угла |
| MarSurf ST 500 CNC HZ | Диапазон перемещений 500 мм Регулировка высоты с программным управлением Ручная регулировка угла |
| MarSurf ST 750 CNC HZ | Диапазон перемещений 750 мм Регулировка высоты с программным управлением Ручная регулировка угла |
| MarSurf ST 500 CNC HZ+HB | Диапазон перемещений 500 мм Регулировка высоты с программным управлением Регулировка угла с программным управлением |
| MarSurf ST 750 CNC HZ+HB | Диапазон перемещений 750 мм Регулировка высоты с программным управлением Регулировка угла с программным управлением |
| MarSurf ST 750 D | Диапазон перемещений 620 мм Измерительная ось HZ, измеряемая длина 620 мм Регулировка высоты с программным управлением |
наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров контура и шероховатости поверхности MarSurf: Блок привода Гранитное основание^ Стойка1)2) Блок управления приводами Система управления и оценки с предустановленным ПО | MarSurf XC 2, MarSurf XC 20, MarSurf XCR 20, MarSurf UD 130, MarSurf LD 130 или MarSurf LD 260 | 1 или 2 шт.1) 1 шт. 1 шт. 1 шт. 1 шт. |
| Стандартный щуп для измерений контура | - | 1 шт. |
| Стандартный щуп для измерений шероховатости^ | - | 1 шт. |
| Набор для калибровки щупов1) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 203-13-2018 | 1 экз. |
| 1) - по выбору 2) - по дополнительному заказу может комплектоваться измерительной стойкой MarSurf ST 750 D; 3) - только для модификаций MarSurf XCR 20, MarSurf UD 130, MarSurf LD 130 или MarSurf LD 260 | ||
осуществляется по документу МП 203-13-2018 «Приборы для измерений параметров контура и шероховатости поверхности MarSurf XC 2, MarSurf XC 20, MarSurf XCR 20, MarSurf UD 130, MarSurf LD 130 и MarSurf LD 260. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 марта 2018 г.
Основные средства поверки:
- мера для поверки приборов для измерений контура поверхности KN 100 (Рег. № 52266-12);
- мера шероховатости 1-го разряда по ГОСТ 8.296-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 17 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
