Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, 73100-18

Назначение

Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-400 № 15, РВС-1000 №№ 20, 22 расположены: Российская Федерация, Республика Башкортостан, Салаватский р-н, с. Мурсалимкино, ул.Крупской, д. 1, Мурсалимкинская нефтебаза.

Резервуары стальные вертикальные цилиндрические РВС 200 № 16, РВС-700 №№ 3, 6, 19(20/80045), РВС-1000 № 8 расположены: Российская Федерация, Республика Башкортостан, р.п. Чишмы, ул. Железнодорожная, д. 30, Чишминская нефтебаза.

Резервуары стальные вертикальные цилиндрические РВС-400 № 9, РВС-2000 №№ 10, 12, 13(11122455) расположены: Российская Федерация, Республика Башкортостан, г. Сибай, ул. Нефтебаза, д. 1, Сибайская нефтебаза.

Резервуары стальные вертикальные цилиндрические РВС-1000 №№ 3(11121902), 5 расположены: Российская Федерация, Республика Башкортостан, г. Белорецк, с. Железнодорожный, ул Нефтебазовая, д. 1, Белорецкая нефтебаза.

Резервуары стальные вертикальные цилиндрические РВС-1000 №№ 13, 14, 15(11132508), 16(11132509) расположены: Российская Федерация, Республика Башкортостан, г. Уфа, ул. Чекмагушевская, д. 2, Уфимская нефтебаза.

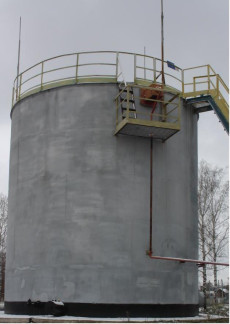

Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000 представлен на рисунках 1-5.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Комплектность

Таблица 3 - Комплектность средств измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

-    штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);

-    термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
