Номер в госреестре | 73110-18 |
Наименование СИ | Системы лазерной центровки |
Обозначение типа СИ | PRÜFTECHNIK |
Изготовитель | "Pruftechnik AG", Германия |
Год регистрации | 2018 |
Срок свидетельства | 21.11.2024 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Системы лазерной центровки PRUFTECHNIK (далее по тексту - системы) предназначены для измерений перемещений при лазерной центровке и геометрической выверке динамического оборудования.
Принцип действия систем основан на использовании лазерного луча видимого спектра для определения осевой линии. Лазерный излучатель (датчик со встроенным лазером) монтируется на одном краю контролируемого объекта, лазерный луч направляется на датчик (призму), который устанавливается на другом краю.
Лазерный луч попадает на датчик, где определяется смещение луча относительно центра. В случае использования сочетания датчика со встроенным лазером и призмы, лазерный луч отражается от призмы и попадает обратно на датчик. Полученные данные передаются на электронный блок и выводятся на дисплее.

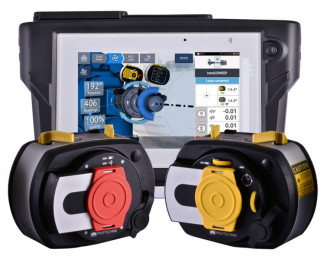

Системы (рис. 1) состоят из лазерного излучателя (датчика со встроенным лазером), датчика (призмы) и электронного блока. Датчики и датчики со встроенным лазером имеют конструктивное отличие:
- Датчики OS3 sensor, OPTALIGN sensor, OPTALIGN sensor EX обладают встроенным лазером и используются в сочетании с призмой. Лазерный луч отражается от призмы и попадает обратно на датчик.
- Датчики ROTALIGN sensor, ROTALIGN sensor EX, RS5 BT sensor, RS5 sensor, RS5 sensor EX, sensALIGN sensor используются в сочетании с лазерными излучателями. Лазерный луч попадает напрямую на датчик.
Датчик со встроенным лазером OPTALIGN sensor EX, датчик ROTALIGN sensor EX и лазер ROTALIGN laser EX выпускаются во взрывозащищенном исполнении.
Системы выпускаются в шести сериях: ROTALIGN, CENTRALIGN, LEVALIGN, OPTALIGN, SHAFTALIGN, TABALIGN. Системы серий ROTALIGN, OPTALIGN выпускаются также и во взрывозащищенном исполнении.
Опломбирование корпуса систем от несанкционированного доступа не предусмотрено.
Рисунок 2 - Общий вид датчиков со встроенным лазером и призмы
Га
Рисунок 3 - Общий вид датчиков и лазерных излучателей
отсутствует.
Таблица 1 - Метрологические характеристики датчиков
OS3 sensor | OPTALIGN sensor, | ROTALIGN sensor, | RS5 BT sensor, RS5 sensor, RS5 sensor EX | sensALIGN | |
Характеристика | OPTALIGN sensor EX | ROTALIGN sensor EX | sensor | ||
Диапазон измерений линейного перемещения, мм | ±3 | ±3 | ±4 | ±4 | ±7 |
Шаг дискретности измерений линейного | 1 | 1 | 1 | 1 | 1 |
перемещения, мкм | |||||
Пределы допускаемой относительной погрешности измерений линейного перемещения, % | 1 | 2 | 2 | 1 | 1 |
Диапазон измерений угла, ° | от 0 до 360 | ||||
Дискретность измерений угла, ° | 0,1 | 1 | 0,1 | 0,1 | 0,1 |
Пределы допускаемой абсолютной погрешности | |||||
измерений угла наклона, не более, ° | |||||
- плоскость 1 | ±0,3 | ±2 | ±2 | ±0,3 | ±0,25 |
- плоскость 2 | - | - | - | - | ±0,75 |
Таблица 2 - Технические характеристики датчиков
Характеристика | OS3 sensor | OPTALIGN sensor, OPTALIGN sensor EX | ROTALIGN sensor, ROTALIGN sensor EX | RS5 BT sensor, RS5 sensor, RS5 sensor EX | sensALIGN sensor |
Тип лазера | Полупроводниковый лазерный диод | - | - | - | |
Класс излучения | Класс 2 по ГОСТ 31581-2012 | - | - | - | |
Длина волны генерируемого излучения, нм | 670 | 675 | - | - | - |
Номинальная мощность лазерного излучения, мВт, не более | 1 | 1 | - | - | - |
Максимальное расстояние до призмы, м | 10 | 10 | - | - | - |
Степень защиты оболочки | IP 67 | IP 67 | IP 67 | IP 67 | IP 65 |
Характеристика | OS3 sensor | OPTALIGN sensor, OPTALIGN sensor EX | ROTALIGN sensor, ROTALIGN sensor EX | RS5 BT sensor, RS5 sensor, RS5 sensor EX | sensALIGN sensor |
Маркировка взрывозащиты EX | - | 1Ex ib op is IIC T4 Gb | 1Ex ib IIC T4 Gb | - | - |
Масса, кг, не более | 0,177 | 0,177 | 0,235 | 0,235 | 0,310 |
Г абаритные размеры, мм, не более -длина | 107 | 107 | 105 | 105 | 103 |
-ширина | 70 | 70 | 74 | 74 | 84 |
-высота | 49 | 49 | 58 | 58 | 60 |
Параметры электропитания | 2 бат. AA, 1,5 В | внешнее, 1,5 В | 2 бат. AA, 1,5 В | Li-pol, 3,7 В (RS5 BT sensor), 2 бат. AA, 1,5 В (RS5 sensor и RS5 sensor EX) | Li-pol, 3,7 В |
Таблица 3 - Условия эксплуатации датчиков
Характеристика | OS3 sensor | OPTALIGN sensor, OPTALIGN sensor EX | ROTALIGN sensor, ROTALIGN sensor EX | RS5 BT sensor, RS5 sensor, RS5 sensor EX | sensALIGN sensor |
Рабочая область значений температур, °С | от -10 до +55 | от 0 до +55 | от -10 до +50 | от -10 до +50 | от -10 до +50 |
Нормальная область значений температур, °С | от +18 до +22 | ||||
Относительная влажность воздуха, %, не более | 90 |
Характеристика | ROTALIGN laser, ROTALIGN laser EX, RS5 laser, RS5 laser EX | sensALIGN laser | LEVALIGN Ultra laser | LEVALIGN Ultra iS laser | Long Range Laser | Long Range Laser iS |
Тип лазера | Полупроводниковый лазерный диод | |||||
Класс излучения | Класс 2 по ГОСТ 31581-2012 | |||||
Длина волны генерируемого излучения, нм | от 630 до 680 | от 630 до 680 | 670 | 635 | 675 | 635 |
Номинальная мощность лазерного излучения, мВт, не более | 1 | 1 | 1 | 1 | 1 | 1 |
Максимальное расстояние до датчика, м | 10 | 10 | 40 | 40 | 80 | 80 |
Степень защиты оболочки | IP 67 | IP 65 | IP 52 | IP 52 | IP 65 | IP 65 |
Маркировка взрывозащиты EX | 1Ex ib op is IIC T4 Gb, | - | - | - | - | - |
Масса, кг, не более | 0,225 | 0,330 | 2,800 | 2,800 | 0,820 | 0,820 |
Г абаритные размеры, мм, не более -длина -ширина -высота | 105 74 27 | 103 84 60 | 250 250 150 | 250 250 150 | 90 90 150 | 90 90 150 |
Параметры электропитания | 1 бат., 9 В (ROTALIGN laser и ROTALIGN laser EX), 2 бат. AA, 1,5 В (RS5 laser и RS5 laser EX) | Li-pol, 3,7 В | 1 бат. 9 В | 1 бат. 9 В | Li-ion, 7,4 В | Li-ion, 7,4 В |
Таблица 5 - Условия эксплуатации лазерных излучателей
Характеристика | ROTALIGN laser, ROTALIGN laser EX, RS5 laser, RS5 laser EX | sensALIGN laser | LEVALIGN Ultra laser | LEVALIGN Ultra iS laser | Long Range Laser | Long Range Laser iS |
Рабочая область значений температур, °С | от -10 до +50 | от -10 до +50 | от -5 до +50 | от -5 до +50 | от -10 до +50 | от -10 до +50 |
Нормальная область значений температур, °С | от +18 до +22 | |||||
Относительная влажность воздуха, %, не более | 90 |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 6 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Система лазерной центровки PRUFTECHNIK | — | 1 шт. |
Руководство по эксплуатации | - | 1 шт. |
Методика поверки | МП № 203-63-2017 | 1 экз. |
осуществляется по документу МП № 203-63-2017 «Системы лазерной центровки PRUFTECHNIK. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 октября 2017 г. Основное средство поверки:
- Установки для поверки систем лазерной центровки PRUFTECHNIK (Рег. № 68296-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
Зарегистрировано поверок | 238 |
Поверителей | 12 |
Актуальность данных | 21.11.2024 |
