| Номер в госреестре | 73116-18 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | PR |
| Изготовитель | "PR Electronics A/S", Дания |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные PR (далее по тексту - преобразователи) предназначены для преобразований сигналов напряжения постоянного тока и выходных сигналов первичных преобразователей температуры с НСХ Pt100 в унифицированный сигнал силы постоянного тока и цифровой сигнал для передачи по протоколу HART или Loop Link.
Принцип действия преобразователей основан на аналого-цифровом преобразовании входных сигналов для передачи по протоколу HART или Loop Link, с последующим цифроаналоговом преобразовании в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.
Преобразователи состоят из пластикового корпуса с зажимами сзади для крепления на DIN рейку, съемными клеммными колодками снизу и сверху для подключения проводников. Внутри корпуса располагается печатная плата.
Преобразователи выпускаются в следующих модификациях: 5114A_A и 6337A2A, которые отличаются диапазонами измеряемых величин и пределами допускаемых погрешностей. Модификация 5114A_A поддерживает протокол передачи HART, модификация 6337A2A - Loop Link.
Преобразователи имеют один программируемый аналоговый вход и один аналоговый
выход.

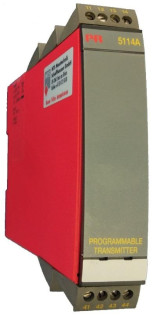

Общий вид средства измерений представлен на рисунках 1 - 2.
Пломбировка от несанкционированного доступа не предусмотрена.
Программное обеспечение состоит из двух частей: внутреннего и внешнего.
Внешнее ПО предназначено для настройки диапазонов входных величин и не является метрологически значимым.
Внутреннее ПО является метрологически значимым и реализует функциональность преобразователей, устанавливается на этапе изготовления преобразователя и в процессе эксплуатации изменено быть не может.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Preset |
| Номер версии (идентификационный номер) ПО, не ниже | v 8.01.1002 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики преобразователей измерительных PR
| Наименование характеристики | Значение | |
| Модификация | 5114A A | 6337A2A |
| Диапазон преобразований сигналов первичных термопреобразователей с НСХ Pt100, °С | от -200 до +250 | |
| Пределы допускаемой приведенной1 основной погрешности преобразований сигналов первичных термопреобразователей с НСХ Pt100, % | ±0,05 | |
| Пределы допускаемой приведенной1 дополнительной погрешности преобразований сигналов первичных термопреобразователей с НСХ Pt100, при отклонении температуры окружающей среды от нормальных условий измерений, %/°С | ±0,01 | ±0,005 |
| Диапазон преобразований сигналов напряжения постоянного тока, В | от 0 до 250 | - |
| Пределы допускаемой приведенной1 основной погрешности преобразований сигналов напряжения постоянного тока, % | ±0,05 | - |
| Пределы допускаемой приведенной1 дополнительной погрешности преобразований сигналов напряжения постоянного тока, при отклонении температуры окружающей среды от нормальных условий измерений, %/°С | ±0,01 | - |
| Диапазон преобразований сигналов сопротивления постоянному току, Ом | от 0 до 5000 | от 0 до 7000 |
| Пределы допускаемой приведенной1 основной погрешности преобразований сигналов сопротивления постоянному току, % | ±0,05 | |
| Пределы допускаемой приведенной1 дополнительной погрешности преобразований сигналов сопротивления постоянному току, при отклонении температуры окружающей среды от нормальных условий измерений, %/°С | ±0,01 | ±0,005 |
| Наименование характеристики | Значение |
| Модификация | 5114A A 6337A2A |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от +20 до +28 95 |
| Примечания: 1 - за нормирующую величину принимается настроенный поддиапазон преобразований | |
Таблица 3 - Основные технические характеристики преобразователей измерительных PR
| Наименование характеристики | Значение | |
| Модификация | 5114A A | 6337A2A |
| Параметры электрического питания: | ||
| - напряжение постоянного тока, В | от 22 до 35 | от 8 до 35 |
| Г абаритные размеры средства измерений, мм, не более | ||
| - высота | 110 | 110 |
| - ширина | 24 | 24 |
| - длина | 131 | 105 |
| Масса, г, не более | 225 | 150 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -20 до +60 | от -40 до +85 |
| - относительная влажность, %, не более | 95 | 95 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный PR | 5114A A | 2 шт. |
| Преобразователь измерительный PR | 6337A2A | 33 шт. |
| Руководство по эксплуатации на преобразователь измерительный PR 5114 | 5114V106-RU | 1 экз. |
| Руководство по эксплуатации на преобразователь измерительный PR 6337 | 6337V103-RU | 1 экз. |
| Паспорт на преобразователь измерительный PR | 5114A A | 2 экз. |
| Паспорт на преобразователь измерительный PR | 6337A2A | 33 экз. |
| Методика поверки | МП-ТМС-007/18 | 1 экз. |
осуществляется по документу МП-ТМС-007/18 «Преобразователи измерительные PR. Методика поверки», утверждённому ООО «ТМС РУС» «25» мая 2018 г.
Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде |
| Мультиметр 3458A | 25900-03 |
| Калибратор-измеритель унифицированных сигналов прецизионный ЭЛЕМЕР-ИКСУ-2012 | 56318-14 |
| Калибратор многофункциональный CALIBRO 142 | 39949-15 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
отсутствуют.
Техническая документация фирмы «PR electronics A/S», Дания
