| Номер в госреестре | 73117-18 |
| Наименование СИ | Автотопливозаправщик |
| Обозначение типа СИ | АТЗ-11 |
| Изготовитель | ОАО "Минский автомобильный завод", Беларусь, г. Минск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщик АТЗ-11 (далее - АТЗ-11) предназначен для измерений объема светлых нефтепродуктов.
Принцип работы АТЗ-11 основан на заполнении его нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта.
Слив нефтепродукта производится самотеком или через насос.
АТЗ-11 состоит из сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. В верхней части АТЗ-11 расположена горловина с указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади АТЗ-11 имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

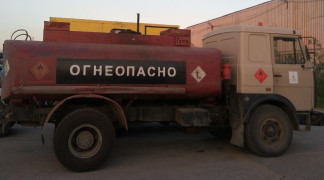

Общий вид автотопливозаправщика АТЗ-11 с заводским номером 1740 представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Метрологические и основные технические характеристики АТЗ-11 приведены в таблицах
1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 11000 |
| Действительная вместимость, дм3 | 11060 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг | 7150 |
| Длина, мм | 6900 |
| Высота, мм | 3000 |
| Ширина, мм | 2500 |
| Температура окружающей среды эксплуатации, °С | от -40 до +50 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Атотопливозаправщик | АТЗ-11 | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | 1 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
отсутствуют.
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 13 |
| Поверителей | 4 |
| Актуальность данных | 06.12.2024 |
