| Номер в госреестре | 73134-18 |
| Наименование СИ | Фотометры пламенные |
| Обозначение типа СИ | Jenway PFP7, Jenway PFP7/C |
| Изготовитель | "Bibby Scientific Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 21.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры пламенные Jenway PFP7, Jenway PFP7/C (далее - фотометр) предназначены для измерений массовой концентрации химических элементов (натрия, калия, лития, кальция, бария) в жидких пробах по аттестованным методикам измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Фотометры пламенные Jenway PFP7, Jenway PFP7/C являются одноканальными низкотемпературными пламенными фотометрами.
Принцип действия фотометров основан на том, что при введении аэрозоля пробы в низкотемпературное пламя происходит возбуждение атомов металлов, сопровождающееся их переходом на высокие энергетические уровни. Обратные переходы атомов металлов на основной энергетический уровень сопровождаются излучением характерных для данного элемента атомных линий в видимой области спектра. В определенном диапазоне концентрации интенсивность излучения пропорциональна массовой концентрации определяемого элемента в пробе.
Характеристические линии излучения атомов металлов выделяются соответствующими оптическими светофильтрами и регистрируются фотоприемником.
Обе модификации фотометра комплектуются автоматическим определением наличия пламени для безопасности пользователя.
Конструктивно фотометр выполнен в виде настольного прибора.
Фотометр состоит из системы ввода образца, источника излучения, оптической системы, системы детектирования и электронных средств для обработки данных. В фотометре используется воздух, природный газ, пропан, бутан или сжиженный газ (LPG).

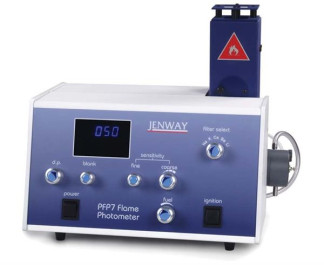

Место нанесения знака утверждения типа Рисунок 1 - Общий вид фотометра пламенного Jenway PFP7
Рисунок 2 - Общий вид фотометра пламенного Jenway PFP7/C Пломбирование фотометров пламенных Jenway PFP7, Jenway PFP7/C не предусмотрено
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация фотометра пламенного Jenway | PFP7 | PFP7/C |
| Определяемые элементы | K, Na, Li, Ba, Ca | K, Na, Li |
| Диапазон измерений массовой концентрации, мг/дм3 - калий, натрий, литий | от 0,50 до 10,0 | от 0,50 до 10,0 |
| - барий | от 50,0 до 200,0 | - |
| - кальций | от 10,0 до 200,0 | - |
| Пределы допускаемой относительной погрешности измерений массовой концентрации, % - калий, натрий, литий, барий | ±12,0 | |
| - кальций | ±22,0 | |
| Относительное среднее квадратическое отклонение (СКО) измерений, % - калий, натрий, литий, барий | 5,0 | |
| - кальций | 10,0 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг | 8 |
| Габаритные размеры (высотахширинахдлина), мм, не более | 420x360x300 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ±30 от 50 до 60 |
| Потребляемая мощность, В-А, не более | 10 |
| Срок службы, лет | 5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, без конденсата - атмосферное давление, кПа | от +15 до +35 от 10 до 90 от 84 до 106,7 |
наносится на фотометр согласно рисунку 1, а также на титульный лист руководства по эксплуатации фотометра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фотометр пламенный Jenway модель | PFP7 или PFP7/C | 1 шт. |
| Основной кабель с гнездом (вилка опциональна) | - | 1 шт. |
| Дополнительная вилка кабеля питания | - | 1 шт. |
| Входная трубка распылителя (500 мм) | - | 1 шт. |
| Г азовый шланг низкого давления (2 метра) | - | 1 шт. |
| Силиконовый шланг (Слив) | - | 1 шт. |
| Воздушный шланг (2 метра) | - | 1 шт. |
| Патрубок 1: газ | - | 1 шт. |
| Патрубок 2: воздух | - | 1 шт. |
| Ключ-шестигранник, 2,5 мм | - | 1 шт. |
| Регулируемый хомут | - | 1 шт. |
| Дренажный трап | - | 1 шт. |
| Хомут дренажного трапа | - | 1 шт. |
| Проволока для очистки канала распылителя | - | 1 шт. |
| Компрессор, модель 8515 (220 В, 50 Гц) | По согласованию с заказчиком | 1 шт. |
| Регулятор бутана | 1 шт. | |
| Регулятор пропана | 1 шт. | |
| Регулятор природного газа | 1 шт. | |
| Осушитель (маленький) | 1 шт. | |
| Осушитель (большой) | 1 шт. | |
| Пылезащитный чехол | 1 шт. | |
| Раствор для очистки (1 л) | 1 шт. | |
| Малый набор запчастей | 1 шт. | |
| Руководство по эксплуатации | - | 1экз. |
| Методика поверки | РТ-МП-4189-448-2018 | 1экз. |
осуществляется по документу РТ-МП-4189-448-2018 «ГСИ. Фотометры пламенные Jenway PFP7, Jenway PFP7/C. Методика поверки», утвержденному ФБУ «Ростест - Москва» 10.09.2018 г. Основные средства поверки:
- СО состава ионов калия ГСО 7771-2000, СО состава ионов кальция ГСО 7772-2000, СО состава ионов натрия ГСО 7775-2000, СО состава ионов лития ГСО 7760-2000, СО состава ионов бария ГСО 7780-2000;
- колбы мерные 2 - го класса точности по ГОСТ 1770 - 74;
- пипетки мерные 2 - го класса точности по ГОСТ 29228 - 91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя «Bibby Scientific Ltd.»
| Зарегистрировано поверок | 71 |
| Поверителей | 20 |
| Актуальность данных | 21.11.2024 |
