Сканеры лазерные IMAGER 5016, 73136-18

73136-18
Сканеры лазерные IMAGER 5016 (далее - сканеры) предназначены для измерений расстояний и углов по полученным в процессе сканирования массиву точек окружающих объектов.
Карточка СИ
Номер в госреестре 73136-18
Наименование СИ Сканеры лазерные
Обозначение типа СИ IMAGER 5016
Изготовитель "Zoller+Frohlich GmbH", Германия
Год регистрации 2018
Срок свидетельства 21.11.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Сканеры лазерные IMAGER 5016 (далее - сканеры) предназначены для измерений расстояний и углов по полученным в процессе сканирования массиву точек окружающих объектов.

Описание

Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.

Конструктивно сканеры имеют корпус, состоящий из металлических и пластиковых элементов, вмещающий фазовый лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки при отклонении сканеров от горизонта.

Принцип действия лазерного дальномера основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение разности фаз излучаемых и принимаемых сигналов на основании, которого вычисляется расстояние до цели.

Нижняя часть корпуса приспособлена для установки на специальный геодезический штатив. Управление сканерами осуществляется через дисплей на боковой стороне сканеров и/или планшетный компьютер. Запись данных производится во внутреннюю память объёмом 128 Гбайт.

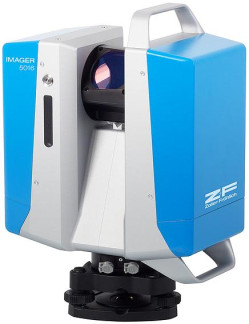

Общий вид сканеров представлен на рисунке 1

Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Сканеры имеют встроенное программное обеспечение «Firmware», используемое для управления работой сканеров, записи, хранения и передачи измеренных данных, а также программное обеспечение «Z+F LaserControl», устанавливаемое на персональный компьютер, предназначенное для хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита встроенного программное обеспечение «Firmware» и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014, программного обеспечения «Z+F LaserControl» - уровню «Средний».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Firmware

Z+F LaserControl

Номер версии (идентификационный номер) ПО, не ниже

8.0.4.5316

8.9.1.21205

Цифровой идентификатор ПО

-

F532AAE7

Алгоритм вычисления цифрового идентификатора ПО

-

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расстояний, м

от 0,3 до 365,0

Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм

±2-(1+10-10-6-D)

Допускаемая средняя квадратическая погрешность измерений расстояний, мм

1+10-10-6-D, где D - измеренное расстояние, мм

Угловое поле сканирование (диапазон измерений угла), °:

-    в горизонтальной плоскости

-    в вертикальной плоскости

от 0 до 360 ±160

Границы допускаемой абсолютной погрешности измерений угла (при доверительной вероятности 0,95), ''

±14

Диапазон рабочих температур, °С

от -20 до +50

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Лазерное излучение:

- мощность, мВт

300

- длина волны, нм

1,5

- класс по ГОСТ 31581-2012

1

Г абаритные размеры (ДхШхВ), мм, не более

258x150x328

Масса, кг, не более

6,5

Напряжение электропитания постоянного тока, В

24

Время работы от комплекта из двух аккумуляторов, ч, не менее

5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, ед.

Сканер лазерный IMAGER 5016

-

1

Аккумуляторная батарея

-

4

Зарядное устройство

-

1

Кабель Ethernet

-

1

Кабель питания зарядного устройства

-

1

Кабель для автомобильной зарядки 12V

-

1

SD карта

1

Трегер

1

Блок питания

-

1

Удлинительный кабель для блока питания

-

1

Комплект для ухода за оптикой

-

1

Транспортировочный футляр

-

1

Штатив

-

По заказу

Электронный носитель с ПО

-

1

Руководство по эксплуатации

-

1

Методика поверки

МП АПМ 62-18

1

Ноутбук, планшетный ПК или КПК

-

По заказу

Набор визирных марок с аксессуарами

-

По заказу

Поверка

осуществляется по документу МП АПМ 62-18 «Сканеры лазерные IMAGER 5016. Методика поверки», утвержденному ООО «Автопрогресс-М» «05» июля 2018 года.

Основные средства поверки:

-    рабочий эталон 1-го разряда по ГОСТ Р 8.750-2011 - тахеометр электронный;

-    рабочий эталон 4-го разряда по государственной поверочной схемы для средств измерений плоского угла - тахеометр электронный.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Zoller+Frohlich GmbH», Германия

73136-18
Номер в ГРСИ РФ:
73136-18
Производитель / заявитель:
"Zoller+Frohlich GmbH", Германия
Год регистрации:
2018
Cрок действия реестра:
21.11.2029
