Государственный реестр средств измерений

Модули управления выключателем с функциями РЗА и счетчика электроэнергии СМ_15, 73137-18

73137-18
Модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ_15 (далее по тексту - модули управления) предназначены для измерений и учёта активной и реактивной электрической энергии, выполнения функций релейной защиты и автоматики, регистрации и осциллографирования предаварийных и аварийных событий, мониторинга параметров сети (силы и напряжения переменного тока, частоты переменного тока), информационного обеспечения пунктов диспетчерского контроля оборудования электросетей и подстанций, управления коммутационными модулями (далее по тексту - КМ) внутренней и наружной установки.
Карточка СИ
Номер в госреестре 73137-18
Наименование СИ Модули управления выключателем с функциями РЗА и счетчика электроэнергии
Обозначение типа СИ СМ_15
Изготовитель ООО "ТЭЛ-Электроника", дер. Молзино
Год регистрации 2018
Срок свидетельства 16.11.2028
МПИ (интервал между поверками) 8 лет
Описание типа скачать
Методика поверки скачать

Назначение

Модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ_15 (далее по тексту - модули управления) предназначены для измерений и учёта активной и реактивной электрической энергии, выполнения функций релейной защиты и автоматики, регистрации и осциллографирования предаварийных и аварийных событий, мониторинга параметров сети (силы и напряжения переменного тока, частоты переменного тока), информационного обеспечения пунктов диспетчерского контроля оборудования электросетей и подстанций, управления коммутационными модулями (далее по тексту - КМ) внутренней и наружной установки.

Описание

Принцип действия модулей управления основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока в цифровые коды, их обработке и отображении результатов измерений на жидкокристаллическом дисплее панели управления и индикации MMI или на экране персонального компьютера (далее по тексту - ПК).

Модули управления применяются для выполнения функций релейной защиты и автоматики, а также учета электроэнергии на подстанциях и линиях электропередач от 6 до 35 кВ в сетях переменного тока.

Модули управления допустимо применять с любыми средствами измерений, соответствующими параметрам входных аналоговых каналов модулей управления. Данные средства измерений могут как входить в состав КМ внутренней и наружной установки, так и быть отдельно стоящими.

Аналоговые входы модулей управления для подключения комбинированных датчиков тока и напряжения (далее по тексту - КДТН) выполнены в виде разъёма DB-25M.

Модули управления выполнены в металлическом корпусе, на передней панели которых располагаются разъемы для подключения измерительных цепей и цепей питания, светодиодные индикаторы, сигнализирующие о состоянии работы, интерфейсы связи Ethernet и RS-232/RS-485.

Модули управления посредством протоколов обмена данных DNP3, Modbus, МЭК 60870-5-104 в сочетании с ПК обеспечивают возможность конфигурации, передачи, запоминания и обработки измерительной информации и параметров сети (силы и напряжения переменного тока, частоты переменного тока).

Модули управления выпускаются в нескольких модификациях с одинаковой измерительной частью (см. таблицу 1) и используются совместно с панелями управления и индикации MMI (см. таблицу 2). Каждый тип модуля управления содержит набор печатных плат, определяющих его функциональность и габаритные размеры.

Обозначение

Описание

СМ_15_2

Модуль управления выключателем с функциями РЗА и счётчика электроэнергии

СМ_15_3

Модуль управления выключателем с функциями РЗА и счётчика электроэнергии с коммуникационными интерфейсами Wi-Fi, GSM, RS-232/RS-485

СМ_15_4

Модуль управления выключателем с функциями РЗА и счётчика электроэнергии с коммуникационными интерфейсами Wi-Fi, GSM, RS-232/RS-485 и зарядным устройством аккумуляторной батареи

СМ_15_5

Модуль управления выключателем с функциями РЗА и счётчика электроэнергии с коммуникационными интерфейсами Wi-Fi, GSM, RS-232/RS-485, зарядным устройством аккумуляторной батареи и дискретными входами/выходами

СМ_15_6

Модуль управления выключателем с функциями РЗА и счётчика электроэнергии с коммуникационными интерфейсами Wi-Fi, GSM, RS-232/RS-485 и зарядным устройством аккумуляторной батареи. Модуль управления имеет в своем составе три драйвера вакуумного выключателя для пофазного управления КМ

Таблица 2 -М

одификации панелей управления и индикации

Обозначение

Описание

EA_MMI_1

Панель управления и индикации со встроенными датчиками дуговой защиты и радио-трансивером для построения беспроводной LAN

EA_MMI_2

Панель управления и индикации

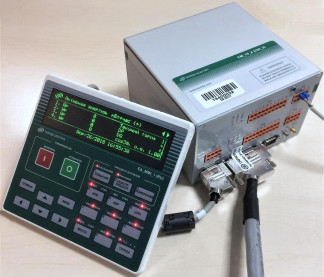

Общий вид модулей управления и панели управления и индикации MMI, схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1. В качестве альтернативного варианта допускается ставить пломбу на винты разъёма DB25F кабеля измерительных цепей.

Программное обеспечение

В состав программного обеспечения (далее по тексту - ПО) модулей входят:

-    встроенное ПО;

-    прикладное ПО - программа-конфигуратор «TELARM».

Прикладное ПО не является метрологически значимым и предназначено для конфигурирования модулей управления, выполнения функций управления КМ и просмотра данных, получаемых и обрабатываемых модулями управления.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимой части встроенного ПО модулей управления приведены в таблице 3.

Таблица 3 - Идентификационные данные встроенного ПО модулей

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FS-CS ImSoft Assembly 38 (X_1_Y)_1975 *

Номер версии (идентификационный номер ПО), не ниже

S38.01.1975

Цифровой идентификатор ПО

-

Примечание - * - идентификаторы X и Y обозначают функциональность и языковую версию ПО, соответственно

Таблица 4 - Метрологические характеристики модулей управления и параметры входных аналоговых каналов для подключения КДТН_

Наименование характеристики

Значение

Класс точности модулей управления при измерении активной электрической энергии

0,5S1)

Класс точности модулей управления при измерении реактивной электрической энергии

12)

Номинальный сигнал измерения напряжения иином, мВ

192/V3, 1120/V3

Диапазон сигналов измерения напряжения (от иимин до иимакс)3), мВ

от 144/V3 до 1417,5/^3

Коэффициент датчика напряжения кцН, мВ/кВ

32

Диапазон коэффициентов датчиков напряжения (от кцНмин до кцНмакс)4), мВ/кВ

от 30 до 35

Номинальный сигнал измерения тока Цном, мВ

150

Диапазон сигналов измерения тока (от С7/мин до Ц/макс)5), мВ

от 1,485 до 5817,6

Коэффициент датчика тока кцТ, мВ/А

3

Диапазон коэффициентов датчиков тока (от кцТмин до кцТмакс) 6), мВ/А

от 2,97 до 3,03

Примечания

1)    пределы допускаемых погрешностей представлены в таблице 5-7;

2)    пределы допускаемых погрешностей представлены в таблице 8-10.

3)    Ццмин (иимакс) - минимальное (максимальное) значение измерения сигнала напряжения;

4)    кцНмин (кцНмакс) - минимальное (максимальное) значение коэффициента датчика напряжения;

5)    Uj-mrn (Ц/макс) - минимальное (максимальное) значение сигнала измерения тока;

6)    кцТмин (кцТмакс) - минимальное (максимальное) значение коэффициента датчика тока.

Таблица 5 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для класса точности 0,5S

Значение напряжения сигнала измерения тока, мВ

cos j

Пределы допускаемой основной относительной погрешности, %

0,01- U/ном < Uj < 0,05- U/ном

1

±1,0

0,05- Цном < Uj < Цмакс

±0,5

0,02- Цном < Uj < 0,10- ^1ном

0,5

±1,0

0,10- ином < Uj < Ц/макс

±0,6

0,10- U/ном < Uj < U/макс

0,25

±1,0

Таблица 6 - Средний температурный коэффициент, вызванный изменением температуры окружающей среды при измерении активной электрической энергии прямого и обратного направлений для класса точности 0,5S_

Значение напряжения сигнала измерения тока, мВ

cos9

Средний температурный коэффициент, %/К

0,05' 6/ном < U/ < U/макс

1

0,03

0,Г 6/ном < Ui < ^Т/макс

0,5

0,05

Таблица 7 - Пределы допускаемых дополнительных относительных погрешностей, вызванных наличием влияющих величин при измерении активной электрической энергии прямого и обратного направлений для класса точности 0,5S_

Влияющая величина

Значение напряжения сигнала измерения тока, мВ

COS9

Пределы допускаемой дополнительной относительной погрешности, %

Изменение напряжения

от 0,9-иином до

1,1 иимакс

0,05' U/ном < U/ < U/макс

1

±0,2

0,1 6/ном < U/ < 6/макс

0,5

±0,4

Изменение частоты переменного тока на ±2 %

0,05' U/ном < U/ < U/макс

1

±0,2

0,1 6/ном < UI < 6/макс

0,5

Изменение напряжения питания

0,01-U/ном

1

±0,1

Г армоники в цепях тока и напряжения

0,5 6/ном

1

±0,5

Субгармоники в цепи переменного тока

0,5 6/ном

1

±1,5

Примечание - * - Диапазон напряжения питания переменного при частоте (50±1) Гц и постоянного тока от 85 до 265 В

Таблица 8 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для класса точности 1,0

Значение напряжения сигнала измерения тока, мВ

sinj

Пределы допускаемой основной относительной погрешности, %

0,01- U/ном < U/ < 0,05- U/ном

1

±1,5

0,05- U/ном < U/ < 6/макс

±1,0

0,02- U/ном < U/ < 0,10- U/ном

0,5

±1,5

0,10- U/ном < U/ < 6/макс

±1,0

0,10- U/ном < U/ < 6/макс

0,25

±1,5

Таблица 9 - Средний температурный коэффициент, вызванный изменением температуры окружающей среды при измерении реактивной электрической энергии прямого и обратного направлений для класса точности 1,0_

Значение напряжения сигнала измерения тока, мВ

sinj

Средний температурный коэффициент, %/К

0,05' 6/ном < U/ < U/макс

1

0,05

0,Г 6/ном < Ui < ^Т/макс

0,5

0,07

Таблица 10 - Пределы допускаемых дополнительных относительных погрешностей, вызванных наличием влияющих величин при измерении реактивной электрической энергии прямого и обратного направлений для класса точности 1,0_

Влияющая величина

Значение напряжения сигнала измерения тока, мВ

sin9

Пределы допускаемой дополнительной относительной погрешности, %

Изменение напряжения

от 0,9-иином до

1,1 иимакс

0,05' U/ном < U/ < U/макс

1

±0,7

0,1 6/ном < U/ < и/макс

0,5

±1,0

Изменение частоты переменного тока на ±2 %

0,05' U/ном < U/ < U/макс

1

±1,5

0,Г 6/ном < Ui < U/макс

0,5

Таблица 11 - Метрологические характеристики встроенных часов

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности хода встроенных часов, с/сут

±1

Таблица 12 - Технические характеристики модулей управления

Наименование характеристики

Значение

Номинальное активное входное сопротивление по входу напряжения, МОм

1,0

Номинальное реактивное входное сопротивление по входу напряжения, нФ

1,0

Номинальное активное входное сопротивление по токовому входу, МОм

0,2

Номинальное реактивное входное сопротивления по токовому входу, нФ

10,0

Параметры электрического питания:

-    от сети переменного тока при частоте (50±1) Гц, В

-    от источника постоянного тока, В

от 85 до 265 от 85 до 265

Наименование характеристики

Значение

Потребляемая мощность, В А, не более: - для модификации СМ 15 2

35

- для модификации СМ 15 3

35

- для модификации СМ 15 4

35

- для модификации СМ 15 5

35

- для модификации СМ 15 6

90

Продолжительность автономной работы от батарей конденсаторов, с, не менее: - для модификации СМ 15 2

20

- для модификации СМ 15 3

10

Продолжительность автономной работы от аккумуляторов, ч, не менее: - для модификации СМ 15 4

48

- для модификации СМ 15 5

48

- для модификации СМ 15 6

30

Стартовое напряжение сигнала измерения тока (чувствительность) U^, мВ: - для модуля управления с классом точности 0,5S при измерении активной электрической энергии

0,001- ^ном

- для модуля управления с классом точности 1,0 при измерении реактивной электрической энергии

0,002- ^ном

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +21 до +25

- относительная влажность воздуха, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -45 до +55

- относительная влажность воздуха при температуре +25 °С, %, не более

98

Габаритные размеры (высотахширинахглубина), мм, не более: - модулей модификации СМ 15 2

65x165x168

- модулей модификации СМ 15 3

65x165x171

- модулей модификации СМ 15 4

106x165x171

- модулей модификации СМ 15 5

126x165x171

- модулей модификации СМ 15 6

167x165x171

- панели управления и индикации модификации MMI 1

161 x 175 x 43

- панели управления и индикации модификации MMI 2

161x175x19

Масса, кг, не более:

- модулей модификации СМ 15 2

1,35

- модулей модификации СМ 15 3

1,4

- модулей модификации СМ 15 4

1,8

- модулей модификации СМ 15 5

2,2

- модулей модификации СМ 15 6

3,1

- панели управления и индикации модификации MMI 1

0,7

- панели управления и индикации модификации MMI 2

0,5

Средняя наработка на отказ, ч

125 000

Средний срок службы, лет

20

Комплектность

Комплектность модулей управления представлена в таблице 13.

Таблица 13 - Комплектность модулей управления

Наименование

Обозначение

Количество

Модуль управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ 15

-

1 шт.

Панель управления и индикации MMI

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

ИЦРМ-МП-120-18

1 экз.

Поверка

осуществляется по документу ИЦРМ-МП-120-18 «Модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ_15. Методика поверки», утверждённому

ООО «ИЦРМ» 03 .05.2018 г.

Основные средства поверки:

-    установка поверочная векторная компарирующая "УПВК-МЭ 61850" (регистрационный номер в Федеральном информационном фонде 60987-15);

-    калибратор многофункциональный CALIBRO 142 (регистрационный номер в Федеральном информационном фонде 39949-15);

-    устройство синхронизирующее Метроном-РТР, (регистрационный номер в Федеральном информационном фонде № 66731-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус модуля управления и в свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ Р 51321.1-2007 Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний

ГОСТ Р 56750-2015 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Счетчики электрической энергии с аналоговыми входами, подключаемые к маломощным датчикам, используемым в качестве трансформаторов напряжения и тока

ТУ 26.51.45-098-20182799-2018 Модули управления выключателем с функциями РЗА и счётчика электроэнергии серии СМ_15. Технические условия

Зарегистрировано поверок 4697
Поверителей 3
Актуальность данных 16.11.2024
73137-18
Номер в ГРСИ РФ:
73137-18
Производитель / заявитель:
ООО "ТЭЛ-Электроника", дер. Молзино
Год регистрации:
2018
Cрок действия реестра:
16.11.2028
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
