| Номер в госреестре | 73140-18 |
| Наименование СИ | Комплекс измерительно-вычислительный системы измерительной быстроменяющихся параметров |
| Обозначение типа СИ | ИВК ИС БМП |
| Изготовитель | ФКП "НИЦ ракетно-космической промышленности" (РКП), г. Пересвет |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный системы измерительной быстроменяющихся параметров ИВК ИС БМП (далее - ИВК) предназначен для измерений напряжения переменного тока и последующей регистрации, обработки и отображения измерительной информации.
Принцип действия ИК основан на приеме нормированных электрических сигналов датчиков и промежуточных преобразователей быстроменяющихся параметров, не входящих в состав ИВК (напряжения переменного тока), преобразовании их в цифровые коды, их регистрации с последующей обработкой, документированием и визуализацией на мониторах операторов. Результаты измерений отображаются на экранах монитора ИВК и автоматизированных рабочих мест операторов (удаленный доступ).
Функционально ИВК состоит из измерительных каналов (ИК):
- ИК ВЧ1;
- ИК ВЧ2.
Конструктивно ИВК состоит из шкафа монтажного 19" ИВК ИС БМП, включающего два крейта с измерительными модулями VXI и терминальными блоками, монитора, и отдельно расположенных 2-х автоматизированных рабочих мест (АРМ) операторов (удаленный доступ).
По условиям эксплуатации ИВК удовлетворяет требованиям гр. 1 по ГОСТ 22261-94 климатического исполнения УХЛ, без предъявления требований по механическим воздействиям.

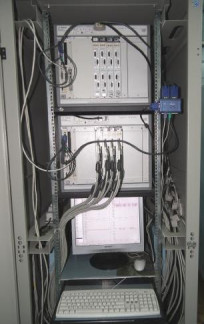

Внешний вид составных частей комплекса, обозначение мест для размещения знака утверждения типа и знака поверки, место с замком для защиты от несанкционированного доступа приведены на рисунках 1 - 4.
Включает общее (ОПО) и функциональное программное обеспечение (ФПО).
В состав ОПО входит операционная система Windows 7 (64-разрядная). ФПО ИВК имеет метрологически значимую часть. Алгоритм вычисления идентификатора ПО - MD5. Идентификационные данные ФПО и ОПО указаны в таблицах 1-2.
Таблица 1 - Идентификационные данные ФПО
| Идентиф икационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | mdb311.exe | Crt_311_20180118.exe | Oko311_20180716.exe |
| Номер версии (идентификационный номер) ПО | |||
| Цифровой идентификатор ПО | 742b0efd8a0a86bb35d9 08035ce494f3 | 10e682ac7457522f52e7 64f4f1624ec7 | b83fdbf86fc93a194e9fe 7d50fa87da6 |
| Другие идентиф икационные данные | Подготовка исходных данных | Регистрация | Отображение и управление |
Таблица 2 - Идентификационные данные ОПО
| Идентиф икационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Unp311.exe | Obr bmp 311.exe | vt1432_32.dll |
| Номер версии (идентификационный номер) ПО | 7.0.8.0 | ||
| Цифровой идентификатор ПО | de73bbb03b5c0597e4b 4e4230fd82094 | dd1cc24bb5cb20773ac 568568a493ad5 | fc5e6bc6a9bf3 84fdac3 9 a8eac56e73c |
| Другие идентиф икационные данные | Распаковка данных | Первичная обработка | Драйвер модулей VXI VT143x |
| Метрологически значимая часть ФПО И | ВК и измеренные данные достаточно защищены | ||
с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ФПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 - 2014.
Таблица 3 - Метрологические характеристики ИВК
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока, В | От 0 до 10 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений напряжения переменного тока, % | ±1,0 |
| Количество ИК ВЧ1 с диапазоном входных частот от 0 до 23 кГц | 96 |
| Количество ИК ВЧ2 с диапазоном входных частот от 0 до 46 кГц | 32 |
| Максимальная частота опроса (Fs), Гц - для ИК ВЧ1 - для ИК ВЧ2 | 51200 102400 |
| Пределы допускаемой абсолютной погрешности привязки измеренных значений сигнала к команде "Старт" и формирования шкалы времени на интервале измерения 1000 с, мс | ±(1 + 1/Fs) |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 50 |
| Максимальная потребляемая мощность, В • А, не более | 900 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: | |
| - шкаф монтажный 19" ИВК ИС БМП, | 800x770x2100 |
| - АРМ регистрации БМП-1о в составе: | |
| - ПЭВМ | 410x170x400 |
| - монитор | 550x335x210 |
| - клавиатура | 150x480x25 |
| - мышь | 110x60x30 |
| - АРМ регистрации БМП-2д в составе: | |
| - ПЭВМ | 410x170x400 |
| - монитор | 550x335x210 |
| - клавиатура | 150x480x25 |
| - мышь | 110x60x30 |
| Масса, кг, не более: | |
| - шкаф монтажный 19" ИВК ИС БМП | 80,0 |
| - АРМ регистрации БМП-1о в составе: | |
| - ПЭВМ | 5,0 |
| - монитор | 3,0 |
| - клавиатура | 0,7 |
| - мышь | 0,15 |
| - АРМ регистрации БМП-2д в составе: | |
| - ПЭВМ | 5,0 |
| - монитор | 3,0 |
| - клавиатура | 0,7 |
| - мышь | 0,15 |
| Нормальные условия измерений: -температура окружающей среды, °С | от +10 до +30 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа | от +5 до +40 от 30 до 80 от 84,0 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и на шкаф монтажный 19" ИВК ИС БМП в виде наклейки.
Таблица 5 - Комплектность ИВК
| Наименование | Обозначение | Количество шт./экз. |
| Шкаф монтажный 19" ИВК ИС БМП | - | 1 |
| АРМ регистрации БМП-1о в составе: | - | 1 |
| ПЭВМ | ASUS-PRO, Intel Core i7-4770K | 1 |
| Наименование | Обозначение | Количество шт./экз. |
| Монитор жидкокристаллический, размер экрана 23.6" | Philips 23E5QDAB | 1 |
| Клавиатура | OKLICK - 330M | 1 |
| Мышь оптическая, интерфейс - USB | А4ТеЛ 0P-720 | 1 |
| АРМ регистрации БМП-2д в составе: | 1 | |
| ПЭВМ | ASUS-PR0, Intel Core i7-4770K | 1 |
| Монитор жидкокристаллический, размер экрана 23.6" | Philips 23E5QDAB | 1 |
| Клавиатура | OKLICK - 330M | 1 |
| Мышь оптическая, интерфейс - USB | А4ТеЛ 0P-720 | 1 |
| Программное обеспечение на CD-диске | POISBMP V.2.0 | 1 |
| Руководство по эксплуатации | Г11.30570.00.00РЭ1 | 1 |
| Формуляр | Г11.30570.00.00ФО1 | 1 |
| Руководство оператора | Г11.30570-02 34 01 Г11.30570-02 34 02 | 2 |
осуществляется по разделу 4 «Методика поверки измерительных каналов изделия» документа «Комплекс измерительно-вычислительный системы измерительной быстроменяющихся параметров ИВК ИС БМП. Руководство по эксплуатации Г11.30570.00.00РЭ1», утвержденного
ООО «АСК Экспресс» 15 августа 2018 г.
Основные средства поверки:
- генератор сигналов сложной формы DS 360 (регистрационный номер в Федеральном информационном фонде (рег. №) 45344-10);
- мультиметр В7-64/1 (рег. № 16688-97);
- генератор сигналов специальной формы АКИП-3409/5 (опция 100) (рег. № 53064-13). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и на шкаф монтажный 19" ИВК ИС БМП в виде наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному системы измерительной быстроменяющихся параметров ИВК ИС БМП
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 10 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
