| Номер в госреестре | 73155-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | CPB 245 |
| Изготовитель | "ABB AB, High Voltage Products", Швеция |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения CPB 245 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного блока (ЭМБ). Емкостный делитель напряжения состоит из нескольких емкостных модулей, установленных один поверх другого, каждый из которых содержит необходимое число последовательно соединенных емкостных элементов с масляной изоляцией, помещенных в залитый синтетическим маслом изолятор из силиконовой резины. ЭМБ подключается к выходу делителя и состоит из обмотки, изготовленной из медного провода с двухслойной эмалевой изоляцией, намотанного на сердечник, собранный из листов высококачественной электротехнической стали. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.

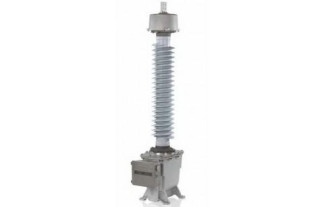

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 245 |
| Номинальное напряжение первичной обмотки U1ном, кВ | 220/V3 |
| Номинальное напряжение вторичной обмотки U2ном, В | 100/V3 |
| Номинальная частота, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 170 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 8776886, 8776887, 8776888, 8776884, 8776883, 8776885, 8801864, 8801863, 8801861, 8801859, 8801860, 8801862) | CPB 245 | 12 шт. |
| Паспорт | - | 12 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения CPB 245
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
