| Номер в госреестре | 73156-18 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | SB 0,8 |
| Изготовитель | "ELEQ b.v.", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформатора тока.

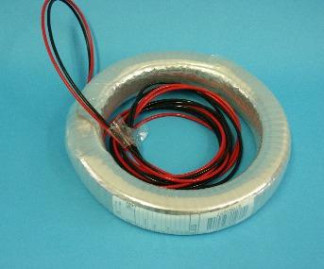

Общий вид средства измерений приведен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном., А | 150 |
| Номинальный вторичный ток 12ном., А | 5 |
| Номинальная частота Гном., Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8, В-А | 15 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный (заводские номера: 06010968, 06010967, 06010966, 06010962, 06010961, 06010960) | SB 0,8 | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока встроенным SB 0,8
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
