| Номер в госреестре | 73157-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТПЛ-10-М У2 |
| Изготовитель | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г. Екатеринбург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТПЛ-10-М У2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе. Трансформаторы тока содержат обмотки, предназначенные для измерения и учета электроэнергии, для питания цепей защиты, автоматики, сигнализации и управления. Первичная и вторичные обмотки трансформаторов тока залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений. Выводы вторичных обмоток расположены на корпусе в нижней части трансформаторов тока. Маркировка выводов первичной и вторичных обмоток рельефная и выполнена компаундом при заливке трансформаторов тока в форму.

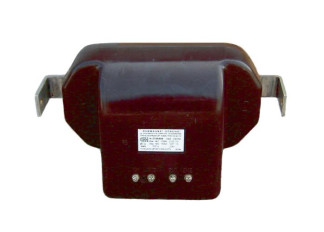

Общий вид средства измерений приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном., А | 600 |
| Номинальный вторичный ток 12ном., А | 5 |
| Номинальная частота Гном., Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,5S |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8, В-А | 10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 827, 932, 907, 906, 877, 937, 922, 918, 933, 959, 876, 826, 960, 917, 854, 893, 825, 894) | ТПЛ-10-М У2 | 18 шт. |
| Паспорт | - | 18 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 16-2003 ОГГ.671224.035 ТУ Трансформаторы тока ТПЛ-10-М. Технические условия
| Зарегистрировано поверок | 149 |
| Поверителей | 19 |
| Актуальность данных | 21.11.2024 |
