| Номер в госреестре | 73162-18 |
| Наименование СИ | Анализаторы систем связи |
| Обозначение типа СИ | R8000C, R8100, R8600 |
| Изготовитель | Компания "Freedom Communication Technologies", США |
| Год регистрации | 2018 |
| Срок свидетельства | 16.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы систем связи R8000C, R8100, R8600 (далее - анализаторы) предназначены для измерения и воспроизведения параметров высокочастотных и низкочастотных сигналов (мощность, частота, напряжение, параметры модуляции и спектра).
Анализаторы представляют собой радиоизмерительные комплексы, которые в одном конструктиве объединяют семь измерительных приборов:
- генератор сигналов с амплитудной и частотной модуляцией;
- измерительный приемник и анализатор спектра;
- измеритель мощности;
- измеритель шумов и искажений;
- низкочастотный частотомер;
- цифровой вольтметр;
- низкочастотный осциллограф.
Анализаторы (кроме модели R8600) оснащены цветным дисплеем, имеют возможность подключения к внешним устройствам по интерфейсам USB, Ethernet.
Модели имеют одинаковые метрологические характеристики и отличаются параметрами питания, наличием дисплея и органов ручного управления, массогабаритными характеристиками.
Анализаторы поставляются в базовом исполнении и с набором опций по заказу, перечисленных в таблице 1.
Таблица 1 - Опции анализаторов по заказу
| Обозначение | Наименование |
| R8-3G | Расширенный диапазон частот до 3 ГГц |
| R8-TG | Генератор с качанием частоты |
| R8-CF | Определитель места дефекта кабеля |
| R8-ESA | Расширенные функции анализа спектра |
| R8-Remote | Дистанционное управление лицевой панелью |
| R8-DMR | Тестирование DMR Tier 2, Tier 3 |
| R8-DMR Live Repeater | Тестирование DMR ретранслятора |
| R8-P25 | Тестирование P25 Фаза 1 |
| R8- P25 TRNK | Тестирование P25 Транкинг Фаза 1 |
| R8-P25 VOC | Тестирование P25 Вокодер Фаза 1 |
| R8-P25 II | Тестирование P25 Фаза 2 |
| R8-TETRA TMO | Тестирование терминалов TETRA TMO Т1 |
| R8-TETRA DMO | Тестирование прямой связи TETRA DMO |
| R8-TETRA BSM | Тестирование базовых станций TETRA Т1 |
| R8-dPMR | Тестирование dPMR |
| R8-PTC-ITCR | Тестирование PTC |
| R8-NXDN | Тестирование NXDN |
| R8-NXDNTYPC | Тестирование NXDN тип C транкинг |
| R8-Avionics Nav/Com | Тестирование систем навигации |

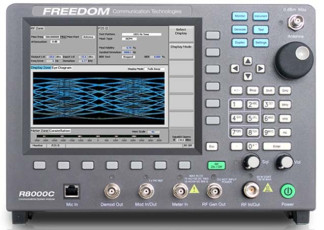

Анализаторы выполнены в виде моноблока, который может использоваться как настольный либо переносной прибор. Общий вид анализаторов показан на рисунках 1 - 3.
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами, задания параметров и функций генерации и измерения сигналов, отображения режимов и результатов измерений, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2-2015).
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | R8000C/R8100/R8600 |
| Номер версии (идентификационный номер) | 2.3.4.0 и выше |
FREEDOM Communication TechnolQej№3
flf [JVRATF ttoitafahoa iffljv
Г* MXIItlikKKI 41 -VKiJiiliini 14 hr^uwl мшйеш
I>;I'.ti hj m.'Ciri
Attfi» MuU I’o-t Oj
I • I И U
S^.lh Очи
IWTik-iI l-V
г\<«и n ■••ч irr [■ ч-
A 0^4 JO",
I!- din KWh, HIM U1tL>
4№k^^>>r№0 ^knl li i Сим
MkrOrflWtl? LJltV
vkyi ajaQLitu^-iv пт
in эпсии ih- .iw
1 2* 3» w,
0KL 0»4 ^
L I
7™ 9"*
i ; ■ ■■
I ! ! i ! , ! i 1 i : ■
;,i ■!i, v1
| V | J 1/ |
| Odl.i | «7 К |
| 4lrt..4i | I.OCIM Г |
| щ | 5.754мг, |
| т | 3.W9- |
SjffAD/Kzt Gtftartian
1! " ;i :! I' ! i;
•i '' V " 1
место пломбирования (стикер) Рисунок 2 - Общий вид модели R8100_
Метрологические и технические характеристики представлены в таблицах 3 и 4.
| Наименование характеристики | Значение |
| 1 | 2 |
| ОПОРНЫЙ ГЕНЕРАТОР ЧАСТОТЫ (для генератора и измерительного приемника) | |
| Частота генератора, МГц | 10 |
| Пределы допускаемого относительного годового дрейфа частоты при температуре (23 ±5 °С) | ±1-10'7 |
| Пределы допускаемой относительной погрешности частоты в рабочем диапазоне температур | ±Ы0-8 |
| ГЕНЕРАТОР СИГНАЛОВ | |
| Диапазон частот | |
| стандартное исполнение | от 250 кГц до 1 ГГц^ |
| опция R8-3G | от 250 кГц до 3 ГГц^ |
| Уровень гармоник, дБн 2), не более | -20 |
| Параметры установки частотной модуляции | |
| Остаточная частотная модуляция, Гц, не более | |
| на частотах сигнала до 1 ГГц включ. | 4,0 |
| на частотах сигнала св. 1 ГГц | 5,0 |
| Диапазон частот модуляции, кГц | от 0,005 до 20 |
| Диапазон установки девиации частоты, кГц | от 0 до 75 |
| Разрешение девиации частоты, Гц | 1,0 |
| Пределы допускаемой относительной погрешности установки девиации частоты в диапазоне от 1 до 75 кГц, % | 5,0 |
| Параметры установки амплитудной модуляции | |
| Остаточная амплитудная модуляция, %, не более 3) | 1,0 |
| Диапазон частот модуляции, кГц | от 0,1 до 10 |
| Диапазон установки коэффициента амплитудной модуляции (КАМ), % | от 0 до 90 |
| Разрешение КАМ, % от установленного значения | 1,0 |
| Пределы допускаемой относительной погрешности установки КАМ в диапазоне от 10 до 90 %, % | 5,0 |
| Параметры установки мощности сигнала на выходе “RF Gen Out” | |
| Диапазон установки уровня мощности, дБм 4-* в режиме частотной модуляции на частотах до 2 ГГц включ. на частотах св. 2 ГГц в режиме амплитудной модуляции на частотах до 2 ГГц включ. на частотах св. 2 ГГц | от +5 до -95 от -5 до -95 от -1 до -95 от -11 до -95 |
| 1) от 250 кГц до 1 МГц параметры точности не нормируются 2) дБн обозначает отношение в дБ уровня мощности сигнала на частотах высших гармоник к уровню мощности сигнала на частоте основной гармоники 3) Диапазон частоты модуляции от 300 Гц до 3 кГц 4) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт | |
| 1 | 2 |
| Дискретность установки уровня мощности, дБ | ±0,1 |
| Пределы допускаемой относительной погрешности установки уровня мощности, дБ | ±2,0 |
| Параметры установки мощности сигнала на выходе “RF In/Out” | |
| Диапазон установки уровня мощности, дБм | |
| в режиме частотной модуляции | |
| на частотах до 2 ГГц включ. | от -30 до -130 |
| на частотах св. 2 ГГц | от -40 до -130 |
| в режиме амплитудной модуляции | |
| на частотах до 2 ГГц включ. | от -36 до -130 |
| на частотах св. 2 ГГц | от -46 до -130 |
| Дискретность установки уровня мощности, дБ | ±0,1 |
| Пределы допускаемой относительной погрешности установки уровня мощности, дБ | |
| на частотах до 1 ГГц включ. | ±1,0 |
| на частотах св. 1 ГГц | ±2,0 |
| ИЗМЕРИТЕЛЬНЫЙ ПРИЕМНИК И АНАЛИЗАТОР СПЕКТРА | |
| Диапазон частот | |
| стандартное исполнение | от 250 кГц до 1 ГГц |
| опция R8-3G | от 250 кГц до 3 ГГц |
| Чувствительность измерительного приемника, мкВ 2> | |
| узкополосная частотная модуляция | <2,0 |
| широкополосная частотная модуляция | < 10,0 |
| амплитудная модуляция 3-) | < 10,0 |
| Параметры измерения частотной модуляции | |
| Диапазон измерения девиации частоты Fd, кГц | от 0 до 75 |
| Пределы допускаемой абсолютной погрешности измерения девиации частоты, Гц | ±(0,05- Fd + 5) |
| Параметры измерения амплитудной модуляции | |
| Диапазон измерения КАМ, % | от 0 до 100 |
| Пределы допускаемой относительной погрешности измерения КАМ в диапазоне от 10 до 80 %, % | 5,0 |
| Параметры измерения мощности сигнала на входе “RF In/Out” | |
| Максимальный уровень измерения мощности, дБм в непрерывном режиме в прерывистом режиме в течение не более 5 минут в течение не более 30 секунд | ±10 ±46 ±56 |
| Пределы допускаемой относительной погрешности измерения уровня мощности в диапазоне от -70 до +5 дБм, дБ | ±2,0 |
| 1) от 250 кГц до 1 МГц параметры точности не нормируются 2) при отношении сигнал/(шумы + гармоники) > 10 дБ 3) типовое справочное значение | |
| 1 | 2 |
| Параметры измерения мощности сигнала на входе “А Максимальный уровень измерения мощности, дБм Пределы допускаемой относительной погрешности измерения уровня мощности в диапазоне от -110 до -20 дБм, дБ | mtenna” 0,0 ±2,0 |
| НИЗКОЧАСТОТНЫЙ частотомер | |
| Диапазон измерения частоты 1 ( Чувствительность по напряжению, мВ | от 5 Гц до 100 кГц < 100 |
| ИЗМЕРИТЕЛЬ ШУМОВ И ИСКАЖЕНИИ | |
| Диапазон частот, кГц | от 0,3 до 10 |
| Чувствительность по напряжению, мВ | < 100 |
| Диапазон измерения коэффициента гармоник, % | от 0 до 100 |
| Пределы допускаемой относительной погрешности измерения коэффициента гармоник в диапазоне от 0,5 до 100 %, % 2) | 10,0 |
| 3 ) Диапазон измерения SINAD , дБ | от 0 до 60 |
| Пределы допускаемой относительной погрешности измерения SINAD > 12 дБ, дБ 2) | ±1,0 |
| ЦИФРОВОЙ ВОЛЬТМЕТР | |
| Чувствительность по напряжению, мВ | < 100 |
| Входное сопротивление по выбору | 1 МОм / 600 Ом |
| Пределы допускаемой абсолютной погрешности измерения постоянн верхний предел диапазона 1 В верхний предел диапазона 10 В верхний предел диапазона 100 В | ого напряжения, В ±0,02 ±0,2 ±2,0 |
| Пределы допускаемой абсолютной погрешности измерения переменг на частотах от 50 Гц до 20 кГц, В верхний предел диапазона 1 В верхний предел диапазона 10 В верхний предел диапазона 70 В | юго напряжения (скз) ±0,07 ±0,7 ±4,5 |
| НИЗКОЧАСТОТНЫЙ ОСЦИЛЛОГРАФ | |
| Диапазон измерения напряжения, В постоянное напряжение переменное напряжение (скз) | ±100 ±70 |
| Входное сопротивление по выбору | 1 МОм / 600 Ом |
| Коэффициент отклонения, В/дел | от 0,01 до 25 |
| Пределы допускаемой относительной погрешности коэффициента отклонения, % | ±5,0 |
| Диапазон коэффициента развертки | от 20 мкс/дел до 1 с/дел |
| Верхняя частота полосы пропускания по относительному уровню мощности -3 дБ, кГц | 20 |
| 1) параметры точности не нормируются 2) типовое справочное значение 3) SINAD - отношение уровня мощности полезного сигнала к суммарному уровню шумов и искажений | |
| Параметры питания | |||
| Переменное напряжение частотой 50 Гц (через сетевой адаптер) | от 100 до 240 В / 2,5 А (макс.) | ||
| Постоянное напряжение (только R8100, встраиваемая аккумуляторная батарея) | 15 В / 8,0 А (макс.) | ||
| Г абаритные размеры, мм | R8000C | R8100 | R8600 |
| высота | 240 | 240 | 161 |
| ширина | 323 | 323 | 224 |
| глубина | 191 | 191 | 410 |
| Масса, кг, не более | 5,30 | 6,24 | 6,81 |
| Рабочий диапазон температур, оС | от 0 до +50 | ||
| Относительная влажность воздуха, %, не более | 80 | ||
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 | ||
| Безопасность | по ГОСТ IEC 61010-1-2014 | ||
наносится на лицевую панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность анализаторов
| Наименование и обозначение | Кол-во |
| Анализатор систем связи R8000C / R8100 / R8600 | 1 шт. по заказу |
| Сетевой адаптер | 1 шт. |
| Аккумуляторная батарея (для R8100) | 1 шт. |
| Комплект принадлежностей | 1 шт. |
| Руководство пользователя | 1 шт. |
| Методика поверки R8000/МП-2018 | 1 шт. |
осуществляется по документу R8000/МП-2018 «ГСИ. Анализаторы систем связи R8000C, R8100, R8600. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 04.10.2018 г. Основные средства поверки:
- стандарт частоты рубидиевый Stanford Research Systems FS725, регистрационный номер 31222-06;
- приемник измерительный Rohde & Schwarz FSMR3, регистрационный номер 50678-12;
- генератор сигналов Rohde & Schwarz SMB-100A, регистрационный номер 50188-12;
- преобразователь измерительный Rohde & Schwarz NRP-Z21, регистрационный номер 37008-08;
- калибратор универсальный Fluke 9100 с опцией 600, регистрационный номер 25985-09. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в эксплуатационных документах.
Нормативные документы, устанавливающие требования к анализаторам систем связи R8000C, R8100, R8600
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
