| Номер в госреестре | 73180-18 |
| Наименование СИ | Модули приемовычислительные серии |
| Обозначение типа СИ | ВЕКТОР-СС |
| Изготовитель | Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули приемовычислительные ВЕКТОР-СС (далее - модули) предназначены для воспроизведения и хранения внутренней шкалы времени (ШВ), синхронизированной с национальной шкалой координированного времени UTC(SU) или шкалой всемирного времени UTC(USNO) по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и/или GPS.
Принцип действия модулей основан на параллельном приеме и обработке тридцати двумя 32 универсальными измерительными каналами сигналов стандартной точности (СТ-код ГЛОНАСС и С/А-код GPS) в диапазоне частот L1 навигационных космических аппаратов ГНСС и формировании сигналов 1Гц внутренней ШВ, подстраиваемой по сигналам ГНСС ГЛОНАСС и/или GPS.
Модули выпускаются в следующих модификациях - ВЕКТОР-СС-РС1е-05, ВЕКТОР-СС-PCIe-5, ВЕКТОР-СС-РС1е-250, ВЕКТОР-СС-250. Модификации отличаются параметрами используемых кварцевых генераторов и конструктивным исполнением.

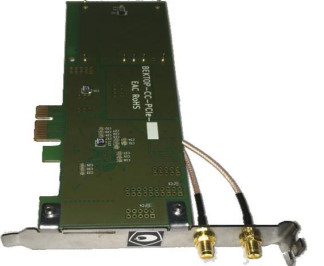

Конструктивно модули модификаций ВЕКТОР-СС-PCIe-05, ВЕКТОР-СС-PCIe-5, ВЕКТОР-СС-PCIe-250 выполнены в виде печатной платы открытого исполнения с интерфейсом подключения PCIe, для размещения в персональном компьютере. На плате расположены приемник сигналов ГНСС ГЛОНАСС/GPS, элементы устройства цифровой обработки и специализированного вычислителя, включая формирователь внутренней ШВ, термостатированный или термокомпенсированный кварцевый генератор (в зависимости от требований к стабильности частоты), разъём сигналов 10 МГц для базовых станций стандарта LTE/LTE+ и разъём для подключения кабеля приёмной антенны.
Конструктивно модуль модификации ВЕКТОР-СС-250 выполнен в отдельном пластиковом корпусе, имеющим разъём для подключения кабеля антенны, а также разъёмы последовательных интерфейсов RS232 и USB 2.0.
Общий вид модификаций модулей и места нанесения знака утверждения типа представлены на рисунках 1 и 2. Пломбирование не предусмотрено.
типа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Параметры выходного сигнала 1 Гц внутренней ШВ: - длительность импульса, мс, не более - длительность фронта импульса, нс, не более - амплитуда импульса (на нагрузке 1МОм), В, не менее | 100 50 3 |
| Нестабильность временного положения сигнала 1Гц ШВ относительно ШВ UTC (SU) при синхронизации по радиосигналам ГНСС ГЛОНАСС/GPS в течение не менее 2 часов, мкс, не более | 0,25 |
| Пределы допускаемого абсолютного смещения ШВ при отсутствии синхронизации по радиосигналам ГНСС, мкс/сут, не более - для ВЕКТОР-СС-РС1е-05 - для ВЕКТОР-СС-РС1е-5 - для ВЕКТОР-СС-РС1е-25 - для ВЕКТОР-СС-250. | ±4,92 ±49,2 ±291,0 ±2910,0 |
| Наименование характеристики | Значение |
| Потребляемая от ПК мощность, Вт, не более - модулей ВЕКТОР-СС-РС1е-05, ВЕКТОР-СС-РС1е-5, ВЕКТОР-СС-РС1е-25 - модуля ВЕКТОР-СС-250 | 0,6 2 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - модулей ВЕКТОР-СС-РС1е-05, ВЕКТОР-СС-РС1е-5, ВЕКТОР-СС-РС1е-25 - модуля ВЕКТОР-СС-250 | 150х24х123 95х50х26 |
| Масса, г, не более - модулей ВЕКТОР-СС-РС1е-05, ВЕКТОР-СС-РС1е-5, ВЕКТОР-СС-РС1е-25 - модуля ВЕКТОР-СС-250 | 100 100 |
| Время установления рабочего режима, мин, не более | 30 |
| Продолжительность непрерывной работы, ч/сут, не менее | 24 |
| Рабочие условия эксплуатации | 2 группа по ГОСТ 22261-94 |
| Средняя наработка на отказ, ч, не менее | 24000 |
| Срок службы, лет | 10 |
наносится типографским способом на титульные листы паспорта, руководства по эксплуатации и на корпус устройства в виде наклейки.
Таблица 3 - Комплект средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Модуль приемовычислительный ВЕКТОР-СС | - | 1(*) |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | КБРД.468261.006РЭ | 1 |
| Паспорт | КБРД.468261.006ПС | 1 |
| Методика поверки | КБРД.468261.006МП | 1 |
| * Поставляется одна из модификаций модуля по выбору Заказчика | ||
осуществляется по документу КБРД .468261.006МП «Инструкция. Модули приёмовычислительные серии ВЕКТОР-СС. Методика поверки», утверждённому ООО «КИА»
15.08.2018 г.
Основные средства поверки:
стандарт частоты рубидиевый Ч1-2010 (регистрационный номер в Федеральном информационном фонде 51871 -12);
осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик модулей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
КБРД .468261.007ТУ Модули приёмовычислительные серии ВЕКТОР-СС. Технические условия
| Зарегистрировано поверок | 24 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
