Государственный реестр средств измерений

Твердомеры динамические ТУКАН К-18, 73181-18

73181-18
Твердомеры динамические ТУКАН К-18 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла HRC и Бринелля HB.
Карточка СИ
Номер в госреестре 73181-18
Наименование СИ Твердомеры динамические
Обозначение типа СИ ТУКАН К-18
Изготовитель ООО "ИСКРОЛАЙН Пром Групп Рус", г. Санкт-Петербург
Год регистрации 2018
Срок свидетельства 21.11.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры динамические ТУКАН К-18 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла HRC и Бринелля HB.

Описание

Твердомеры представляют собой электронные приборы, состоящие из электронного блока, соединительного кабеля и датчиков динамического действия.

Принцип действия твердомера основан на определении отношения скорости удара к скорости отскока бойка от контролируемого изделия и пересчете значений определяемого отношения скоростей в значения твердости.

Датчик состоит из корпуса с опорным кольцом, подвижной втулки, спусковой кнопки, бойка с магнитом и наконечником из карбида вольфрама, катушки индуктивности и пружины. Магнитный бойек под действием силы упругости пружины перемещается через катушку и индуцирует в ней электрическое напряжение, пропорциональное скоростям падения и отскока.

Сигналы датчика обрабатываются микроконтроллером электронного блока. Электронный блок твердомера отображает на дисплее информацию об измерении твердости, осуществляет переключение шкал, сохраняет во встроенной памяти статистику измерений, а также настройки для измерений твердости различных изделий.

Твердомеры динамические ТУКАН К-18 выпускаются в модификациях ТУКАН К-18 А, ТУКАН К-18В, ТУКАН К-18С, ТУКАН К-18Е, ТУКАН К-18М, ТУКАН К-18Т, различающихся количеством опций программного обеспечения (программными пакетами).

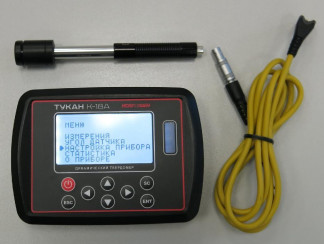

Внешний вид твердомеров с указанием мест опломбирования и нанесения знака утверждения типа представлен на рисунках 1, 2, 3.

Программное обеспечение

Рисунок 2 - Торцевая панель твердомеров

Встроенное программное обеспечение (ПО) используется для обработки результатов измерений, для управления настройками работы твердомеров, для статистического анализа и хранения данных.

Защита встроенного ПО осуществляется при помощи пароля (ID code) и аппаратнопрограммного микроконтроллера.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LeebTest

Номер версии (идентификационный номер) ПО

1.8.003.05

Цифровой идентификатор ПО

FA385E27

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики твердомеров

Наименование характеристики

Значение

1

2

Диапазоны измерений твердости

-    по шкале HRC

-    по шкале ИВ

от 20 до 67 от 75 до 450

1

2

Пределы допускаемой абсолютной погрешности измерений твер

дости:

- в диапазоне от 20 до 67 HRC

±2

- в диапазоне от 75 до 150 HB

±10

от 150 включ. до 300 HB

±15

от 300 включ. до 450 HB

±20

Таблица 3 - Технические характеристики твердомеров

Наименование характеристики

Значение

Г абаритные размеры, мм, не более - электронного блока

- длина

145

- ширина

105

- высота

35

- датчика:

- диаметр

22

- длина

150

Масса, кг, не более:

- электронного блока

0,4

- датчика

0,15

Время единичного измерения, с, не более

3

Время непрерывной работы, ч, не менее

8

Напряжение питания от Li-ion аккумулятора, В

4,2

Средняя наработка на отказ, ч, не менее

8000

Рабочие условия эксплуатации:

- температура окружающей среды, °С;

от +1 до +40

- относительная влажность воздуха при температуре +25 °С, %

от 20 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Таблица 4 - Характеристики программных пакетов модификаций твердомеров

Наименование параметра

Прог

раммный пакет модификаций

ТУКАН

К-18А

ТУКАН

К-18В

ТУКАН

К-18С

ТУКАН

К-18Е

ТУКАН

К-18М

ТУКАН

К-18Т

Количество дополнительных шкал твердости, не менее

10

5

5

5

5

10

Емкость памяти результатов измерений, не менее

15000

15000

10000

15000

15000

10000

Количество именных блоков результатов измерений, создаваемых в памяти, не менее

256

128

128

128

256

128

Наличие световой сигнализации о выходе результата измерения за допустимые границы

есть

нет

есть

нет

есть

есть

Наличие связи с персональным компьютером по USB порту

есть

нет

нет

есть

есть

есть

Знак утверждения типа

наносят на заднюю крышку электронного блока полиграфическим способом, на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность твердомеров

Наименование

Обозначение

Коли

чество

Твердомеры динамические в составе:

-    электронный блок

-    датчик

-    соединительный кабель

ТУКАН К-18

1 шт.

1 шт.* 1 шт.

Меры твердости эталонные

**

Адаптеры для криволинейных поверхностей

**

Зарядное устройство

**

Паспорт

26.51.62.110-001 -23122154-2018 ПС

1 экз.

Руководство по эксплуатации

26.51.62.110-001-23122154-2018 РЭ

1 экз.

Методика поверки

ТУКАН К-18.01 МП

1 экз.

Сумка для транспортировки и хранения

В соответствии с КД предприятия - изготовителя

1 шт.

* количество определяется договором поставки.

** количество, тип и необходимость поставки определяются договором поставки

Поверка

осуществляется по документу ТУКАН К-18.01 МП «Твердомеры динамические ТУКАН К-18. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 12.09.2018 г.

Основные средства поверки:

-    меры твердости эталонные МТР (регистрационный №1054-08) 2 разряда по ГОСТ 8.064-94 с номинальными значениями (25±5) HRC; (45±5) HRC; (65±5) HRC;

-    меры твердости эталонные МТБ (регистрационный №5932-08) 2 разряда по ГОСТ 8.062-85 с номинальными значениями (100±25) HB10/1000/10, (200±50) HB10/3000/10, (400±50) HB10/3000/10.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки при первичной поверке наносится в паспорт, при периодической поверке, на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплутационной документации.

Нормативные документы

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерения твердости по шкалам Бринелля

ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла

ТУ 26.51.62.110-001-23122154-2018 ТУ. Твердомер динамический ТУКАН К-18. Технические условия
