| Номер в госреестре | 73182-18 |
| Наименование СИ | Датчики температуры цифровые |
| Обозначение типа СИ | "ШТРИХ ДТ" |
| Изготовитель | Общество с ограниченной ответственностью "НТЦ "Измеритель" (ООО "НТЦ Измеритель"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 21.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры цифровые «ШТРИХ ДТ» предназначены для измерений температуры жидких, газообразных и сыпучих сред.
Принцип действия основан на измерении температуры с помощью первичного термопреобразователя, обработке поступившего сигнала и преобразования в эквивалентный цифровой сигнал для передачи по каналу связи RS-485.
Датчики температуры цифровые «ШТРИХ ДТ» выпускаются в металлических, залитых внутри компаундом, корпусах. Датчики не имеют экрана, индикация результатов измерений возможна только на экране подключаемого по каналу RS-485 устройства.

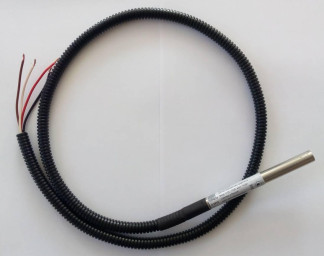

Общий вид датчиков температуры цифровых «ШТРИХ ДТ» представлен на рисунке 1.
Пломбирование датчиков температуры цифровых «ШТРИХ ДТ» не предусмотрено.
Программное обеспечение (ПО) состоит из внутреннего ПО, встроенного в датчики температуры цифровые «ШТРИХ ДТ», и внешнего ПО, устанавливаемого на персональный компьютер (ПК).
Внутреннее ПО является метрологически значимым. Идентификационные данные программного обеспечения указаны в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | termo 241 |
| Номер версии (идентификационный номер) ПО | не ниже 15.05.2018 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «Конфигуратор «ШТРИХ ДТ», устанавливаемое на ПК, является метрологически незначимым.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от -40 до -10 °С, включ. - в диапазоне св. -10 до +85 °С | ±0,25 ±0,2 |
| Дискретность представления результата измерений, °С | 0; 0,1; 0,01 (на выбор) |
| Время отклика по ГОСТ Р 56940-2016, мин, не более | 5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 5 до 15 |
| Габаритные размеры (длинахдиаметр), без учета кабеля, мм, не более | 115x10 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +85 |
| Предельные температуры, после воздействия которых «ШТРИХ ДТ» сохраняет свою работоспособность,°С | -60; +90 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 67 |
| Средняя наработка на отказ, ч, не менее | 45000 |
| Срок службы, лет | 8 |
наносится типографским способом на этикетку на приборе, титульный лист руководства по эксплуатации и паспорт.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры цифровой | ШТРИХ ДТ | 1 шт. |
| Паспорт | SM17094.00.00 ПС | 1 экз. |
| Руководство по эксплуатации | SM17094.00.00 РЭ | 1 экз. на партию |
| Методика поверки | РТ-МП-5476-442-2018 | 1 экз. на партию |
осуществляется по документу РТ-МП-5476-442-2018 «ГСИ. Датчики температуры цифровые «ШТРИХ ДТ». Методика поверки», утверждённому ФБУ «Ростест-Москва» 05 сентября 2018 г. Основные средства поверки:
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- эталонные термометры сопротивления в диапазоне от минус 40 до плюс 85 °С, 3 разряд по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 56940-2016 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению
ТУ 26.51.51-241-52375904-2018 Датчики температуры цифровые «ШТРИХ ДТ». Технические условия
| Зарегистрировано поверок | 1366 |
| Поверителей | 4 |
| Актуальность данных | 07.12.2024 |
