Измерители параметров ферромагнитных сердечников тороидальной формы Ш1-23, 73183-18

Назначение

Измерители параметров ферромагнитных сердечников тороидальной формы Ш1-23 (далее - измерители) предназначены для измерения индуктивности обмотки ферромагнитных сердечников тороидальной формы.

Описание

Принцип действия измерителей основан на измерении индуктивности резонансным методом, при котором значение индуктивности определяется через частоту генерации автогенератора с резонансным контуром, образованным измеряемой индуктивностью и встроенным конденсатором. Значение индуктивности рассчитывается по формуле (1):

L = F77-    °)

C • Ю

где L - индуктивность кольца С - емкость конденсатора Ю - частота резонанса

Функционально измерители выполнены в виде моноблока. Для измерения индуктивности обмотки ферромагнитных сердечников тороидальной формы используется адаптер, который имитирует обмотку сердечника, состоящую из 10 витков, что позволяет проводить измерения без непосредственной намотки обмотки на сердечник.

Электропитание измерителя осуществляется от сети

Измеритель позволяет индицировать магнитную проницаемость ферромагнитного сердечника исходя из измеренного значения индуктивности и геометрических размеров сердечника, которая рассчитывается в соответствии с ГОСТ 12635-67. Материалы магнитомягкие высокочастотные. Методы испытаний в диапазоне частот от 10 кГц до 1 МГц по формуле (2):

где D - внешний диаметр кольца

d - внутренний диаметр кольца h - высота кольца ц0 = 4n* 10-7 Гн/м

Измерители используются на предприятиях, производящих и эксплуатирующих электронные и электротехнические объекты, в качестве технологических систем входного/выходного контроля в процессе производства ферромагнитных колец, а также при контроле изделий для монтажа особо сложных электро- и радиотехнических изделий.

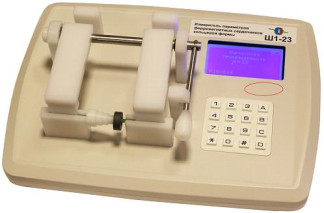

Внешний вид измерителей с указанием мест нанесения знака утверждения типа и пломбирования представлен на рисунках 1, 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Программное обеспечение

Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не может быть изменена пользователем, корпуса измерителей опломбированы.

Таблица 3 - Характеристики программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на лицевую панель электронного блока по технологии предприятия-изготовителя и на титульный лист руководства по эксплуатации ЛДПА.411174.001РЭ типографским способом.

Комплектность

Комплект поставки измерителей приведен в таблице 4.

Таблица 4 - Комплектность измерителей параметров ферромагнитных сердечников тороидальной формы Ш1-23_

Поверка

осуществляется по документу ЛДПА.411174.000 МП «Измерители параметров ферромагнитных сердечников тороидальной формы Ш1-23. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20.07.2018 г.

Основные средства поверки:

- мера индуктивности из комплекта Р593, рег. № 2412-69, диапазон значений от 10 до 300 мкГн, относительная погрешность 0,3 %;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ ЛДПА.411174.001 «Измерители параметров ферромагнитных сердечников тороидальной формы Ш1-23. Технические условия»
