Весы автомобильные АВ, 73184-18

Назначение

Весы автомобильные АВ (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме и/или для измерений в движении полной массы ТС и нагрузок на отдельные оси или группы осей.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые/цифровые электрические сигналы с датчиков поступают в индикатор/терминал, содержащий аналогово-цифровой преобразователь, где сигналы преобразуются в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели индикатора/терминала вместе с функциональной клавиатурой и/или на дисплее ПК.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и индикатора/терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.).

В весах используются:

-    датчики весоизмерительные тензорезисторные С16А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер в ФИФ) 67871-17) производство «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;

-    датчики весоизмерительные тензорезисторные HLQ BLC и ELC (регистрационный номер в ФИФ 21177-13), производство «Hottinger Baldwin Messtechnik GmbH», Германия;

-    датчики весоизмерительные тензорезисторные H8C, H8H, BM14G, HM14C (регистрационный номер в ФИФ 55371-13), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;

-    датчики весоизмерительные тензорезисторные Н и С (регистрационный номер в ФИФ 53636-13), производство ЗАО «ВИК «Тензо - М», Россия, п. Красково.

В качестве индикатора/терминала в весах используются:

-    приборы весоизмерительные МИ (модификации МИ ВДА (ВЖА)/12Я и МИ ВДА (ВЖА)/7Я) (регистрационный номер в ФИФ 61378-15), производство ООО «МИДЛиК», г. Москва;

-    приборы весоизмерительные CI 5010А (регистрационный номер в ФИФ № 50968-12), производство «^AS Corporation», Р. Корея;

-    приборы весоизмерительные DIS2116 (регистрационный номер в ФИФ 61809-15), производство «Hottinger Baldwin Messtechnik GmbH», Германия.

Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP и т.п.

В весах предусмотрены следующие устройства и функции:

а) в режиме статического взвешивания в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

-    устройство автоматической установки на нуль (п.Т.2.7.2.3);

-    устройство первоначальной установки на нуль (п.Т.2.7.2.4);

-    устройство слежения за нулем (п.Т.2.7.3);

-    устройство уравновешивания тары (п.Т.2.7.4.1);

б) в режиме взвешивания в движении:

-    автоматическая регистрация массы и скорости движения ТС;

-    сигнализация о превышении допускаемой скорости движения ТС;

-    сигнализация о перегрузе.

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений;

-    заводской номер;

-    класс точности при определении полной массы ТС;

-    класс точности при определении нагрузки на одиночную ось (при необходимости);

-    класс точности при определении нагрузки на группу осей (при необходимости);

-    максимальная рабочая скорость Vmax, км/ч;

-    минимальная рабочая скорость Vmin, км/ч;

-    максимальное число осей ТС (при необходимости) Amax

Модификации весов при заказе имеют обозначения вида:

АВ- С(Д)-Х- 1-2-3-4

где «АВ» - тип весов;

«С(Д)» - варианты исполнения (С - статистическое взвешивание, Д - для взвешивания в движении, СД -для взвешивания в статике и в движении);

«Х» - максимальная нагрузка, Max, т (30, 40, 60, 80, 100, 150, 200);

«1» - габариты (длина х ширина), м;

«2» - значение е, кг (для статического режима взвешивания);

«3» - класс точности при определении полной массы ТС: 0,5; 1; 2; 5 (для режима взвешивания в движении);

«4» - класс точности при определении нагрузки на оси: B, C, D, E (для режима взвешивания в движении).

Примеры записи при заказе: АВ-С-60-18/3.0-20, АВ-Д-40-15/3.0-0,5(В), АВ-СД-40-15/3-20-0,5(В).

Весы выпускаются однодиапазонными, двухинтервальными и трехинтервальными, в модификациях АВ-С-30, АВ-С-40, АВ-С-60, АВ-С-80, АВ-С-100, АВ-С-150, АВ-С-200, АВ-Д (СД)-30, АВ-Д(СД)-40, АВ-Д(СД)-60, АВ-Д(СД)-80, АВ-Д(СД)-100, АВ-Д(СД)-150, АВ-Д(СД)-200, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков.

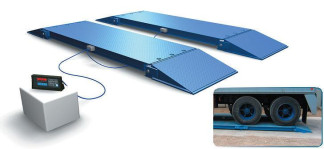

Общий вид весов представлен на рисунках 1, 2 и 3, терминалов на рисунке 4.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 5.

Бесфундаментные

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых или цифровых данных и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 4, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на терминале.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

1 Статический режим взвешивания

Класс точности по ГОСТ OIML R 76-1-2011 .....................................................средний (III).

Значения Мах и Min, d, е, числа поверочных интервалов (n) при поверке для модификаций весов приведены в таблице 2.

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблицах 4, для массы нетто при любом значении массы тары, соответственно.

2 Режим взвешивания в движении

Значения Мах, Min, цены деления d, класса точности по ГОСТ 33242-2015 при определении полной массы ТС и при определении нагрузки на одиночную ось или на группу осей для модификаций весов приведены в таблице 4.

Таблица 4 - Метрологические характеристики

Максимальное значение измеренной полной массы ТС, т .........................................Мах-n, где n -

число осей ТС

МРЕ при определении полной массы ТС в движении не превышают большего из следующих значений:

а)    рассчитанному в соответствии с таблицей 5 и округленного до ближайшего значения цены деления;

б)    1dn - при первичной поверке, 2dn - при периодической поверке, где n - число осей при суммировании.

Таблица 5 - Метрологические характеристики

Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а)    значения в соответствии с таблицей 6, округленного до ближайшего значения цены деления;

б)    1d - при первичной поверке, 2d - при периодической поверке.

Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а)    значения в соответствии с таблицей 7, округленного до ближайшего значения цены деления;

б)    1dn - при первичной поверке, 2dn - при периодической поверке, где n - число осей в группе, для одиночных осей n = 1.

Таблица 7 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ фотохимическим способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Поверка

осуществляется

-    при статическом взвешивании по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов);

-    при взвешивании в движении по документу ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки».

Основные средства поверки:

-    рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от

2 до 20 кг; от 200 до 5000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования» (при статическом взвешивании и взвешивании в движении);

-    контрольные ТС по ГОСТ 8.646-2015 (при взвешивании в движении).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 4.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания

ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний

ГОСТ 8.646-2015 ГСИ Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки

ГОСТ 8.021-2015 ГСИ Государственная поверочная схема для средств измерения массы ТУ 28.29.31-001-13019946-2018 Весы автомобильные АВ. Технические условия
