Система измерений количества и показателей качества нефти СИКН № 1012 "Подключение пункта накопления и отбора нефти АО "Саханефтегазсбыт" к магистральному нефтепроводу "Восточная Сибирь-Тихий океан" на левом берегу реки Лена (учас, 73185-18

Назначение

Система измерений количества и показателей качества нефти СИКН № 1012 «Подключение пункта накопления и отбора нефти АО «Саханефтегазсбыт» к магистральному нефтепроводу «Восточная Сибирь-Тихий океан» на левом берегу реки Лена (участок 1721,45 км)» (далее - СИКН) предназначена для измерения массы нефти.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых, преобразователей давления, датчиков температуры, преобразователей плотности, влагомеров по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

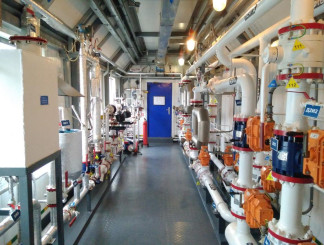

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

1)    Блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочих и одной контрольно-резервной). На каждой измерительной линии установлены:

-    счетчик-расходомер массовый Micro Motion, модели CMF 300, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 13425-06;

-    датчик температуры 644, регистрационный номер 39539-08;

-    преобразователь давления измерительный EJX 530A, регистрационный номер 28456-04.

2)    Блок измерений показателей качества нефти (БИК), предназначен для измерения показателей качества нефти, в состав БИК входят:

-    преобразователь плотности жидкости измерительный 7835, регистрационный номер 15644-06;

-    влагомеры нефти поточные УДВН-1пм (рабочий и резервный), регистрационный номер 14557-05;

-    датчик температуры 644, регистрационный номер 39539-08;

-    преобразователь давления измерительный EJX 530A, регистрационный номер 28456-04.

3)    Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В составе СОИ:

-    комплекс измерительно-вычислительный Вектор-02, регистрационный номер 62761-15;

-    два автоматизированных рабочих места (АРМ) оператора, оборудованных персональным компьютером и средствами отображения и печати.

4)    Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик счетчиков-расходомеров массовых, включает в себя:

-    установка трубопоршневая Сапфир М-300-6,3, регистрационный номер 23520-07;

-    датчики температуры 644, регистрационный номер 39539-08;

-    преобразователи давления измерительные EJX 530A, регистрационный номер 28456-04.

СИКН обеспечивает выполнение следующих функций:

-    автоматическое вычисление массы «брутто» нефти;

-    автоматизированное вычисление массы «нетто» нефти;

-    автоматическое измерение технологических параметров (температуры и давления);

-    автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);

-    отображение (индикацию), регистрацию и архивирование результатов измерений;

-    поверку СИ (МПР) на месте эксплуатации без прекращения учётных операций;

-    контроль MX СИ (МПР, ПП, ПВ) на месте эксплуатации без прекращения ТКО;

-    отбор объединённой пробы нефти по ГОСТ 2517 -2012;

-    получение 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

-    дистанционное управление запорной арматурой;

-    контроль герметичности запорной арматуры, влияющей на результат измерений по

СИКН.

Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти СИКН № 1012 осуществляется согласно МИ 3002-2006.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного Вектор-02 и ПО АРМ оператора «Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационные данные программного обеспечения приведены в таблице 1

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность

Комплектность СИКН представлена в таблице 4.

Поверка

осуществляется по документу МП 73185-18 «ГСИ. Система измерений количества и показателей качества нефти СИКН № 1012 на объекте «Подключение пункта накопления и отбора нефти АО «Саханефтегазсбыт» к магистральному нефтепроводу «Восточная Сибирь-Тихий океан» на левом берегу реки Лена (участок 1721,45 км)». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 02.07.2018 г.

Основные средства поверки:

-    поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону расходов измерительной линии, в том числе трубопоршневая поверочная установка (рабочий эталон 2-го разряда согласно государственной поверочной схеме для средств измерений массы и объема жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256);

-    средства поверки в соответствии с документами на поверку средств измерений, входящих в состав СИКН.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти СИКН № 1012 на объекте подключения к магистральному нефтепроводу «Восточная Сибирь - Тихий океан» на левом берегу реки Лена.

Сведения о методах измерений

Инструкция. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 1012 «Подключение пункта накопления и отбора нефти АО «Саханефтегазсбыт» к магистральному нефтепроводу «Восточная Сибирь-Тихий океан» на левом берегу реки Лена (участок 1721,45 км). Методика разработана и аттестована 28.06.2018 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 1325/01.00248-2014/2018.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти СИКН № 1012 «Подключение пункта накопления и отбора нефти АО «Саханефтегазсбыт» к магистральному нефтепроводу «Восточная Сибирь -Тихий океан» на левом берегу реки Лена (участок 1721,45 км)»

МИ 3532-2015 Рекомендация. Государственная система обеспечения единства измерений. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
