Государственный реестр средств измерений

Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG - F, 73188-18

73188-18
Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG - F (далее - расходомеры) предназначен для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.
Карточка СИ
Номер в госреестре 73188-18
Наименование СИ Расходомеры-счетчики газа ультразвуковые
Обозначение типа СИ Turbo Flow UFG - F
Изготовитель ООО НПО "Турбулентность-Дон", с. Чалтырь
Год регистрации 2018
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG - F (далее - расходомеры) предназначен для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.

Описание

Принцип работы расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода газа.

Расходомеры состоят из:

-    преобразователя расхода ультразвукового (далее - УПР) с установленными четырьмя ультразвуковыми приемо-передатчиками и преобразователями температуры и давления;

-    электронного блока (далее - ЭБ), который осуществляет прием - передачу сигналов через ультразвуковые приемо-передатчики, их преобразование, обработку и вычисление расхода газа с последующим формированием цифрового выходного сигнала;

-    вычислителя расхода (далее - ВР), который обрабатывают входные сигналы по каналам измерений расхода, давления и температуры и вычисляют объем, объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам с учетом введенных теплофизических параметров измеряемой среды.

Расходомеры обеспечивают выполнение следующих функций:

-    измерение объемного расхода в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенного к стандартным условиям, а также вычисление массового расхода и массы газов;

-    архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления архивов событий и параметров функционирования;

-    введение и регистрацию значений условно-постоянных величин;

-    защиту от несанкционированного доступа к параметризации и архивам;

-    передачу измеренных данных, параметров настройки и архивной информации;

-    разделение и ограничение напряжения и тока в искробезопасных цепях.

Расходомеры обеспечивают вывод на показывающее устройство следующих параметров:

-    текущего значения объемного расхода газа;

-    текущего значения объемного расхода газа, приведенного к стандартным условиям;

-    текущего значения температуры измеряемой среды;

-    текущего значения давления измеряемой среды;

-    текущего значения скорости потока измеряемой среды;

-    текущего значения скорости звука;

-    текущего значения накопленного объема газа, приведенного к стандартным условиям;

-    текущих параметров даты и времени;

-    суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (часы, сутки, месяц);

-    суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;

-    параметров функционирования расходомеров.

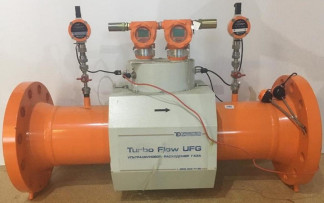

Общий вид расходомеров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Вид сбоку    Вид с дерху

1 - пломба свинцовая для нанесения знака поверки;

2 - места под клеймо завода изготовителя способом давления на специальную мастику;

3 - отверстие для навесной пломбы для нанесения знака поверки.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест

нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Turbo Flow UFG-F

Номер версии (идентификационный номер) ПО

UFG.F

Цифровой идентификатор ПО

2.00

Метод расчета цифрового идентификатора ПО

0x176C298B

Защита ПО расходомеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расхода газа при рабочих условиях, м3/ч

от 22 до 4400

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, %

±1,0

Верхний предел измерений абсолютного давления (ВПИ), МПа

1,6

Пределы допускаемой относительной погрешности измерений давления, %

±0,25

Пределы допускаемой приведенной погрешности УПР преобразования значения расхода в токовый выходной сигнал (от 4 до 20 мА), %

±0,1

Пределы допускаемой относительной погрешности УПР преобразования значения расхода газа в частотный выходной сигнал, %

±0,1

Диапазон температуры измеряемого газа, °С

от -30 до +70

Пределы допускаемой абсолютной погрешности измерений температуры газа, °С

± (0,15 + 0,005 |t|) где t - измеряемая температура

Пределы допускаемой относительной погрешности вычислителя ВР вычислений массового расхода и массы газа, объемного расхода и объема газа, приведенного к стандартным условиям, %

±0,02

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диаметр условный, мм

200

Цифровой проводной интерфейс Цифровые беспроводной интерфейс

протокол MODBUS RTU по интерфейсу RS-485 Bluetooth

Маркировка взрывозащиты

1 Ex dib [ia Ga] IIC T4 Gb 1 Ex d [ia Ga] IIC T4 Gb

Параметры электрического питания, В:

от внешнего блока питания от 12 до 24

Потребляемая мощность, Вт, не более

6,0

Масса, кг

120

Г абаритные размеры, мм

- высота

850

- ширина

450

- длина

1100

Условия эксплуатации:

- температура окружающего воздуха, °С

от -30 до +70

- относительная влажность воздуха, %,

до 95

- атмосферное давление, кПа

от 84,0 до 106,7

Средняя наработка на отказ, ч, не менее

70000

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Расходомеры-счетчики газа ультразвуковые

Turbo Flow UFG - F

2 шт.

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Руководство по эксплуатации

ТУАС.407252.001 РЭ

1 экз.

Расходомер - счетчик газа ультразвуковой Turbo Flow UFG - F. Паспорт

ТУАС.407252.001 ПС

2 экз.

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG - F. Методика поверки

МП 208-043-2018

1 экз.

Поверка

осуществляется по документу МП 208-043-2018 «ГСИ. Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG - F. Методика поверки», утвержденному ФГУП «ВНИМС» 23.07.2018 г. Основные средства поверки:

-    установка поверочная счетчиков газа УПСГ-6500 (регистрационный номер 43974-10), диапазон от 0,01 до 7500 м /ч, пределы относительной погрешности ±0,3%;

-    калибратор многофункциональный МС5-Я (регистрационный номер 22237-08), диапазон измерений частот импульсов от 0,0028 Гц до 50 кГц, пределы абсолютной погрешности ±1 импульс; диапазон измерений силы постоянного тока от минус 100 до 100 мА, погрешность не более (0,02 % от показаний + 1,5 мкА);

-    рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012, в диапазоне значений от 0,1 до 6 МПа;

-    термометр лабораторный электронный ЛТ-300 (регистрационный номер 45379-10), диапазош от минус 50 до плюс 300 °С, ПГ ±0,05 °С в диапазоне от минус 50 до плюс 200 °С;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт расходомер или на свидетельство о поверке и на пломбы, ограничивающие доступ к узлам регулировки и настройки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
