| Номер в госреестре | 73189-18 |
| Наименование СИ | Расходомер |
| Обозначение типа СИ | Turbo Flow GFG-F |
| Изготовитель | ООО НПО "Турбулентность-Дон", с. Чалтырь |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомер Turbo Flow GFG-F (далее расходомер) предназначен для измерений объемного расхода газа в рабочих условиях и вычисления объема, объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа - природного, воздуха, азота, а также других однокомпонентных газов и газовых смесей известного состава.
Принцип действия расходомера основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа, протекающего через него. В качестве чувствительного элемента преобразователя расхода используется струйный генератор. Парциальный расход, протекающий через чувствительный элемент, обеспечивается устройством формирования расхода. Частота колебаний воспринимается пьезопреобразователем и преобразовывается в электрический частотный сигнал, поступающий в электронный блок преобразователя расхода. В электронном блоке частотный электрический сигнал, поступивший от пъезопреобразователя, преобразуется в цифровой сигнал, определяющий объемный расход газа в рабочих условиях. Сигналы, сформированные в электронном блоке, поступают в вычислитель параметров, в котором выполняются вычисления объема газа, объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа.
Расходомер состоит из:
- преобразователя расхода (далее - ПР);
- устройства формирования расхода (далее - УФР), предназначенного для формирования парциального расхода, измеряемого ПР. УФР представляет собой корпус круглого сечения -измерительный участок (включающий необходимые прямолинейные участки) с установленной в нем специальной износоустойчивой диафрагмой с коническим входом;
- преобразователя температуры (далее - ПТ);
- преобразователя давления (далее - ПД).
ПР выполнен в виде конструктивно законченного узла и состоит из:
- чувствительного элемента (далее - ЧЭ) - струйного генератора с пьезопреобразователем;
- электронного блока (далее - ЭБ);
- вычислителя параметров (далее - ВП), принимающего информацию по каналам расхода, давления и температуры от ЭБ и вычисляющего объем при рабочих условиях, объемный расход и объем газа, приведенные к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам, с учетом измеренных или введенных теплофизических параметров измеряемой среды. ВП может иметь показывающее устройство для отображения информации и клавиатуру для управления. Вычислитель параметров вынесен во внешний терминал (далее - ВТ). ВТ подключается к ПР посредством цифровой линии связи.
Расходомер обеспечивает выполнение следующих функций:
- измерение объемного расхода газа в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенных к стандартным условиям, вычисление массового расхода и массы газов;
- архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объемного расхода, объема, температуры, давления, архивов событий и параметров функционирования;
- передачу измеренных данных, параметров настройки и архивной информации;
- разделение и ограничение напряжения и тока в искробезопасных цепях.
Расходомер обеспечивает вывод на показывающее устройство (индикатор) следующих
параметров:
- текущее значение объемного расхода газа;
- текущее значение объемного расхода газа, приведенного к стандартным условиям;
- текущее значение температуры измеряемой среды;
- текущее значение давления измеряемой среды;
- текущие дату и время;
- суммарный объем газа в рабочих условиях и объем газа, приведенного к стандартным условиям, средние значения температуры и давления за установленные интервалы времени (секунды, минуты, часы, сутки, месяц);
- суммарный накопленный объем газа в рабочих условиях и объема газа, приведенный к стандартным условиям, с момента пуска в эксплуатацию;
- время работы с момента пуска в эксплуатацию;
- время работы в режиме присутствия нештатных ситуаций;
- параметры функционирования расходомера.

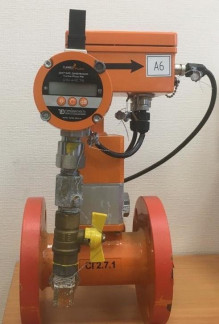

Общий вид расходомера представлен на рисунке 1.
а) Расходомер Turbo Flow GFG-F 0
б) Внешний терминал
расходомера
Turbo Flow GFG-F
Рисунок 1 - Общий вид расходомера Turbo Flow GFG-F
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Turbo FtawGRG
L.
*1
мэаазяа
—
П
1 - места для пломбы изготовителя (способом давления на специальную мастику);
2 - места для нанесения знака поверки (способом давления на специальную мастику);
3 - пломба свинцовая изготовителя;
4 - отверстия под пломбу навесную изготовителя.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и пломбы завода-изготовителя
Программное обеспечение (ПО) расходомера по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GFG |
| Номер версии (идентификационный номер) ПО | 4.45 |
| Цифровой идентификатор ПО | 0x3C1CC82F |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода газа, м3/ч | от 4 до 400 |
| Пределы допускаемой относительной погрешности измерений объемного расхода газа в рабочих условиях, % | ±1,0 |
| Верхний предел измерений абсолютного давления (ВПИ), МПа | 0,16 |
| Пределы допускаемой относительной погрешности измерений давления, % | ±0,25 |
| Рабочий диапазон измерений давления, % ВПИ | от 33 до 100 |
| Диапазон температур измеряемого газа, °С | от -50 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | ±(0,15 + 0,002|t|) где t - измеряемая температура |
| Пределы допускаемой относительной погрешности вычислений массового расхода и массы газа, объема, объемного расхода и объема газа, приведенного к стандартным условиям, % | ±0,02 |
| Пределы допускаемой приведенной погрешности преобразования значения расхода в токовый выходной сигнал (от 4 до 20 мА), выраженной по отношению к диапазону выходного токового сигнала, % | ±0,1 |
| Пределы допускаемой относительной погрешности преобразования значения расхода газа в частотный выходной сигнал, % | ±0,1 |
| Пределы допускаемой приведенной погрешности измерений постоянного тока (от 4 до 20 мА), выраженной по отношению к диапазону выходного токового сигнала, % | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр условный, мм | 50 |
| Цифровой проводной интерфейс | MODBUSRTU |
| Масса расходомера, кг, не более | 8 |
| Габаритные размеры расходомера, мм, не более: - высота | 350 |
| - ширина | 175 |
| - длина | 280 |
| Наименование характеристики | Значение |
| Параметры электрического питания, В: - ПР - ВТ | от внешнего блока питания от 12 до 18 от сети ~220 ± 22 |
| Потребляемая мощность, Вт, не более | 15 |
| Маркировка взрывозащиты | 0 Ex ia IIC T4 Gа |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -50 до +70 до 95 |
наносится на маркировочную табличку, закрепленную на ПР и ВТ методом аппликации и на титульные листы руководства по эксплуатации и паспорта печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Расходомер | Turbo Flow GFG-F | 1 шт. |
| Расходомеры Turbo Flow GFG. Руководство по эксплуатации | ТУАС.407299.001 РЭ | 1 экз. |
| Расходомер Turbo Flow GFG-F. Паспорт | ТУАС.407299.001 ПС | 1 экз. |
| Расходомер Turbo Flow GFG-F. Методика поверки | МП 208-048-2017 | 1 экз. |
осуществляется по документу МП 208-048-2017 «ГСИ. Расходомер Turbo Flow GFG-F. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 июля 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 с пределами допускаемой относительной погрешности ±0,3% и диапазоном измерений от 4 до 400 м3/ч;
- калибратор многофункциональный МС5-Я (регистрационный номер 22237-08), диапазон измерений частот импульсов от 0,0028 Гц до 50 кГц, пределы абсолютной погрешности ±1 импульс; диапазон измерений силы постоянного тока от -100 до 100 мА, погрешность не более (0,02 % от показаний + 1,5 мкА);
- рабочий эталон единицы избыточного давления 1-го разряда по ГОСТ Р 8.802-2012, в диапазоне значений от 0,04 до 0,6 МПа;
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 45379-10), диапазош от минус 50 до плюс 300 °С, ПГ ±0,05 °С в диапазоне от минус 50 до плюс 200 °С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт расходомера или на свидетельство о поверке и на специальную мастику в местах крепления крышек составных частей расходомера.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к расходомеру Turbo Flow GFG-F
ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
