Государственный реестр средств измерений

Весы электронные PDC и PRII-D, 73191-18

Весы электронные PDC и PRII-D (далее - весы) предназначены для измерений массы различных грузов.
Карточка СИ
Номер в госреестре 73191-18
Наименование СИ Весы электронные
Обозначение типа СИ PDC и PRII-D
Изготовитель "CAS CORPORATION", Республика Корея
Год регистрации 2018
Срок свидетельства 21.11.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы электронные PDC и PRII-D (далее - весы) предназначены для измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный массе груза. Аналоговый электрический сигнал преобразуется в цифровой вид в аналоговоцифровом преобразователе (АЦП) весоизмерительного устройства, и результаты взвешивания выводятся на показывающее устройство индикатора.

Конструктивно весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) со встроенным датчиком, весоизмерительного устройства. Весы PDC и PRII-D различаются исполнением корпуса. Общий вид весов показан на рисунках 1, 2.

Обозначение модификаций весов PDC имеет вид PDC-X1 X2, где:

X1 - обозначение максимальной нагрузки (Max) в килограммах;

Х2 - (если отсутствует) исполнение без показывающего устройства;

-    S (если присутствует) исполнение весов с одним показывающим устройством;

-    D (если присутствует) исполнение весов с двумя показывающими устройствами. Обозначение модификаций весов PRII-D имеет вид PRII-X1X2DX3 X4, где:

X1 - обозначение максимальной нагрузки (Max) в килограммах;

X2 - тип показывающего устройства:

E (если присутствует) - светодиодный;

C (если присутствует) - жидкокристаллический.

X3 - исполнение корпуса:

(если отсутствует) исполнение без стойки;

U (если присутствует) исполнение со стойкой.

X4 - интерфейс обмена данными:

(если отсутствует) исполнение без интерфейса обмена данными;

RS (если присутствует) исполнение с интерфейсом обмена данными RS-232;

USB (если присутствует) исполнение с интерфейсом обмена данными USB.

Модификация PDC^1S

Модификация PDC-Х!

Модификация PRII-Х1СD с жидкокристаллическим показывающим устройством

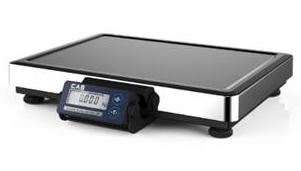

Модификация PDC-X1D Рисунок 1 - Общий вид весов электронных PDC

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство установки по уровню (Т.2.7.1);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    автоматическое устройство установки на нуль (Т.2.7.2.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство компенсации массы тары (Т.2.7.4);

-    показывающее устройство (Т.2.4) (кроме исполнения PDC- X1);

-    взвешивание в различных единицах измерения массы (2.1).

В весах предусмотрены режимы работы (4.20): счетный режим и режим дозирования (только для модификации PRII-D).

Весы PDC и PRII-D могут быть оснащены интерфейсами RS-232 и USB.

На маркировочной табличке, расположенной на боковой стенке весов, указывается следующая информация:

-    торговая марка изготовителя или его полное наименование;

-    обозначение модификации весов;

-    серийный номер;

-    класс точности весов;

-    значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е);

-    знак утверждения типа;

-    идентификатор программного обеспечения.

Для весов PRII-D знак поверки в виде разрушаемой наклейки наносится на лицевую панель весов (рисунок 3). Для весов PDC знак поверки наносится на свидетельство о поверке, т.к. конструкция весов не предусматривает нанесение знака поверки непосредственно на весы.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней части корпуса (рисунок 4). Защитная пломба ограничивает доступ к переключателю юстировки, без изменения положения, которого невозможна юстировка и настройка весов.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении защитных пломб.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

PDC

PRII-D

Идентификационное наименование ПО

-

-

Номер версии (идентификационный номер) ПО 1)

1.00

1.00

Цифровой идентификатор ПО

-

-

Примечание:

Номера версии (идентификационный номер) ПО должны быть не ниже указанного.

Технические характеристики

Метрологические характеристики весов приведены в таблице 2, технические характеристики весов указаны в таблице 3.

Таблица 2 - Метрологические характеристики

Метрологические

Обозначение модификаций

характеристики

PDC-6

PDC-15

PDC-30

PRII-6D

PRII-15D

PRII-30D

Класс точности по

III

ГОСТ OIML R 76-1-2011

(средний)

Максимальная нагрузка, (Мах1/Мах2), кг

3/6

6/15

15/30

Минимальная нагрузка, (Min), кг

0,02

0,04

0,1

Поверочный интервал е, и действительная цена деления d, (е = d), г

1/2

2/5

5/10

Пределы допускаемой погрешности, (mpe), при первичной поверке (в эксплуатации), г: Min < m < 500e

± 0,5е (± 1,0е)

500e < m < 2000e

± 1,0е (± 2,0е)

2000e < m < Мах

± 1,5е (± 3,0е)

Число поверочных интервалов, (n 1/n2)

3000/3000

Диапазон компенсации массы тары, кг

2,999

5,998

14,995

Наименование характеристики

Обозначение весов

PDC

PRII-D

Диапазон температур, ° С

от минус 10 до плюс 40

Параметры электрического питания весов:

-    от сети переменного тока (через адаптер) напряжением, В

-    частотой, Гц

-    от батарей (только для PRII-D) напряжением, В

-    от аккумулятора напряжением, В

220*1\

50 ± 1

220*1\

50 ± 1 4,5

4

Г абаритные размеры, мм, не более

370х364х69

341х383х102 (без стойки) 341х435х474(со стойкой)

Масса, кг, не более

5,2

3,5

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность весов

Наименование

Количество

Весы

1 шт.

Адаптер сетевого питания

1 шт.

*

Руководство по эксплуатации

1 шт.

* Вместо бумажного носителя может поставляться в электронном виде.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки для весов PDC наносится на свидетельство о поверке и на лицевую панель для весов PRII-D (рисунок 3).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»

Техническая документация изготовителя
