Государственный реестр средств измерений

Вискозиметры автоматические минироторные CMRV мод. 4500 и 5000, 73197-18

Вискозиметры автоматические минироторные CMRV модификаций 4500 и 5000 (далее -вискозиметры) предназначены для измерений динамической вязкости моторных масел при низких температурах.
Карточка СИ
Номер в госреестре 73197-18
Наименование СИ Вискозиметры автоматические минироторные
Обозначение типа СИ CMRV мод. 4500 и 5000
Изготовитель "Cannon Instrument Company", США
Год регистрации 2018
Срок свидетельства 21.11.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Вискозиметры автоматические минироторные CMRV модификаций 4500 и 5000 (далее -вискозиметры) предназначены для измерений динамической вязкости моторных масел при низких температурах.

Описание

Принцип действия вискозиметров основан на измерении скорости вращения ротора в зависимости от приложенного крутящего момента и сопротивления, создаваемого исследуемым продуктом, пропорционального его вязкости, и расчете предела текучести и вязкости с помощью программ, установленных в компьютер.

Частота вращения ротора измеряется оптическим датчиком. Управление процессом измерения осуществляется от внутреннего контроллера совместимого с компьютером с помощью специального программного комплекса.

Вискозиметры состоят из блока, оснащенного вискозиметрическими ячейками, в каждую из которых помещен ротор, статор и контроллер температуры.

Вискозиметры выпускаются в следующих модификациях 4500 и 5000, которые отличаются техническими характеристиками.

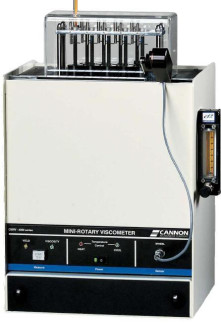

Общий вид вискозиметров представлен на рисунках 1 и 2.

Возможно обозначение буквы F на шильдике прибора дополнительно к наименованию модификации для вискозиметра, применяемого в условиях с напряжением сети 220 В.

Пломбирование корпуса вискозиметров от несанкционированного доступа не предусмотрено.

Программное обеспечение

Вискозиметры управляются от внешнего компьютера. Программное обеспечение предназначено для управления работой вискозиметра и процессом измерений, а также хранения и обработки полученных данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО имитаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

встроенное

внешнее

Идентификационное наименование ПО

соответствует

модификации

вискозиметра

VISCPRO

Номер версии (идентификационный номер) ПО

2.06

не ниже 1.00.00

Цифровой идентификатор ПО

-

3af56236fedd583e15aa76e2a263a20e1)

Алгоритм вычисления цифрового идентификатора

_

md5

1) Цифровой идентификатор ПО соответствует файлу vispro.exe

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

4500

5000

Диапазон показаний динамической вязкости, мПа-с

от 4300 до 270000

от 4300 до 100000

Диапазон измерений динамической вязкости, мПа-с

от 4300 до 100000

Пределы допускаемой относительной погрешности вискозиметра, %

±6,0

Диапазон рабочих температур, °C

от -40 до +80

Пределы допускаемой абсолютной погрешности измерения и поддержания температуры, °C

±0,05

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±22; 110±11; 115±15

- частота переменного тока, Гц

50/60

Потребляемая мощность, В-А, не более

1350

Габаритные размеры, мм, не более:

- высота

489

617

- ширина

317

284

- длина

260

396

Масса, кг, не более

18,6

23,0

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +30

- относительная влажность, %

от 10 до 90

- атмосферное давление, кПа

от 84,0 до 107,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

3000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус вискозиметра в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Вискозиметры автоматические минироторные CMRV модификаций 4500 и 5000 1)

-

1 шт.

Программное обеспечение «VISCPRO»

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 2302-0101-2017

1 экз.

1) Модификация поставляется по заказу.

Поверка

осуществляется по документу МП 2302-0101-2017 «ГСИ. Вискозиметры автоматические минироторные CMRV модификаций 4500 и 5000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 12 декабря 2017 г.

Основные средства поверки:

- рабочие эталоны единицы вязкости жидкости 2-го разряда по ГОСТ 8.025-96. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей

Техническая документация фирмы-изготовителя

73197-18
Номер в ГРСИ РФ:
73197-18
Производитель / заявитель:
"Cannon Instrument Company", США
Год регистрации:
2018
Cрок действия реестра:
21.11.2024
