Государственный реестр средств измерений

Силоизмерительные устройства Д-50В, 73207-18

73207-18
Силоизмерительные устройства Д-50В (далее по тексту Д-50В) предназначены для измерений силы на несущие стрелы агрегата стартовой системы.
Карточка СИ
Номер в госреестре 73207-18
Наименование СИ Силоизмерительные устройства
Обозначение типа СИ Д-50В
Изготовитель Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Год регистрации 2018
Срок свидетельства 22.11.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Силоизмерительные устройства Д-50В (далее по тексту Д-50В) предназначены для измерений силы на несущие стрелы агрегата стартовой системы.

Описание

Принцип действия Д-50В основан на тензометрическом способе преобразования механических нагрузок от электродомкратов стартовой системы, действующих на установленные в опоры датчики силы, в электрические сигналы.

Д-50В состоит из:

-    4-х преобразователей силоизмерительных (ПС);

-    аппаратуры обработки и отображения информации (АОИ-1);

-    аппаратуры обработки, отображения и регистрации информации (АОИ-УЗС), в качестве которой используется ПЭВМ в промышленном исполнении;

-    аппаратуры электропитания (АЭП);

-    комплекта кабелей.

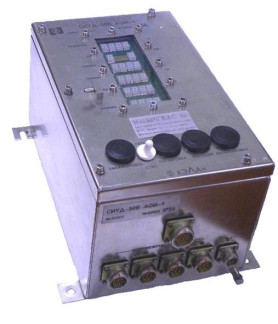

АОИ-1 располагается в основании стартовой системы и выполняет следующие функции:

-    выдает на четырехразрядный цифровой индикатор (для каждого ПС) информацию о текущем значении нагрузки на несущие стрелы стартовой системы, равной величине нагрузки на ПС, умноженной на коэффициент К = 3,69;

-    выдает на четырехразрядный индикатор информацию о величине максимальной разницы в нагрузках между отдельными стрелами (отдельными ПС);

-    производит балансировку каналов, в том числе компенсацию тарной нагрузки перед каждым циклом штатной работы;

-    производит передачу информации о нагрузках на несущие стрелы в блок АОИ-УЗС.

АЭП предназначена для обеспечения АОИ-1 стабилизированным напряжением 27 В.

Преобразователи силоизмерительные воспринимают действующую на них силу и преобразуют ее в электрический сигнал, который усиливается, оцифровывается аналого-цифровым преобразователем и передается по интерфейсу RS 485 в блок АОИ-1. Блок АОИ-1 поочередно опрашивает четыре ПС, определяет номера каналов с минимальным и максимальным кодами, а также вычисляет разницу между показаниями каналов с максимальным и минимальным значением силы. Это значение отображается на индикаторе РАЗНОСТЬ, номера каналов с минимальным и максимальным значением силы отображаются на индикаторе MAX и MIN. Данные о нагрузке ПС отображаются на индикаторах КАНАЛЫ.

АОИ-1 и АЭП соединяются переходным кабелем. Питание АЭП осуществляется от сети ~220В.

Блок АОИ-1 передает данные, отображаемые на индикаторах в блок АОИ-УЗС, в качестве которого используется промышленный ноутбук «Урал-12» с установленным на нем специальным программным обеспечением, предназначенным для отображения на экране монитора информации о текущих нагрузках на преобразователи силы и регистрацию её на жестком диске.

Таблица 2

Наименование характеристики

Значение

Диапазон измерений силы, кН (тс)

от 4,9 до 294,3 (от 0,5 до 30)

Пределы допускаемой основной приведенной погрешности к верхнему пределу измерений силы в НКУ*, %

±0,5

Пределы допускаемой приведенной погрешности к

верхнему пределу измерений силы в рабочем диапазо

± 1,0

не температур, %

Диапазон рабочих температур, оС

от -40 до +50

Масса составных частей Д-50В, кг, не более:

- преобразователя силоизмерительного** (ПС);

8

- аппаратуры обработки и отображения информации

(АОИ-1);

15

- аппаратуры электропитания (АЭП);

6,5

- АОИ-УЗС (ПЭВМ в промышленном исполнении)

5,8

Г абаритные размеры (длина х ширина х высота) или

(высота х диаметр), мм, не более:

-ПС

(145x95)

-АОИ-1

(360x220x240)

-АЭП

(200x170x123)

- АОИ-УЗС (ПЭВМ в промышленном исполнении)

(410x295x75)

Примечание:* Нормальные климатические условия характеризуются (НКУ):

-    температурой окружающей среды от +15 до +35 оС;

-    относительной влажностью воздуха от 45 до 75 %;

-    атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм.рт.ст.).

**В состав Д-50В входит 4 преобразователя силоизмерительных.

Знак утверждения типа

наносят на титульных листах эксплуатационной документации офсетным способом. Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Преобразователь силоизмерительный

СДАИ.404179.045-03

4 шт.

Аппаратура обработки и отображения информации (АОИ-1)

СДАИ.404176.021

1 шт.

Аппаратура обработки, отображения и регистрации информации АОИ-УЗС (ПЭВМ в промышленном исполнении Урал-12)

РДПИ.466226.004

1 шт.

Аппаратура электропитания АЭП

СДАИ.436431.013

1 шт.

Комплект запасных частей и принадлежностей согласно ведомости ЗИП

СДАИ.404179.041-01ЗИ

1 компл.

Кабель

СДАИ.685611.862

1 шт.

Кабель

СДАИ.685619.076

1 шт.

Кабель

СДАИ.685619.076-01

1 шт.

Кабель

СДАИ.685619.076-02

1 шт.

Кабель

СДАИ.685619.076-03

1 шт.

Кабель

СДАИ.685619.077

1 шт.

Наименование

Обозначение

Количество

Кабель

СДАИ.685619.078

1 шт.

Кабель

СДАИ.685619.078-01

1 шт.

Кабель

СДАИ.685619.078-02

1 шт.

Кабель

СДАИ.685619.078-03

1 шт.

Кабель

СДАИ.685619.079

1 шт.

Кабель

СДАИ.685619.081

1 шт.

Кабель

СДАИ.685619.082

1 шт.

Кабель

СДАИ.685612.057

1 шт.

Паспорт

СДАИ.685619.076ПС

4 экз.

Паспорт

СДАИ.685619.077ПС

1 экз.

Паспорт

СДАИ.685619.078ПС

4 экз.

Паспорт

СДАИ.685619.079ПС

1 экз.

Паспорт

СДАИ.685619.081ПС

1 экз.

Паспорт

СДАИ.685619.082ПС

1 экз.

Формуляр

СДАИ.404179.041-01ФО

1 экз.

Руководство по эксплуатации

СДАИ.404179.041-01РЭ

1 экз.

Ведомость ЗИП

СДАИ.404179.041-01ЗИ

1 экз.

Загрузочный модуль

783.00454-01 91

1 шт.

Руководство оператора

783.00454-01 34

1 шт.

Комплект монтажных частей

СДАИ.404911.002

1 компл.

Поверка

осуществляется по документу СДАИ.404179.041-01МП «Силоизмерительное устройство Д-50В. Методика поверки», утвержденному АО «НИИФИ» 04.07.2018 г.

Основные средства поверки: рабочий эталон 3-го разряда по ГОСТ 8.640-2014. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
