| Номер в госреестре | 73209-18 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50 |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 22.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50 (далее -тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых, строительных и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или плёночных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения дальномера - 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Тахеометры выпускаются в следующих модификациях: GeoMax Zoom 25 -1" N5, GeoMax Zoom 25 -2" N5, GeoMax Zoom 25 - 5" N5, GeoMax Zoom 40 -2" N5, GeoMax Zoom 40 - 5" N5, GeoMax Zoom 50 -1" A5, GeoMax Zoom 50 -1" A10, GeoMax Zoom 50 -2" A5, GeoMax Zoom 50 -2" A10, GeoMax Zoom 50 - 5" A5, GeoMax Zoom 50 - 5" A10. Все выпускаемые модификации могут выпускаться в исполнение Polar, которое отличается от стандартного расширенным диапазоном рабочих температур.
Выпускаемые модификации различаются внешним видом, применяемым программным обеспечением, погрешностью измерений углов и расстояний. В наименовании модификаций тахеометров могут быть использованы обозначения: accXess5, accXess10, neXus5 вместо А5, А10, N5 соответственно.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками управления, а также наводящий винт вертикального круга. На задней панели тахеометров расположен входной зрачок оптического центрира и панель управления с жидкокристаллическим дисплеем и кнопками управления. На боковых панелях тахеометров расположены наводящий винт горизонтального круга, отсек под аккумуляторную батарею, а также USB порт для подключения внешнего устройства накопления данных и разъем D-sub для подключения к ПК.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Общий вид тахеометров представлен на рисунках 1, 2, 3.

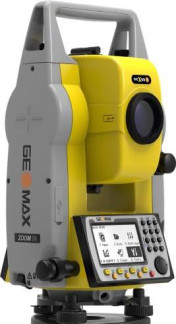

Рисунок 1 - Общий вид тахеометров элек- Рисунок 2 - Общий вид тахеометров электронных GeoMax Zoom 25 тронных GeoMax Zoom 40
Рисунок 3 - Общий вид тахеометров электронных GeoMax Zoom 50 Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть
сняты только при наличии специальных ключей
Тахеометры электронные GeoMax Zoom 40 имеют встроенное программное обеспечение (далее - ВПО) ZOOM 40, X-Pad Field "TPS Standard”, X-Pad Construction "TPS Standard”, GeoMax FIELDGenius Premium Edition. Тахеометры электронные GeoMax Zoom 25 и GeoMax Zoom 50 имеют ВПО Fusion. ВПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1, 2.
Таблица 1 - Идентификационные данные программного обеспечения для тахеометров GeoMax Zoom 40
| Идентификационное наименование ПО | ZOOM 40 | X-Pad Field "TPS Standard" | GeoMax FIELDGenius Premium Edition |
| Номер версии (идентификационный номер ПО), не ниже | 1.1.17 | 3.5 | 9.3.24.0 |
| Цифровой идентификатор ПО | 10CD91B3 | 7DC1221A | 8365CE60 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||
Таблица 2 - Идентификационные данные программного обеспечения для тахеометров GeoMax Zoom 25 и GeoMax Zoom 50
| Идентификационноенаименование ПО | Fusion |
| Номер версии (идентификационный номер ПО), не ниже | 1.00.6.019 |
| Цифровой идентификатор ПО | 96F5B7CF |
| Алгоритм вычисления цифровогоидентификатора ПО | CRC32 |
Таблица 3 - Метрологические характеристики тахеометров GeoMax Zoom 25
| Наименование характеристики | Значение | ||
| Модификация | GeoMax Zoom 25 -1" N5 | GeoMax Zoom GeoMax Zoom 25 -2" N5 25-5" N5 | |
| Диапазон компенсации компенсатора, ', не менее | ±4 | ||
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - отражательный режим - диффузный режим | от 0 до 360 от 1,5 до 3500,0 от 1,5 до 500,01) | ||
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 1 1 | ||
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±2 | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, " | 1 | 2 | 5 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм | ±2-(2+2'10-6'D) где D - измеряемое расстояние, мм | ||
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм | 2+210-6D где D - измеряемое расстояние, мм | ||
| 1) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 0,90 по ГОСТ 8.557-2007 | |||
| Наименование характеристики | Значение |
| Модификация | GeoMax Zoom GeoMax Zoom GeoMax Zoom 25 -1" N5 25-2" N5 25-5" N5 |
| У величение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 40 |
| У гловое поле зрения зрительной трубы, не менее | 1° 30' |
| Наименьшее расстояние визирования, м, не более | 1,7 |
| Цена деления круглого установочного уровня, '/мм, не более | 6/2 |
| Параметры электропитания внутреннего аккумулятора: - напряжение питания постоянного тока, В - ёмкость, А/ч | 7.4 4.4 |
| Диапазон рабочих температур, °С | от -20 (-30)1) до +50 |
| Габаритные размеры (ДхШхВ), мм, не более | 173x226x316 |
| Масса без аккумулятора, кг, не более | 5,1 |
| 1) - в исполнении Polar | |
Таблица 5 - Метрологические характеристики тахеометров GeoMax Zoom 40
| Наименование характеристики | Значение | |
| Модификация | GeoMax Zoom 40-2" N5 | GeoMax Zoom 40 - 5" N5 |
| Диапазон компенсации компенсатора, ', не менее | ±3 | |
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - отражательный режим - диффузный режим | от 0 до 360 от 1,5 до 3500,0 от 1,5 до 500,01) | |
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | ||
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, " | 2 | 5 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм | ±2-(2+2-10-6-D) где D - измеряемое расстояние, мм | |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм | 2+2 10-6D где D - измеряемое расстояние, мм | |
| 1) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 0,90 по ГОСТ 8.557-2007 | ||
| Наименование характеристики | Значение |
| Модификация | GeoMax Zoom GeoMax Zoom 40-2" N5 40-5" N5 |
| У величение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 40 |
| У гловое поле зрения зрительной трубы, не менее | 1° 30' |
| Наименьшее расстояние визирования, м, не более | 1,7 |
| Цена деления круглого установочного уровня, ''/мм, не более | 6/2 |
| Параметры электропитания внутреннего аккумулятора: - напряжение питания постоянного тока, В - ёмкость, А/ч | 7.4 4.4 |
| Диапазон рабочих температур, °С | от -20 (-30)1) до +50 |
| Габаритные размеры (ДхШхВ), мм, не более | 176x200x316 |
| Масса без аккумулятора, кг, не более | 5,3 |
| 1) - в исполнении Polar | |
Таблица 7 - Метрологические характеристики тахеометров GeoMax Zoom 50
| Наименование характеристики | Значение | ||
| Модификация | GeoMax Zoom 50-1" A5 GeoMax Zoom 50-1" A10 | GeoMax Zoom 50-2" A5 GeoMax Zoom 50-2"A10 | GeoMax Zoom 50-5" A5 GeoMax Zoom 50-5"A10 |
| Диапазон компенсации компенсатора, ', не менее | ±4 | ||
| Диапазон измерений: - углов, ° - расстояний, м, не менее: - отражательный режим - диффузный режим - режим увеличенной дальности | от 0 до 360 от 1,5 до 3500,0 от 1,5 до 500,01)2) от 1,5 до 1000,01)3) от 1000 до 10000 | ||
| Дискретность отсчитывания измерений: - углов, ” - расстояний, мм | 1 1 | ||
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ” | ±2 | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, ” | 1 | 2 | 5 |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - диффузный режим: - от 1,5 до 500,0 м включ. - св. 500 до 3500 м включ. - режим увеличенной дальности | ±2-(2+2-10-6-D) ±2-(2+2-10-6-D) ±2-(4+2 10-6d) ±2-(5+2-10-6-d) где D - измеряемое расстояние, мм | ||
| Наименование характеристики | Значение | ||
| Модификация | GeoMax Zoom 50-1" A5 GeoMax Zoom 50-1" A10 | GeoMax Zoom 50-2" A5 GeoMax Zoom 50-2"A10 | GeoMax Zoom 50-5" A5 GeoMax Zoom 50-5"A10 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - диффузный режим: - от 1,5 до 500,0 м включ. - св. 500 до 3500 м включ. - режим увеличенной дальности | 2+2 10-6D 2+2 10-6D 4+2 10-6D 5+2 10-6D где D - измеряемое расстояние, мм | ||
| 1) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 0,90 по ГОСТ 8.557-2007 2) - для модификаций GeoMax Zoom 50-1" A5, GeoMax Zoom 50 -2" A5, GeoMax Zoom 50 - 5" A5 3) - для модификаций GeoMax Zoom 50 -1" A10, GeoMax Zoom 50 -2" A10, GeoMax Zoom 50 - 5" A10 | |||
Таблица 8 - Основные технические характеристики тахеометров GeoMax Zoom 50
| Наименование характеристики | Значение | ||
| Модификация | GeoMax Zoom 50 -1" A5 GeoMax Zoom 50-1" A10 | GeoMax Zoom 50-2" A5 GeoMax Zoom 50-2"A10 | GeoMax Zoom 50-5" A5 GeoMax Zoom 50-5"A10 |
| У величение зрительной трубы, крат, не менее | 30 | ||
| Диаметр входного зрачка, мм, не менее | 40 | ||
| У гловое поле зрения зрительной трубы, не менее | 1° 30' | ||
| Наименьшее расстояние визирования, м, не более | 1,7 | ||
| Цена деления круглого установочного уровня, '/мм, не более | 6/2 | ||
| Параметры электропитания внутреннего аккумулятора: - напряжение питания постоянного тока, В - ёмкость, А/ч | 7.4 4.4 | ||
| Диапазон рабочих температур, °С | от -20 (-30)1) до +50 | ||
| Габаритные размеры (ДхШхВ), мм, не более | 173x226x316 | ||
| Масса без аккумулятора, кг, не более | 5,1 | ||
| 1) - в исполнении Polar | |||
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Тахеометр электронный | - | 1 |
| Аккумуляторная батарея | - | 2 |
| Набор инструментов для юстировки | - | 1 |
| Транспортировочный кейс | - | 1 |
| Плечевые ремни | - | 1 |
| Бленда | - | 1 |
| Крышка объектива | - | 1 |
| Зарядное устройство | - | 1 |
| СD-диск с ПО | - | 1 |
| Методика поверки | МП АПМ 59-18 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
осуществляется по документу МП АПМ 59-18 «Тахеометры электронные GeoMax Zoom 25, GeoMax Zoom 40, GeoMax Zoom 50. Методика поверки», утверждённому ООО «Автопрогресс-М» «10» мая 2018 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- рабочий эталон 1-го разряда (фазовый светодальномер) по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «GeoMax AG», Швейцария
| Зарегистрировано поверок | 740 |
| Поверителей | 25 |
| Актуальность данных | 21.11.2024 |
