Меры для поверки систем ATOS, 73210-18

73210-18
Меры для поверки систем ATOS (далее - меры) предназначены для передачи единицы длины в области измерений геометрических параметров отклонений формы и взаимного расположения поверхностей.
Карточка СИ
Номер в госреестре 73210-18
Наименование СИ Меры для поверки систем
Обозначение типа СИ ATOS
Изготовитель "Gom GmbH", Германия
Год регистрации 2018
Срок свидетельства 22.11.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Меры для поверки систем ATOS (далее - меры) предназначены для передачи единицы длины в области измерений геометрических параметров отклонений формы и взаимного расположения поверхностей.

Описание

Принцип действия мер основан на измерении диаметров и координат центров сфер при помощи систем оптических координатно-измерительных топометрических ATOS и последующего определения их отклонений от номинальных значений.

Меры изготавливаются в двух исполнениях (мера 400 и мера 900), различающихся техническими и метрологическими характеристиками. Общий вид мер представлен на рисунке 1.

. •/. L8 .    . R8 •;

, • L7 * ^ • l> а D а - •    R7 •

L9 .w • .L6 • * * Л* т. • R9

а)

• . • L3 • • * * ’    ‘ ® * • „• R3 • ^ •

45    “ L2'®’ и О «1 '*e.*R2 *

.ч-". • • R4* •

• • L4 •

Щ

W

Ж

б)

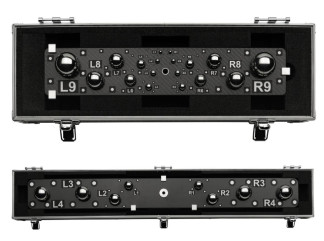

Рисунок 1 - Общий вид мер для поверки систем ATOS а) с девятью парами сфер (мера 400), б) с 4 парами сфер (мера 900)

Меры представляют собой углепластиковую плиту с установленными на ней 18 (мера 400) или 8 (мера 900) стальными сферами с известными диаметрами и координатами центров сфер. Пары сфер промаркированы, например, L1 и R1 (L-левая, R-правая) (Рисунок 2). Первая цифра в имени пар сфер обозначает расстояние между центрами сфер в мм, например, 16_L1-R1 означает, что расстояние между центрами сфер 16 мм. Для каждого измерительного объема системы ATOS предназначена своя пара сфер.

-4G_L3-R3 -+26_L2-R2+J ■16_L1-R1ji

X --л

♦55J.4-FW -B0_L5-R5 — 115_L6-R6— 160L7-R7—

230

320

LB-R&-

L9-R9-

Рисунок 2 - Схема обозначения измеряемых параметров Опломбирование мер от несанкционированного доступа не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики мер 400

Наименование и обозначение параметра

Номинальный параметр и его допускаемое отклонение, мм

Пределы допускаемой абсолютной погрешности воспроизведения параметра, мкм

L1, R1

Диаметр сферы

6,0000±0,0080

±2

Отклонение от сферичности

<0,0150

16_L1-R1

Расстояние между центрами сфер

16,0000±0,0500

L2,R2

Диаметр сферы

8,0000±0,0080

Отклонение от сферичности

<0,0150

26_L2-R2

Расстояние между центрами сфер

26,0000±0,0500

L3, R3

Диаметр сферы

10,0000±0,0080

Отклонение от сферичности

<0,0150

16_L3-R3

Расстояние между центрами сфер

40,0000±0,0500

L4,R4

Диаметр сферы

12,0000±0,0080

Отклонение от сферичности

<0,0150

26_L4-R4

Расстояние между центрами сфер

55,0000±0,0500

L5, R5

Диаметр сферы

15,0044±0,0080

Отклонение от сферичности

<0,0150

16_L5-R5

L6,R6

Расстояние между центрами сфер

80,0000±0,0500

Диаметр сферы

20,0000±0,0080

Отклонение от сферичности

<0,0150

26_L6-R6

Расстояние между центрами сфер

115,0000±0,0500

L7, R7

Диаметр сферы

25,0000±0,0080

Отклонение от сферичности

<0,0150

16_L7-R7

Расстояние между центрами сфер

160,0000±0,0500

L8,R8

Диаметр сферы

30,0000±0,0080

Отклонение от сферичности

<0,0150

26_L8-R8

Расстояние между центрами сфер

320,0000±0,0500

Таблица 2 - Технические характеристики мер 400

Габаритные размеры, мм

-длина

400

-ширина

80

-высота

60

Масса, кг, не более

6

Наименование и обозначение параметра

Номинальный параметр и его допускаемое отклонение, мм

Пределы допускаемой абсолютной погрешности воспроизведения параметра, мкм

L1, R1

Диаметр сферы

30,0000±0,0080

±7

Отклонение от сферичности

<0,0050

16_L1-R1

Расстояние между центрами сфер

230,0000±0,0500

L2,R2

Диаметр сферы

40,0000±0,0080

Отклонение от сферичности

<0,0050

26_L2-R2

Расстояние между центрами сфер

320,0000±0,0500

L3, R3

Диаметр сферы

50,0000±0,0080

Отклонение от сферичности

<0,0050

16_L3-R3

Расстояние между центрами сфер

530,0000±0,0500

L4,R4

Диаметр сферы

50,0000±0,0080

Отклонение от сферичности

<0,0050

26_L4-R4

Расстояние между центрами сфер

800,0000±0,0500

Таблица 4 - Технические характеристики мер 900

Г абаритные размеры, мм

-длина

1100

-ширина

80

-высота

60

Масса, кг, не более

11

Таблица 5 - Условия эксплуатации

Нормальная область значения температур, °С

от +18 до +22

Относительная влажность воздуха, не более, %

80, без конденсата

Таблица 6 - Комплектность средств измерений

Наименование

Обозначение

Количество

Мера для поверки системы ATOS в кейсе

-

1 шт.

Паспорт

-

1 шт.

Методика поверки

МП 203-26-2018

1 шт.

Поверка

осуществляется по документу МП 203-26-2018 «Меры для поверки систем ATOS. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.06.2018 г.

Основное средство поверки:

-ГЭТ 192-2017 «Г осударственный первичный специальный эталон единицы длины в области измерений геометрических параметров поверхностей сложной формы»

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы - изготовителя

Зарегистрировано поверок 22
Поверителей 1
Актуальность данных 16.09.2024
73210-18
Номер в ГРСИ РФ:
73210-18
Производитель / заявитель:
"Gom GmbH", Германия
Год регистрации:
2018
Cрок действия реестра:
22.11.2024
