Государственный реестр средств измерений

Газоанализаторы кислорода GNL, 73218-18

73218-18
Газоанализаторы кислорода серии GNL предназначены для измерений объемной доли кислорода в технологических газах.
Карточка СИ
Номер в госреестре 73218-18
Наименование СИ Газоанализаторы кислорода
Обозначение типа СИ GNL
Изготовитель "Shanghai ChangAi Electronic Science & Technology Co., Ltd.", Китай
Год регистрации 2018
Срок свидетельства 22.11.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы кислорода серии GNL предназначены для измерений объемной доли кислорода в технологических газах.

Описание

Принцип действия газоанализаторов кислорода серии GNL (далее - газоанализаторы) -электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

Газоанализаторы представляют собой стационарные одноканальные приборы непрерывного действия.

Конструктивно газоанализаторы выполнены одноблочными в корпусе алюминиевого сплава или пластика.

На лицевой панели газоанализаторов находятся дисплей, панель управления, дисплей, индикатор расхода (при наличии). На задней панели газоанализаторов находятся входной и выходной штуцеры, и клеммы питания и выходных сигналов.

Газоанализаторы выпускаются в шести моделях (GNL-9100, GNL-6000, GNL-2100, GNL-B, GNL-B3, GNL-B1A), отличающихся внешним видом, диапазонами измерений, выходными цифровыми и аналоговыми сигналами, наличием встроенного побудителя расхода и индикатора расхода.

Способ отбора пробы:

-    GNL-9100, GNL-2100, GNL-B - диффузионный;

-    GNL-6000, GNL-B3, GNL-B1A - диффузионный или принудительный (за счет встроенного побудителя расхода).

Газоанализаторы имеют дисплей отображение результатов измерений содержания определяемых компонентов:

-    GNL-9100, GNL-6000, GNL-B1A - жидкокристаллический дисплей;

-    GNL-2100 - 5-ти символьный цифровой светодиодный дисплей;

-    GNL-B, GNL-B3 - 4-х символьный цифровой светодиодный дисплей.

Газоанализаторы обеспечивают выходные сигналы:

-    показания встроенного дисплея;

-    настраиваемый унифицированный аналоговый выходной сигнал от 4 до 20 мА (GNL-2100, GNL-B), от 0 до 10 В (GNL-6000), от 4 до 20 мА или от 0 до 5 В (GNL-B3), от 4 до 20 мА или от 0 до 20 мА или от 0 до 1 В или от 0 до 5 В или от 0 до 10 В или от 1 до 5 В (GNL-9100);

-    цифровой, интерфейс RS 485 или RS 232 (только для GNL-9100, GNL-6000, GNL-B, GNL-B3);

-    замыкание и размыкание контактов реле, срабатывающие при превышении 1-го про-граммно-конфигурируемого уровня (GNL-2100, GNL-B, GNL-B3), 2-х программно-конфигурируемых уровней (GNL-6000), 6-ти программно-конфигурируемых уровней (GNL-9100).

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP 44 по ГОСТ 14254-2015.

Газоанализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

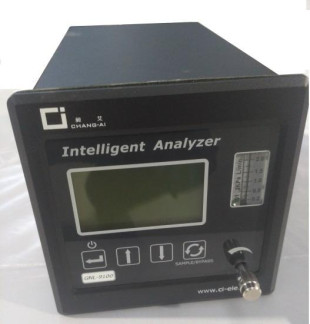

Общий вид газоанализаторов представлен на рисунке 1, схема пломбирования корпуса от несанкционированного доступа представлена на рисунке 2.

в) GNL-2100    г) GNL-B

е) GNL-B1A

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:

-    прием и обработку измерительной информации от первичного измерительного преобразователя содержания;

-    индикацию результатов измерений на встроенном дисплее;

-    проведение градуировки газоанализаторов;

-    хранение измерительной информации (только модель GNL-B1A);

-    самодиагностику аппаратной части газоанализатора.

Встроенное ПО реализует следующие расчетные алгоритмы:

-    вычисление результатов измерений содержания определяемого компонента по данным от первичного измерительного преобразователя;

-    сравнение результатов измерений с заданными пороговыми значениями.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Встроенное ПО газоанализатора идентифицируется при включении электрического питания газоанализатора путем вывода на дисплей номера версии.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО газоанализаторов

Идентификационные данные (признаки)

Значение

GNL-9100

GNL-6000

GNL-2100

GNL-B

GNL-B3

GNL-B1A

1

2

3

4

5

6

7

Идентификационное наименование ПО

9

0

Р ^ h ^ e 1

GNL-

6000.hex

GNL-

2100.hex

GNL-

B.hex

GNL-

B3.hex

GNL-

B1A.hex

Номер версии (идентификационный номер) ПО

V3.0

V3.0

V2.1

V2.0

V2.0

V2.2

1

2

3

4

5

6

7

Цифровой идентификатор (алгоритм md5)

E7b0ab69d63

07e571e141d

a6be2998bd

062fc8ccf

939be3cac

fdc65fdca

3a46d

4645ca7

006e90e

ea04abba

119e93b

142

B8e7ecb

b1e7dfd9

5eb1569

8d51d82

1fd

4889425

1bfd67da

518ffacb

b73df03

08

5528da2

c223966

47bf024

7cea8bee

28

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии.

Технические характеристики

Таблица 2 - Основные метрологические характеристики газоанализаторов

Модель

Диапазон измерений объемной доли кислорода1)

Пределы допускаемой основной приведенной по-

2, 3)

грешности, % ’ ’

GNL-9100

от 0 до 10 млн-1

±15

от 0 до 100 млн-1

±10

от 0 до 1000 млн-1

±8

GNL-6000

от 0 до 10 млн-1

±15

от 0 до 100 млн-1

±10

от 0 до 1000 млн-1

±8

от 0 до 1 %

±2

GNL-2100

от 0 до 10 млн-1

±15

от 0 до 100 млн-1

±10

от 0 до 1000 млн-1

±8

от 0 до 1 %

±2

GNL-B

от 0 до 1000 млн-1

±8

от 10 до 99, 99 %

±2

GNL-B3

от 0 до 25 %

±2

GNL-B1A

от 0 до 10 млн-1

±15

от 0 до 100 млн-1

±10

от 0 до 1000 млн-1

±8

от 0 до 25 %

±2

1)    Газоанализаторы могут иметь только один из указанных в таблице диапазонов измерений.

2)    В нормальных условиях эксплуатации.

3)    Погрешность приведена к разности между верхней и нижней границам диапазонов измерений.

Таблица 3 - Прочие метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемого времени установления показаний по уровню 0,9 CW\ с

60

Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10°С, равны, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности газоанализатора при изменении относительной влажности в рабочих условиях эксплуатации, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Нормальные условия измерений:

»-» 0/"ч

-    диапазон температуры окружающей среды, C:

-    диапазон относительной влажности окружающей среды при температуре +35 0C, %

-    диапазон атмосферного давления, кПа

от +15 до +25

от 30 до 80 от 97,3 до 105,3

Таблица 4 - Технические характеристики газоанализаторов

Наименование характеристики

Значение

Электрическое питание газоанализаторов осуществляется: - GNL-9100, GNL-B3

переменным током в диапазоне напряжений от 85 до 264 В

- GNL-6000, GNL-2100

переменным током в диапазоне напряжений от 198 до 242 В

- GNL-B

постоянным током в диапазоне напряжений от 21 до 26 В или переменным током в диапазоне напряжений от 198 до 242 В

- GNL-B1A

переменным током в диапазоне напряжений от 100 до 245 В

Время прогрева газоанализаторов, мин, не более

60

Потребляемая электрическая мощность, В-А, не более: - GNL-9100, GNL-B3

20

- GNL-6000, GNL-B

10

- GNL-2100

6

- GNL-B1A

10

Средняя наработка на отказ, ч

5000

Средний срок службы1-*, лет

5

1) Без учета срока службы датчика

Модель

Диапазон температуры окружающей и анализируемой

О/'ч

сред, C

Диапазон относительной влажности при температуре +25 ОС (без конденсации), %

Диапазон атмосферного давления, кПа

GNL-9100

от 0 до +45

от 0 до 80

от 84,0 до 106,7

GNL-6000

от 0 до +45

GNL-2100

от 0 до +50

GNL-B

от -5 до +50

GNL-B3

от -10 до +50

GNL-B1A

от +5 до +35

Таблица 6 - Г абаритные размеры и масса газоанализаторов

Модель

Г абаритные размеры газоанализато

ров, мм не более

Масса, кг, не более

длина

ширина

высота

GNL-9100

144

251

144

3,5

GNL-6000

271

320

133

4,0

GNL-2100

160

176

80

4,5

GNL-B

189

245

99

7,0

GNL-B3

300

271

120

4,0

GNL-B1A

245

250

140

5,3

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус газоанализаторов.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализаторы кислорода серии GNL

GNL-9100, GNL-6000, GNL-2100, GNL-B, GNL-B3, GNL-B1A

модель газоанализаторов определяется при заказе

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-242-2229-2018

1 экз.

Комплект ЗИП

-

состав определяется при заказе

Поверка

осуществляется по документу МП-242-2229-2018 «ГСИ. Газоанализаторы кислорода серии GNL. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 апреля 2018 г.

Основные средства поверки:

- стандартные образцы состава кислород - азот (ГСО 10530-2014, 10531-2014), в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

Техническая документация фирмы «Shanghai CHANGAI International Trading Co. Ltd»

73218-18
Номер в ГРСИ РФ:
73218-18
Производитель / заявитель:
"Shanghai ChangAi Electronic Science & Technology Co., Ltd.", Китай
Год регистрации:
2018
Cрок действия реестра:
22.11.2029
