| Номер в госреестре | 73232-18 |
| Наименование СИ | Весы неавтоматического действия специальные |
| Обозначение типа СИ | IND560 |
| Изготовитель | "Mettler-Toledo Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия специальные IND560 (далее - весы) предназначены для измерения массы при статическом взвешивании.
Принцип действия весов основан на преобразовании деформации четырех упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого объекта в электрический сигнал с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого вещества в единицах массы и формировании сигнала об окончании дозирования в систему управления дозирующего устройства.
Весы выпущены фирмой «Мей1ег-То1еёо Inc», США, соединены с полуавтоматическим дозирующим устройством розлива смазочных масел в бочки и кубы, установленным фирмой «AMC Ferrari S.r.l.», Италия.
Конструктивно весы представляют следующие модули, устанавливаемые на единую металлическую раму и соединенные системой обмена данных:
- измерительный модуль с грузоприемным устройством;
- два транспортных модуля (грузопередающие устройства для подачи, перемещения и отвода груза в полуавтоматическом режиме);
- системы управления.
Система управления размещена в распределительном шкафу, соединена с взвешивающим модулем кабелем связи, имеет жидкокристаллический дисплей, буквенноцифровую клавиатуру и панель с дополнительными функциональными клавишами.
Основные функции системы управления:
- проведение самотестирования (диагностики) весов, и ведение архива результатов самотестирования;
- управление заданием массы тары, нагрузки (разливаемой жидкости) и процессом налива;
- хранение и отображение технических характеристик основных узлов дозирующего устройства, в том числе весов.
Груз взвешивается в статическом режиме, грузоприемным устройством является платформа с установленными роликовыми направляющими.
Терминология в описании весов и дополнительных устройств, наименования метрологических характеристик приведены в соответствии с ГОСТ OIML R 76-1-2011.
Весы оснащены следующими дополнительными функциями:
- установки нуля:
- полуавтоматической установки нуля;
- первоначальной установки нуля;
- слежения за нулем;
- тарирования:
- уравновешивания тары;
- взвешивания тары. памяти на 50 программ работы.
Список прикладных программ, не связанных со взвешиванием:
- подсчет числа объектов в партии;
- подсчет средней массы фасованного товара в партии;
- суммирование массы фасованного товара в партии;
- переключение массы нетто / брутто.
Информация с весов передается на внешние электронные устройства с помощью следующих интерфейсов: RS232, 4-20 мА, Ethernet.

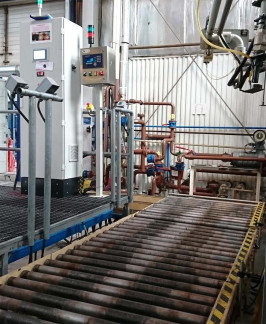

Общий вид полуавтоматического дозирующего устройства со встроенными весами представлен на рисунке 1.
Пломбирование весов не предусмотрено.
Система управления оснащена встроенным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии высвечивается при включении системы управления. Идентификационные данные ПО приведены в таблице 1.
Основные функции ПО: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы, вывод данных на экран и передача на внешние устройства.
ПО заложено в процессе производства и защищено от доступа и изменения, пломбами. Обновления ПО в процессе эксплуатации не предусмотрено.
ПО позволяет работать в двух режимах: «режим администратора», в котором доступно задание параметров работы и «режим пользователя», не допускающий изменений. По умолчанию устанавливается «режим пользователя». При переходе в «режим администратора» ПО запрашивает пароль. Изменения технических характеристик и сервисных данных взвешивающего модуля невозможно.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | BOOT |
| Номер версии ПО, не ниже | V 1.0 181348 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка (Max), кг | 1000 |
| Минимальная нагрузка (Min), кг | 2 |
| Действительная цена деления (d), кг | 0,1 |
| Поверочный интервал (e), кг | 0,1 |
| Число поверочных интервалов (n) | 10000 |
| Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах нагрузки, кг, согласно 3.5.1 ГОСТ OIML R 76-1-2011 от 2 до 50 кг включ. св. 50 кг до 200 кг включ. св. 200 кг до Max включ. | ± 0,5е (± 1,0е) ± 1,0е (± 2,0е) ± 1,5е (± 3,0е) |
| Диапазон уравновешивания тары | от 0 до Мах |
| Диапазон предварительного задания значения массы тары | от 0 до Мах |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации, °С температура (согласно 3.9.2.2 ГОСТ OIML R 76-1-2011) | от +10 до +40 |
| Параметры источника питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 |
| Потребляемая мощность, В • А, не более | 0,75 |
| Габаритные размеры грузоприемного устройства, мм, не более - ширина - длина | 1520 1300 |
наносится на титульный лист Паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия специальные | IND 560 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство «Терминал IND560» | - | 1 экз. |
| Методика поверки | МП 88-241-2018 | 1 экз. |
осуществляется по документу МП 88-241-2018 «ГСИ. Весы неавтоматического действия специальные IND560. Методика поверки», утвержденному ФГУП «УНИИМ» «11» октября 2018 г.
Основные средства поверки:
рабочие эталоны четвертого разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация фирмы «Мей1ег-То1еёо Inc», США
