| Номер в госреестре | 73234-18 |
| Наименование СИ | Дозатор весового дискретного действия |
| Обозначение типа СИ | KTF KF 12 KTP 4 |
| Изготовитель | "KTF Engineering S.r.l.", Италия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозатор весовой дискретного действия KTF KF 12 KTP 4 (далее - дозатор) предназначен для измерения массы при дозировании жидких веществ.
Принцип действия дозатора основан на преобразовании силы тяжести взвешиваемого материала посредством тензодатчиков в электрический сигнал с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого вещества в единицах массы в системе управления.
Дозатор встроен в комплексную линию розлива и упаковки смазочных масел, применяемую на АО «Г азпромнефть МЗСМ».
Конструктивно дозатор состоит из емкости оперативного хранения жидких веществ, двенадцати питателей, двенадцатиместного грузоприемного устройства карусельного типа для взвешивания тары до и после заполнения и системы управления. Тип заполнения - сверху.
Система управления выполнена в виде отдельного модуля, соединенного с дозатором кабелем связи и имеет сенсорный цветной экран.
Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов дозатора и ведение архива результатов самотестирования;
- отображения текущего состояния, режима работы и исправности узлов;
- управление заданием дозы и производительности;
- контроль порядка проведения юстировки (калибровки) грузоприемных устройств в динамическом и в статическом режиме;
- осуществление производственной статистики (подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и пр.);
- контроль порядка и периодичности проведения планового техобслуживания;
- автоматическое прекращение работы дозатора в случае возникновения аварийных ситуаций.
Терминология и наименования метрологических характеристик приведены в соответствии с ГОСТ 8.610 - 2012.
Информация с дозатора может быть сконфигурирована оператором и передана на внешние электронные устройства с помощью следующих интерфейсов: RS232, 20мА, Ethernet.
Общий вид дозатора, встроенного в комплексную линию розлива и упаковки смазочных масел представлен на рисунке 1.
Пломбирования дозатора не предусмотрено.

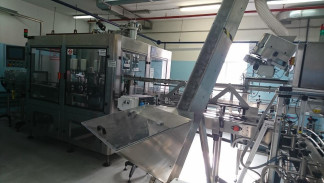

Рисунок 1 - Общий вид дозатора, встроенного в комплексную линию розлива и упаковки
смазочных масел
Система управления дозатора оснащена встроенным программным обеспечением. Идентификационное наименование программного обеспечения и номер версии высвечивается при обращении к соответствующему пункту меню системы управления.
Основные функции программного обеспечения: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы дозатора, вывод данных на дисплей и передача на внешние электронные устройства.
Программное обеспечение заложено в процессе производства и защищено от доступа и изменения, пломбами. Обновления программного обеспечения в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | FDS |
| Номер версии ПО | не ниже 6.05 Ed:32* |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольший предел (Max), г | 5 000 |
| Наименьший предел (Min), г | 500 |
| Цена деления шкалы, г | 0,1 |
| Номинальная минимальная доза (Minfill), г | 500 |
| Максимально допустимое относительное отклонение массы каждой дозы от среднего значения (MPD) при первичной поверке (в эксплуатации), % | ±0,15 (±0,30) |
| Максимально допускаемая относительная погрешность заданного значения (MPSE) при первичной поверке (в эксплуатации), % | ±0,075 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 380 50/60 |
| Потребляемая мощность, В • А, не более | 9 200 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 85 |
наносится типографским способом на титульном листе паспорта. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Дозатор весовой дискретного действия | KTF KF 12 KTP 4 | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 86-241-2018 | 1 экз. |
осуществляется по документу МП 86-241-2018 «ГСИ. Дозатор весовой дискретного действия KTF KF 12 KTP 4. Методика поверки», утвержденному ФГУП «УНИИМ «11» октября 2018 г. Основные средства поверки:
рабочие эталоны единицы массы 3-го разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
Техническая документация фирмы «KTF Engineering S.r.l.», Италия
