Номер в госреестре | 73242-18 |
Наименование СИ | Осциллографы цифровые запоминающие |
Обозначение типа СИ | RTP044, RTP064, RTP084 |
Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
Год регистрации | 2018 |
Срок свидетельства | 03.12.2024 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Осциллографы цифровые запоминающие RTP044, RTP064, RTP084 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов цифровых запоминающих RTP044, RTP064, RTP084 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTP044, RTP064, RTP084 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTP044, RTP064, RTP084 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, GPIB, USB.
Модели осциллографов цифровых запоминающих RTP044, RTP064, RTP084 отличаются штатной полосой пропускания и имеют следующие опции:
B1 - логический пробник;
B101 - расширение памяти до 100 млн. отсчетов на канал;
B102 - расширение памяти до 200 млн. отсчетов на канал;
B105 - расширение памяти до 500 млн. отсчетов на канал;
B110 - расширение памяти до 1 млрд. отсчетов на канал;
B0406 - расширение полосы пропускания до 6 ГГц для RTP044;
B0408 - расширение полосы пропускания до 8 ГГц для RTP044;
B0608 - расширение полосы пропускания до 8 ГГц для RTP064.
Общий вид осциллографов цифровых запоминающих RTP044, RTP064, RTP084 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

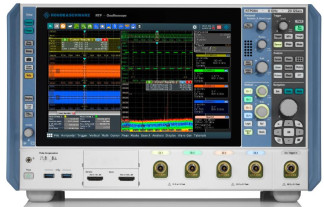

Рисунок 1 - Общий вид средства измерений и обозначение места нанесения знака утверждения
типа
Идентификационные данные программного обеспечения осциллографов цифровых запоминающих RTP044, RTP064, RTP084 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTP044, RTP064, RTP084 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | FW RTP |
Номер версии (идентификационный номер) ПО | не ниже 4.10.1.0 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |||
Число измерительных каналов | 4 | |||
Тип входного разъема | BNC-совместимый | |||
Входное сопротивление, Ом | 50 | |||
Разрядность АЦП, бит | 8 | |||
Максимальная частота дискретизации Бд, Гц | 21010 | |||
Объем памяти на каждый канал, миллионов отсчетов | на каждый канал | на два канала | на один канал | |
штатно | 50 | 100 | 200 | |
опция В101 | 100 | 200 | 400 | |
опция В102 | 200 | 400 | 800 | |
опция В105 | 500 | 1000 | 2000 | |
опция В110 | 1000 | 2000 | 2000 | |
Полоса пропускания, ГГц, не менее | RTP044 | 4 | ||
RTP064, RTP044 с опцией В0406 | 6 | |||
RTP084, RTP064 с опцией В0608, RTP044 с опцией В0408 | 8 | |||
Диапазон значений коэффициента развертки, с/дел | от 210-11 до 1104 | |||
Пределы допускаемой относительной погрешности по частоте 5F внутреннего опорного генератора | ±110-7 | |||
Диапазон значений коэффициента отклонения (КО), В/дел | аппаратный | от 0,002 до 1 | ||
программный | от 0,001 до 0,002 | |||
Пределы допускаемой относительной погрешности установки коэффициента отклонения 5КО, % | 1 мВ/дел < КО < 5 мВ/дел | ±2 | ||
КО > 5 мВ/дел | ±1,5 | |||
Диапазон установки постоянного смещения исм, в зависимости от коэффициента отклонения (КО), В | КО < 100 мВ/дел | ±(1,5 - 5КО) | ||
КО > 100 мВ/дел | ±5 | |||
Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, в зависимости от КО и исм, В | КО > 100 мВ/дел | ±(0,0035 Исм + 0,1-КО) | ||
КО < 100 мВ/дел, Исм < 1 В | ±(0,0035 Исм + 0,1-КО + 0,002) | |||
КО < 100 мВ/дел, Исм > 1 В | ±0,01-Исм | |||
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения Диизм, В | ±(5КО-(Иизм - Исм)/100 + ДИсм) | |||
Источники синхронизации | входы каналов, вход внешней синхронизации | |||
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более | 0,1 | |||
Режимы запуска | автоматический, ждущий, однократный |
Наименование характеристики | Значение |
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | от 100 до 240 |
Потребляемая мощность, Вт, не более | 1000 |
Г абаритные размеры (ширина х высота х глубина), мм, не более | 463x285x349 |
Масса (без опций и аксессуаров), кг, не более | 20 |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 40 °С, %, не более | от +5 до +45 85 |
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность при температуре 40 °С, %, не более | от -40 до +70 85 |
Средняя наработка на отказ, лет | 10 |
наносится на лицевую панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Осциллограф цифровой запоминающий | RTP044, RTP064, RTP084 | 1 шт. |
Опции | по отдельному заказу | |
Кабель питания | 1 шт. | |
Руководство по эксплуатации | 1 экз. | |
Методика поверки | РТ-МП-5522-441-2018 | 1 экз. |
осуществляется по документу РТ-МП-5522-441-2018 «ГСИ. Осциллографы цифровые запоминающие RTP044, RTP064, RTP084. Методика поверки», утвержденному ФБУ «Ростест-Москва» 5 октября 2018 года.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13);
- стандарт частоты GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- ваттметр проходящей мощности СВЧ NRP-Z28 (регистрационный номер в Федеральном информационном фонде 43643-10);
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия
Зарегистрировано поверок | 20 |
Поверителей | 6 |
Актуальность данных | 21.11.2024 |
