| Номер в госреестре | 73243-18 |
| Наименование СИ | Преобразователи напряжения измерительные цифровые |
| Обозначение типа СИ | ЭКОФИЗИКА-110А, ЭКОФИЗИКА-111В |
| Изготовитель | Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 03.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения измерительные цифровые ЭКОФИЗИКА-110А, ЭКОФИЗИКА-111В (далее - приборы) предназначены для измерения напряжения, частоты и спектральных характеристик сигналов с выхода преобразователей виброакустических величин.
Принцип действия приборов основан на масштабировании входного сигнала в аналоговой цепи согласования с программно управляемым коэффициентом усиления, аналогоцифровом преобразовании напряжения, цифровой обработки сигнала встроенным микропроцессором и выдаче цифрового кода на встроенный дисплей, а также по интерфейсу USB на компьютер или другие внешние устройства.
Управление приборами осуществляется вручную с лицевой панели либо дистанционно по интерфейсу USB. Приборы имеют энергонезависимую память. Электрическое питание приборов осуществляется от аккумуляторов или от элементов питания типа АА.
Приборы модели ЭКОФИЗИКА-110А выпускается в базовом исполнении и в исполнении «HF». Типы и количество входов приборов представлены в таблице 1.
Таблица 1 - Типы и количество входов приборов
| Модификация прибора | Типы и количество входов | |
| Микрофонный (MIC) | Акселерометр (IEPE) | |
| ЭКОФИЗИКА-110А базовое исполнение | 1 | - |
| ЭКОФИЗИКА-110А исполнение «HF» | 1 | 3 |
| ЭКОФИЗИКА-111В | - | 3 |

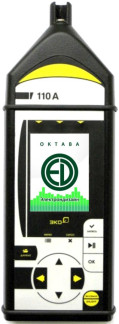

Вид передних, задней и торцевых панелей приборов показан на рисунках 1 - 8.
Программное обеспечение (ПО) приборов состоит из двух частей:
- встроенное ПО, установленное на микропроцессоре прибора;
- внешнее ПО (драйвер) для установки на внешний компьютер (поставляется по заказу). Встроенное ПО выполняет основные функции управления режимами работы,
математической обработки и представления измерительной информации.
Внешнее ПО (драйвер) расширяет функциональные возможности приборов по представлению и обработке измерительной информации, в том числе позволяет отображать значения частоты сигналов и выполнять спектральный анализ с использованием цифровых фильтров с октавными и дольными октаве полосами пропускания.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
место нанесения знака утверждения типа и знака поверки Рисунок 4 - задняя панель
| ш | —1 | ||
| © | © | © | |
| 1 | 2 | 3 1 |
Рисунок 7 - верхняя торцевая панель модели ЭКОФИЗИКА-111В
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Встроенное ПО | Внешнее ПО (драйвер) | |
| ЭКОФИЗИКА-110А | ЭКОФИЗИКА-111В | ||
| Идентификационное наименование | EPH | 111В | Signal+3G |
| Номер версии (идентификационный номер) | 1.02.01 и выше | 2.01.03 и выше | 3.45 и выше |
Метрологические и технические характеристики представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Максимальная частота дискретизации, Гц | |
| ЭКОФИЗИКА-110А в базовом исполнении | 9,6-104 |
| ЭКОФИЗИКА-110А в исполнении «HF» | 1,23 • 106 |
| ЭКОФИЗИКА-111В | 4,8^ 104 |
| Разрешение АЦП, бит | |
| ЭК0ФИЗИКА-110А в базовом исполнении ЭКОФИЗИКА-111В | 24 |
| ЭКОФИЗИКА-110А в исполнении «HF» | |
| при частоте дискретизации не более 6,14-10 Гц | 24 |
| при частоте дискретизации 1,23 • 106 Гц | 16 |
| Диапазон частот, Гц | |
| канал MIC ЭКОФИЗИКА-110А в базовом исполнении | от 0,5 до 50000 |
| канал MIC ЭКОФИЗИКА-110А в исполнении «HF» | от 0,5 до 500000 |
| каналы IEPE | от 0,4 до 20000 |
| 1 | 2 |
| Диапазон измерения среднеквадратических значений (скз) переменного напряжения, В | |
| канал MIC, диапазон Д1 | от 210-5 до 10 |
| канал MIC, диапазон Д2 | от 610-6 до 2,5 |
| канал MIC, диапазон Д3 | от 110-6 до 0,6 |
| каналы IEPE | от 1,3 10-6 до 1,8 |
| Входное сопротивление канала MIC | 7,5 кОм |
| Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах F, % 1,2) | |
| канал MIC; 2 Гц < F < 50 кГц | ±3,5 |
| канал MIC; 50 кГц < F < 200 кГц | ±3,5 |
| канал MIC; 200 кГц < F < 300 кГц | ±6 3) |
| канал MIC; 300 кГц < F < 500 кГц | ±30 3) |
| каналы IEPE; 2 Гц < F < 20 кГц | ±3,5 |
| Допускаемая неравномерность амплитудно-частотной характеристики на частотах F, дБ 2,4) | |
| ЭК0ФИЗИКА-110А в базовом исполнении на частотах 0,5 Гц < F < 50 кГц | ±0,3 |
| ЭКОФИЗИКА-111В на частотах 0,5 Гц < F < 20 кГц | ±0,3 |
| ЭКОФИЗИКА-110А в исполнении «HF» | |
| на частотах 0,5 Гц < F < 200 кГц | ±0,3 |
| на частотах 200 кГц<Р<300кГц | ±0,5 3) |
| на частотах 300 кГц < F < 500 кГц | ±3,03) |
| Пределы допускаемой абсолютной погрешности измерения частоты F, Гц ) | |
| 1 Гц < F < 100 Гц | ±0,15 |
| 100 Гц < F < 1 кГц | ±0,25 |
| 1 кГц < F < 500 кГц | |
| о4 5 7 о д 5 2 т о | |
| 1) при значениях напряжения (скз) > 1 мВ 2) при температуре (23 ±5) °С и относительной влажности воздуха 3) типовое справочное значение 4) относительно напряжения 0,1 В (скз) на частоте 1 кГц 5) измерение частоты возможно при использовании внешнего ПО | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Напряжение питания постоянного тока, В | 5,0 | ||
| Сила потребляемого тока, мА | 500 | ||
| Г абаритные размеры, мм | 1 10А баз. исп. | Модель прибора 1 1 1В | 1 10А ncn.«HF» |
| длина | 238 | 191 | 175 |
| ширина | 86 | 86 | 86 |
| высота | 35 | 35 | 35 |
| Масса, г, не более | 600 | 550 | 550 |
| 1 | 2 |
| Рабочие условия применения температура окружающего воздуха, °С относительная влажность воздуха, % | от -10 до +50 от 10 до 90 (без конденсата) |
| атмосферное давление, кПа | от 85 до 108 |
| Электромагнитная совместимость | по ГОСТ 30804.6.2-2013, ГОСТ 30804.4.2-2013 (МЭК 61000-4-2:2008), ГОСТ Р 50648-94 (МЭК 1000-4-8-93), ГОСТ 30804.4.3-2013 (МЭК 61000-4-3:2006), ГОСТ 30805.22-2013 |
наносится на заднюю панель приборов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 5.
Таблица 5 - Комплектность приборов
| Наименование и обозначение | Кол-во |
| Преобразователь напряжения измерительный цифровой ЭКОФИЗИКА-110А (базовое исполнение) ЭКОФИЗИКА-110А (исполнение «HF») ЭКОФИЗИКА-111В | 1 шт. по заказу |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Комплект из 4-х элементов питания АА (LR6) | 2 шт. |
| Внешнее зарядное устройство | 1 шт. |
| Методика поверки ЭКОФИЗИКА-110/111МП-2018 | 1 шт. |
| Дополнительные принадлежности (по заказу) | |
| Сумка наплечная | 1 шт. |
| Предусилитель микрофонный | 1 шт. |
| Кабель микрофонный удлинительный | 1 шт. |
| Адаптер ICP-датчика 110А-1ЕРЕ | 1 шт. |
| Адаптер прямого входа ОСТ110-БГО. | 1 шт. |
| Электрический эквивалент IEPE датчика ЭКВ-110 | 1 шт. |
| Электрический эквивалент микрофонного капсюля (18 пФ) ЭКМ-101 | 1 шт. |
| Микрофонный блок питания многоканальный ОКТАФОН-М | 1 шт. |
| Усилитель малошумящий Р301 | 1 шт. |
| Адаптер телеметрии Эко-DIN-DOUT (L), Эко-DIN-DOUT (RF) | 1 шт. |
| Драйвер (внешнее программное обеспечение) Signal+3G | 1 шт. |
| Программное обеспечение Signal+3G. Инструкция пользователя | 1 шт. |
| Кабель интерфейсный КИ-110-USB | 1 шт. |
| Кабель интерфейсный UTP-5E-DOUT | 1 шт. |
| Сетевой адаптер питания | 1 шт. |
осуществляется по документу ЭКОФИЗИКА-110/111МП-2018 «ГСИ. Преобразователи напряжения измерительные цифровые ЭКОФИЗИКА-110А, ЭКОФИЗИКА-111В. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 10.10.2018 г.
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений Stanford Research Systems DS360, регистрационный номер 45344-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится заднюю панель корпуса приборов в виде наклейки (место нанесения показано на рисунке 4) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным цифровым ЭКОФИЗИКА-110А, ЭКОФИЗИКА-111В
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
