Трансформаторы тока KUW, 73249-18

Назначение

Трансформаторы тока KUW (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока KUW по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые. По числу вторичных обмоток - с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.

Трансформаторы предназначены для установки на изолированных кабелях и проводах комплектных распределительных устройств (КРУ) и являются комплектующими изделиями.

Корпус и сердечник трансформаторов являются разъемными и соединяются при помощи защелки (фиксатора). Крепление трансформаторов на месте установки осуществляется с помощью диэлектрических кабельных стяжек.

Трансформаторы не имеют встроенной первичной обмотки. Первичной обмоткой является изолированный кабель соответствующего размера.

Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в оболочку из пластмассы, которая формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Выводы вторичной обмотки трансформаторов представляют собой два цветных гибких многожильных провода. Длина выводов вторичных обмоток оговаривается в заказе.

Трансформаторы тока KUW выпускаются в виде ряда модификаций и конструктивных исполнений, отличающихся номинальным первичным током, габаритами и массой.

Модификации и конструктивное исполнение трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

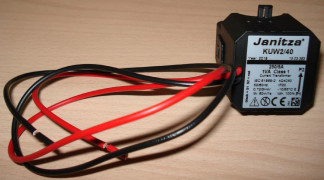

Общий вид трансформаторов представлен на рисунках 2 - 5.

На трансформаторах имеется табличка технических данных.

Рабочее положение трансформаторов в пространстве - любое.

Пломбирование трансформаторов тока KUW не предусмотрено.

KUW Х / ХХ - ХХ / Х

|_Номинальный вторичный ток: 1 или 5 А_

_Номинальный первичный ток: от 60 до 1000 А_

_Типоразмер трансформатора: 30; 40; 60 мм_

Диаметр кабеля первичной обмотки:

_1 - 18 мм; 2 - 28 мм; 4 - 42 мм; 4.2 - 2*42 мм_

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока KUW

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
