| Номер в госреестре | 73260-18 |
| Наименование СИ | Генераторы сигналов высокочастотные цифровые |
| Обозначение типа СИ | МГКС |
| Изготовитель | Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»), г. Москва, г. Зеленоград |
| Год регистрации | 2018 |
| Срок свидетельства | 03.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов высокочастотные цифровые МГКС (далее - генераторы) предназначены для воспроизведения сигналов произвольной формы, а также для воспроизведения сигналов синусоидальной формы с амплитудной, частотной, фазовой модуляцией или без модуляции по двум независимым каналам в магистрально-модульной аппаратуре стандарта VXI, LXI и AXIe.
Принцип действия генераторов основан на прямом цифровом синтезе сигналов с использованием внутренней памяти и цифро-аналоговом преобразовании кодов в значение напряжения выходного сигнала.
Конструктивно генераторы выполнены в виде мезонинов, устанавливаемых на носители мезонинов (модули НМ, НМ-С, НМ-М, устройство MezaBOX или аналогичные носители мезонинов стандартов VXI, LXI или AXIe) и представляют собой лицевую панель с прикрепленной к ней печатной платой. На печатной плате мезонина размещен соединитель типа ESQT-150, обеспечивающий электропитание генератора и обмен данными между ним и носителем мезонинов. Генераторы могут применяться в составе измерительных систем различного назначения.
По условиям применения генераторы соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от +5 до +40 °С и относительной влажностью воздуха до 90 % при температуре +25 °С без предъявления требований по механическим воздействиям.

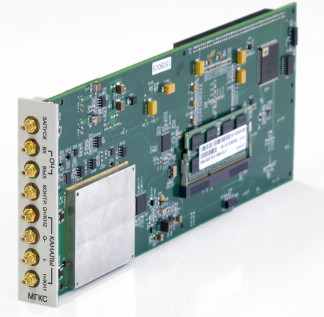

Общий вид генераторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа генераторов, установленных в устройство MezaBOX, представлена на рисунке 2, пломбировка предусмотрена на винтах крепления верхней крышки к корпусу устройства. Схема пломбировки от несанкционированного доступа генераторов, установленных на носителе мезонинных модулей типа НМ-М, представлена на рисунке 3, пломбировка предусмотрена на винтах крепления защитного кожуха к корпусу носителя.
Рисунок 3 - Схема пломбировки от несанкционированного доступа генераторов, установленных в носитель мезонинных модулей НМ-М
Генераторы работают под управлением программного обеспечения (ПО), которое выполняет функции управления режимами работы, считывания и передачи информации. Метрологически значимая часть ПО выделена в файл библиотеки математических функций: unmgqs_math.dll.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | unmgqs_math.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | D77E6F03 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Количество каналов | 2 |
| Диапазон воспроизведения частоты, Гц | от 0,1 до 3,0108 |
| Пределы допускаемой относительной погрешности воспроизведения значений частоты (при работе от внутреннего генератора) | ±5 10-6 |
| Диапазоны воспроизведения амплитудных значений напряжения переменного тока, В | от -1 до +1; от -10 до +10 |
| Пределы допускаемой приведенной к верхней границе диапазона погрешности воспроизведения амплитудных значений напряжения переменного тока, %: - для диапазона от -1 до +1 В - для диапазона от -10 до +10 В | ±0,1; ±0,2 |
| Пределы допускаемой приведенной к верхней границе диапазона погрешности воспроизведения смещения амплитудных значений напряжения электрического тока в диапазоне от -10 до +10 В, % | ±0,2 |
| Неравномерность АЧХ при воспроизведении гармонического сигнала частотой от 0,1 до 150 МГц в диапазоне от -1 до +1 В, дБ | 1 |
| Неравномерность АЧХ при воспроизведении гармонического сигнала частотой от 0,1 до 25 МГц в диапазоне от -10 до +10 В, дБ | |
| Неравномерность АЧХ при воспроизведении гармонического сигнала частотой от 0,1 до 250 МГц в диапазоне от -1 до +1 В, дБ | 3 |
| Неравномерность АЧХ при воспроизведении гармонического сигнала частотой от 0,1 до 125 МГц в диапазоне от -10 до + 10 В, дБ | |
| Уровни гармонических и негармонических искажений при воспроизведении синусоидального сигнала с амплитудой 0 дБм (0,316 В) для частот, дБн*: - 0,1 МГц; - 1 МГц; - 10 МГц; - 50 МГц; - 100 МГц | -65; -70; -65; -60; -55 |
| Спектральная плотность мощности фазовых шумов при величинах отстройки от 100 Гц до 1 МГц, дБн/Гц** | -100 |
| * дБн - децибел относительно несущей частоты; ** дБн/Гц - децибел относительно несущей частоты в полосе 1 Гц | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | -12; -5,2; +5; +12 |
| Сила тока потребления по цепи «+5 В», А: - пиковое значение | 8,2 |
| - динамическое значение | 1,0 |
| Сила тока потребления по цепи «-5,2 В», А: - пиковое значение | 0,06 |
| - динамическое значение | 0,01 |
| Сила тока потребления по цепи «+12 В», А: - пиковое значение | 0,34 |
| - динамическое значение | 0,03 |
| Сила тока потребления по цепи «-12 В», А: - пиковое значение | 0,2 |
| - динамическое значение | 0,01 |
| Потребляемая мощность, Вт, не более | 46,6 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 271 х 101 х 22 |
| Масса, кг, не более | 0,36 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность при температуре +25 °C, %, не более | 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г енератор сигналов высокочастотный цифровой МГКС | ФТКС.468266.058 | 1 шт. |
| Комплект ПО модулей Информтест | ФТКС.85001-01 | 1 шт. |
| Г енератор сигналов высокочастотный цифровой МГКС. Руководство по эксплуатации | ФТКС.468266.058РЭ | 1 экз. |
| Г енератор сигналов высокочастотный цифровой МГКС. Паспорт | ФТКС.468266.058ПС | 1 экз. |
| Генератор сигналов высокочастотный цифровой МГКС Управляющая панель мезонина Руководство оператора | ФТКС.65058-01 34 01 | 1 экз. |
| Драйвер мезонина МГКС. Руководство системного программиста | ФТКС.75058-01 32 01 | 1 экз. |
| Опись компакт-диска (CD) «Комплект ПО модулей Информтест» | ФТКС.85001-01 90ОП1 | 1 экз. |
| Кабель SMB-BNC | ФТКС.685661.004 | 3 шт. |
| Кабель SMB-SMB | ФТКС.685661.009 | 3 шт. |
| Кабель SMB-SMA | ФТКС.685661.085 | 1 шт. |
| Кабель BNC-BNC | UNC4.853.355-01 | 1 шт. |
| Кабель SMB-SLS425 | UNC4.853.719 | 1 шт. |
осуществляется по разделу 5 «Методика поверки» документа «Генератор сигналов высокочастотный цифровой МГКС. ФТКС.468266.058РЭ», утвержденного
ООО «АСК Экспресс» 14 сентября 2018 г.
Основные средства поверки:
- мультиметр 3458А (рег. № 25900-03);
- анализатор сигналов N9020A с опцией измерения фазовых шумов N9068A (рег. № 56557-14);
- частотомер электронно-счётный CNT-90 (рег.№ 41567-09);
- стандарт частоты рубидиевый FS725 (рег. № 31222-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ФТКС.468266.058ТУ Генератор сигналов высокочастотный цифровой МГКС. Технические условия
