| Номер в госреестре | 73262-18 |
| Наименование СИ | Генераторы комплексной проверки системы регулирования скорости |
| Обозначение типа СИ | КПСРС 6.2 |
| Изготовитель | Общество с ограниченной ответственностью "Марафон" (ООО "Марафон"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 03.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы комплексной проверки системы регулирования скорости КПСРС 6.2 (далее - генераторы) предназначены для воспроизведений силы и частоты переменного тока, периода выключения/включения аналогового сигнала переменного тока.
Принцип действия генераторов основан на расчете мгновенного заданного значения синусоидального сигнала в реальном масштабе времени и преобразовании сигнала в его аналоговую форму.
Генераторы представляют собой микропроцессорный формирователь тестовых сигналов. Г енераторы состоят из:
- трехканального генератора синусоидального сигнала для имитации сигналов рельсовой цепи;
- четырехканального генератора прямоугольных импульсов для имитации сигналов датчиков скорости.
Разъемы входов и выходов генераторов расположены на нижней части корпуса. Генераторы имеют пять аналоговых выходов и четыре логических входа, которые выполняют следующие функции:
- первый аналоговый выход служит для формирования одно-, двух- и трехчастотных синусоидальных сигналов через индуктивную рамку;
- второй аналоговый выход служит для формирования тестовых сигналов для датчика скорости типа ДС (далее - ДС);
- третий аналоговый выход служит для формирования тестовых сигналов для датчика типа «Датчик вращения шестерни» (далее - ДВШ);
- четвертый и пятый аналоговые выходы служат для формирования тестовых сигналов для датчика типа ДВШ с «Преобразователем измерительным скорости» (далее - ИСГ);
- логические входы служат для измерения выдержек служебных реле (КСР, ЭК и
ЭПК).
На передней панели генераторов расположен индикатор с кнопками, при помощи которых осуществляется управление генераторами.
В зависимости от требований заказчика, генераторы выпускается в разных комплектациях для их применений на вагонах метрополитена серий «Еж3», 81-817,82-720, «Яуза», 81-740 «Русич», 81-760.
Генераторы выпускаются в следующих модификациях:
- с синхронным режимом ДС и выбором направления;
- с асинхронным режимом ДС без выбора направления;
- с автоматическим и полуавтоматическим режимами;
- в исполнении для «аварийных игр».

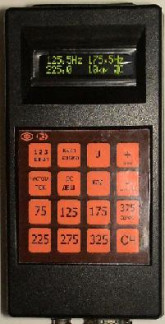

Общий вид генераторов представлен на рисунке 1. Места нанесения знака поверки и пломбировки от несанкционированного доступа представлены на рисунке 2.
Генераторы функционально выполнены на базе микроконтроллера с внутренним постоянным запоминающим устройством (далее - ПЗУ) программ и данных. Программное обеспечение (далее - ПО), установленное в ПЗУ, по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала. ПО является метрологически значимым. Метрологические характеристики генераторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО КПСРС 6.2 |
| Номер версии (идентификационный номер ПО) не ниже | 006.2 |
| Цифровой идентификатор ПО | CS: 2CSD Hex |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Основные метрологические и технические характеристики генераторов представлены в таблицах 2 - 6.
| Число каналов | Форма сигнала | Наименование характеристики | Диапазон воспроизведений | Дискретность | Пределы допускаемой погрешности: абсолютной (А); относительной (5), % |
| 3 | С инусоидальная | Частота переменного тока | от 0,1 до 500 Гц | 0,1 Гц | ±0,2 Гц (А) (в диапазоне частот от 75 до 325 Гц) |
| Сила переменного тока | от 0,006 до 0,1 А | 0,001 А | ±3 (5) | ||
| Время включения/ выключения сигнала | от 0,3 до 25 с | 0,1 с | ±0,01 с (А) |
Таблица 3 - Метрологические и технические характеристики выхода ДС генераторов
| Форма сигнала | Сопротивление нагрузки, Ом | Амплитуда сигнала, мВ, не менее | Диапазон воспроизведений частоты, Гц | Дискретность воспроизведений частоты, Гц | Пределы допускаемой относительной погрешности воспроизведения частоты |
| Меандр, положительная и отрицательная полярность | от 95 до 105 | 100 | от 0 до 544,5 | 5,5 | ±0,01 (в диапазоне частот от 55 до 440 Гц) |
Таблица 4 - Метрологические и технические характеристики выхода ДВШ генераторов
| Форма сигнала | Сопротивление нагрузки, кОм | Амплитуда сигнала, В, не менее | Диапазон воспроизведений частоты, Гц | Пределы допускаемой относительной погрешности воспроизведения частоты |
| Прямоугольная форма, полярность положительная | от 0,95 до 1,05 | 1,0 | от 0 до 972 | ±0,01 (в диапазоне частот от 92,5 до 740 Гц) |
Таблица 5 - Метрологические и технические характеристики выходов ИСГ генераторов
| Форма сигнала | Сопротивление нагрузки, кОм | Амплитуда сигнала, В, не менее | Диапазон воспроизведений частоты, Гц | Пределы допускаемой относительной погрешности воспроизведения частоты |
| Прямоугольная форма, полярность положительная | от 9,5 до 10,5 | 1,0 | от 0 до 972 | ±0,01 (в диапазоне частот от 92,5 до 740 Гц) |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 50 до 100 |
| Потребляемая мощность, В • А, не более | 15 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % | от 10 до 35 до 80 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 200x100x50 |
| Средняя наработка на отказ, ч | 5000 |
| Средний срок службы, лет | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на правый верхний угол этикетки с условным названием генераторов, размещенной на задней панели генераторов, способом печати на самоклеющейся пленке.
Комплектность генераторов представлена в таблице 7.
Таблица 7 - Комплектность генераторов
| Наименование | Обозначение | Количество |
| Г енератор комплексной проверки системы регулирования скорости КПСРС 6.2 | - | 1 шт. |
| Руководство по эксплуатации | Г 10.102 РЭ | 1 экз. |
| Методика поверки | ИЦРМ-МП-098-18 | 1 экз. |
| Индуктор | - | 1 шт. |
| Поездной жгут | - | 1 шт. |
| Поверочное коммутационное устройство* | Г 10.102 ПКУ | 1 шт. |
| Примечание - * - поставляется по требованию заказчика. | ||
осуществляется по документу ИЦРМ-МП-098-18 «Генераторы комплексной проверки системы регулирования скорости КПСРС 6.2. Методика поверки», утвержденному ООО «ИЦРМ»
21.09.2018 г.
Основные средства поверки:
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- частотомер универсальный GFC-8010H (регистрационный номер в Федеральном информационном фонде 19818-00);
- осциллограф АКИП-4115/1А (регистрационный номер в Федеральном информационном фонде 51561-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на заднюю панель генераторов.
приведены в эксплуатационном документе.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ТУ 1960-001-02-2018 Генераторы комплексной проверки системы регулирования скорости КПСРС 6.2. Технические условия
| Зарегистрировано поверок | 77 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
