| Номер в госреестре | 73264-18 |
| Наименование СИ | Анализаторы размеров частиц |
| Обозначение типа СИ | Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini |
| Изготовитель | Общество с ограниченной ответственностью «Фотокор» (ООО «Фотокор»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 30.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы размеров частиц Photocor модификаций Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini (далее - анализаторы) предназначены для измерений размеров частиц в жидкостях.
Принцип работы анализаторов основан на измерении интенсивности рассеянного частицами света с учетом ее флуктуаций, возникающих вследствие броуновского движения частиц в жидкости (метод динамического рассеяния). В результате взаимодействия частиц в жидкости с лазерным лучом происходит его рассеяние. Рассеянный частицами свет регистрируется под определенным углом фотоприемным устройством. На основе анализа характерного времени флуктуаций интенсивности рассеянного света определяется коэффициент диффузии, по которому рассчитывается размер частиц.
Конструктивно анализаторы выполнены в виде единого блока с кюветным отделением, представляющего собой оптико-аналитическую систему, основными элементами которой являются: источник света (лазер с длиной волны 638 нм), фокусирующая оптическая система, фо-топриемное устройство (лавинный фотодиодный детектор), коррелятор, измерительная ячейка и электронное устройство.
Управление анализатором и представление результатов измерений осуществляется с помощью персонального компьютера и автономного программного обеспечения (ПО). Связь с компьютером осуществляется через интерфейс USB.
По способу эксплуатации анализатор является лабораторным, переносным оборудованием.
Модификации анализатора отличаются внешним видом, углом регистрации фотодиодного детектора, габаритными размерами и массой, а также наличием дополнительных функций: терморегулирования пробы (кроме модификации Photocor Mini), определения дзета-потенциала, электрофоретической подвижности, удельной электрической проводимости жидкой пробы (только для модификации Photocor Compact-Z).
Внешний вид анализаторов и схемы их пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
1 - кюветное отделение; 2 - место для размещения знака утверждения типа;

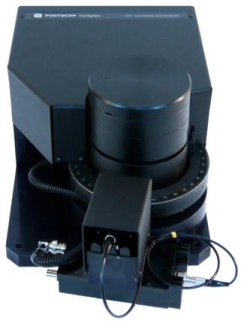

3, 4, 5, 6 - места пломбировки от несанкционированного доступа Рисунок 1 - Внешний вид анализатора модификации Photocor Complex и схема его пломбировки от несанкционированного доступа
1 - кюветное отделение; 2 - место для размещения знака утверждения типа;
3, 4, 5, 6 - места пломбировки от несанкционированного доступа Рисунок 2 - Внешний вид анализаторов модификаций Photocor Compact, Photocor Compact-Z, Photocor Mini и схема их пломбировки от несанкционированного доступа
Анализаторы имеют автономное ПО на основе операционной системы Windows. Основные функции ПО: управление работой анализатора, обработка сигналов от коррелятора и фотодиодного детектора, представление и хранение результатов измерений.
ПО устанавливается на персональный компьютер, работающий совместно с анализатором, при первичном введении в эксплуатацию анализатора.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Photocor-FC |
| Номер версии (идентификационный номер) ПО | не ниже 7.26.6.123 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | B58B4E52 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2017.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний размеров частиц в жидкости, нм | от 0,5 до 10000 |
| Диапазон измерений размеров частиц в жидкости, нм | от 10 до 10000 |
| Пределы допускаемой относительной погрешности измерений размеров частиц в жидкости, % | ±10 |
| Диапазон установки температуры в кюветном отделении анализатора*, °С | от +5 до +95 |
| Пределы допускаемой абсолютной погрешности установки температуры в кюветном отделении анализатора*, °С | ±0,1 |
| Минимальный анализируемый объем пробы, мл | 0,05 |
| * Данные характеристики и их значения нормируются для модификаций анализатора Photocor, имеющих функцию терморегулирования пробы. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
| Потребляемая мощность анализаторов, В-А, не более | 90 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - модификация Photocor Complex - модификация Photocor Compact, Photocor Compact-Z - модификация Photocor Mini | 450x440x204 300x360x149 102x280x102 |
| Масса, кг, не более: - модификация Photocor Complex - модификация Photocor Compact, Photocor Compact-Z - модификация Photocor Mini | 14 8 3 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, - атмосферное давление, кПа | от +15 до +30 от 45 до 80 от 84 до 106,7 |
наносится на верхнюю часть корпуса анализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность анализаторов приведена в таблице 4.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество, шт. |
| Анализатор размеров частиц Photocor 1) | модификации Photocor Complex, или Photocor Compact, или Photocor Compact-Z, или Photocor Mini | 1 |
| Персональный компьютер 2) | - | 1 |
| Набор кювет | - | 1 |
| Комплект кабелей | - | 1 |
| Автономное ПО (на флеш-диске) | Photocor FC | 1 |
| Наименование | Обозначение | Количество, шт. |
| Паспорт | 26.51.53.120ПС | 1 |
| Руководство по эксплуатации | 26.51.53.120РЭ | 1 |
| Методика поверки | МП-640-036-17 | 1 |
| 1) Модификация анализатора указывается при заказе. 2) По требованию заказчика. | ||
осуществляется по документу МП-640-036-17 «Анализаторы размеров частиц Photocor модификаций Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 29 сентября 2017 г.
Основные средства поверки:
- государственный вторичный эталон единиц дисперсных параметров взвесей наномет-рового диапазона по поверочной схеме ГОСТ 8.606-2012«Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
- ГСО 10050-2011 стандартный образец гранулометрического состава (монодисперсный латекс) ОГС-09ЛМ;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке анализаторов.
приведены в эксплуатационной документации.
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
ТУ 26.51.53.120-001-42935992-2017 Анализатор размеров частиц Photocor модификаций Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini. Технические условия
| Зарегистрировано поверок | 26 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
