| Номер в госреестре | 73266-18 |
| Наименование СИ | Комплекс измерительный |
| Обозначение типа СИ | IS-2 |
| Изготовитель | "Instrument Systems GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный IS-2 (далее - комплекс) предназначен для измерений светового потока, спектральной плотности потока излучения, координат цветности, коррелированной цветовой температуры источников света: ламп накаливания, разрядных и светодиодных ламп, светодиодных модулей, светодиодов и другого светотехнического оборудования (далее - ИС).
Принцип действия комплекса основан на измерении спектральной плотности потока излучения (далее - СППИ) от ИС, устанавливаемого в фотометрический шар ISP500-100, с последующим вычислением светового потока, координат цветности и коррелированной цветовой температуры.
Комплекс состоит из: спектрометра CAS 120-151 (далее - спектрометр), фотометрического шара ISP500-100 и персонального компьютера.
Спектрометр CAS 120-151 предназначен для измерений параметров спектра ИС в диапазоне длин волн от 380 до 830 нм (спектральной плотности потока излучения, координат цветности, коррелированной цветовой температуры и доминирующей длины волны). Фотометрический шар ISP500-100 представляет собой сферу диаметром 500 мм с нанесённым на внутренней поверхности белым рассеивающим покрытием. Управление работой спектрометра осуществляется с помощью программного обеспечения (далее - ПО) SpecWin Pro, установленного на персональный компьютер.

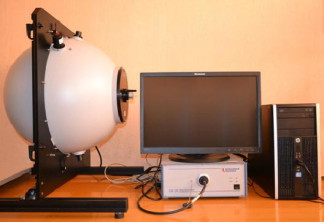

Общий вид комплекса представлен на рисунке 1.
Пломбирование комплекса не предусмотрено.
Программное обеспечение SpecWin Pro предназначено для управления работой комплекса, настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений.
Идентификационные данные ПО SpecWin Pro приведены в таблице 1. Метрологические характеристики комплекса нормированы с учетом влияния ПО SpecWin Pro.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpecWin Pro |
| Номер версии (идентификационный номер) ПО | не ниже 2.5 |
| Цифровой идентификатор ПО | - |
Для защиты ПО SpecWin Pro и данных от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений светового потока, лм | от 0,03 до 20000,00 |
| Диапазон показаний светового потока, лм | от 0,03 до 30000,00 |
| Пределы допускаемой относительной погрешности измерений светового потока, % | ±4 |
| Диапазон измерений спектральной плотности потока излучения в диапазоне длин волн от 380 до 830 нм, Вт/м | от 50 до 1 • 106 |
| Диапазон показаний спектральной плотности потока излучения в диапазоне длин волн от 380 до 830 нм, Вт/м | от 50,0 до 2,5-1010 |
| Пределы допускаемой относительной погрешности измерений спектральной плотности потока излучения, % | ±5 |
| Диапазон измерений координат цветности: - х - У | от 0,004 до 0,734 от 0,005 до 0,834 |
| Диапазон показаний координат цветности: - х - У | от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности | ±0,0025 |
| Диапазон измерений коррелированной цветовой температуры, К | от 2000 до 8000 |
| Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К | ±50 |
| Диапазон показаний коррелированной цветовой температуры, К | от 1000 до 20000 |
| Диапазон показаний доминирующей длины волны, нм | от 380 до 830 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: спектрометра CAS 120-151: | |
| - высота | 150 |
| - ширина | 420 |
| - длина | 350 |
| фотометрического шара ISP500-100: | |
| - высота | 740 |
| - ширина | 610 |
| - длина | 630 |
| Масса, кг, не более: | |
| - спектрометра CAS 120-151 | 8 |
| - фотометрического шара ISP500-100 | 20 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность (без конденсации влаги), %, не более | 70 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный IS-2, зав. № 02/2014 | - | 1 шт. |
| Руководство по эксплуатации | ЯЮКЛ.201111.019 РЭ | 1 экз. |
| Формуляр | ЯЮКЛ.201111.019 ФО | 1 экз. |
| Методика поверки | МП 039.М4-18 | 1 экз. |
осуществляется по документу МП 039.М4-18 «ГСИ. Комплекс измерительный IS-2. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 21 мая 2018 г.
Основные средства поверки.
- Государственный первичный эталон единиц радиометрических и спектрорадиометрических величин в диапазоне длин волн от 0,2 до 25,0 мкм по ГОСТ 8.195-2013.
- вторичный эталон единицы светового потока непрерывного излучения по ГОСТ 8.023-2014.
- вторичный эталон единиц координат цвета и координат цветности по ГОСТ 8.205-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм
ГОСТ 8.205-2014 ГСИ. Государственная поверочная схема для средств измерений координат цвета, координат цветности, показателей белизны и блеска Техническая документация Instrument Systems GmbH, Германия
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
