| Номер в госреестре | 73267-18 |
| Наименование СИ | Комплекс измерительный |
| Обозначение типа СИ | IS-1 |
| Изготовитель | "Instrument Systems GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный IS-1 (далее - комплекс) предназначен для измерений силы света, светового потока, спектральной плотности энергетической освещенности (далее -СПЭО), координат цветности, коррелированной цветовой температуры, угла излучения и углов поворота источников света: ламп накаливания, разрядных и светодиодных ламп, светодиодных модулей, светодиодов и другого светотехнического оборудования (далее - ИС).
Принцип действия комплекса основан на измерении спектральной плотности энергетической освещенности от ИС, установленного в гониометр LEDGON-100 или измерительный зонд LED-434-В, с последующим вычислением силы света, светового потока, координат цветности, коррелированной цветовой температуры и доминирующей длины волны. Угол излучения и световой поток вычисляются по результатам определения пространственного распределения силы света, основанного на измерении силы света при повороте столика гониометра, с установленным ИС, на заданный угол в двух плоскостях. Измерение координат цветности и коррелированной цветовой температуры осуществляется спектрорадиометрическим методом с использованием компактного матричного спектрометра CAS 140CT-151.
Комплекс состоит из: компактного матричного спектрометра CAS 140CT-151 (далее -спектрометр), приёмной головки с диффузором LEDGON-121, гониометра LEDGON-100 (регистрационный номер 70503-18 в Федеральном информационном фонде по обеспечению единства измерений), измерительного зонда LED-434-В и персонального компьютера.

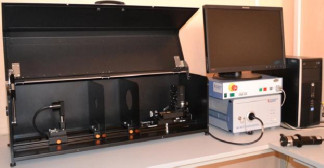

Общий вид комплекса представлен на рисунке 1.
Пломбирование комплекса не предусмотрено.
Корпус гониометра
Контроллер гониометра
Персональный компьютер
| Столик гониометра | Спектрометр | Измерительный зонд |
Спектрометр предназначен для измерений параметров спектра ИС (СПЭО, координат цветности, коррелированной цветовой температуры) в диапазоне длин волн от 360 до 830 нм. Приёмная головка с диффузором LEDGON-121 является приёмником оптического излучения и при помощи оптического волоконного кабеля подключается к спектрометру.
Гониометр LEDGON-100 предназначен для воспроизведения и измерений углов поворота ИС в двух плоскостях. Конструктивно гониометр состоит из светонепроницаемого корпуса, столика, оптической скамьи, диафрагм и двухканального контроллера CSD 315. Принцип действия гониометра LEDG0N-100 основан на угловом позиционировании столика в горизонтальной и вертикальной плоскостях с помощью двух шаговых двигателей, управляемых контроллером CSD 315. Вдоль оптической скамьи гониометра LEDG0N-100 установлена линейка для измерений расстояния между ИС и приёмной головкой. Предусмотрена возможность использования различных держателей для ИС. Измерительный зонд LED-434-В предназначен для измерений средней силы света и спектральной плотности силы излучения, создаваемой ИС в пределах телесного угла 0,01 ср, на расстоянии 100 мм от детектора измерительного зонда LED-434-В.
Управление работой спектрометра, гониометра LEDGON-100 и измерительного зонда LED-434-В осуществляется с помощью программного обеспечения (далее - ПО) SpecWin Pro, установленного на персональный компьютер.
Программное обеспечение SpecWin Pro предназначено для управления работой комплекса, настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений.
Идентификационные данные ПО SpecWin Pro приведены в таблице 1. Метрологические характеристики комплекса нормированы с учетом влияния ПО SpecWin Pro.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SpecWin Pro |
| Номер версии (идентификационный номер) ПО | не ниже 2.5 |
| Цифровой идентификатор ПО | - |
Для защиты ПО SpecWin Pro и данных от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазоны измерений силы света, кд - при измерениях с помощью гониометра LEDG0N-100 - при измерениях с помощью измерительного зонда LED-434-В | от 1 до 15000 от 1 до 300 |
| Диапазоны показаний силы света, кд - при измерениях с помощью гониометра LEDG0N-100 - при измерениях с помощью измерительного зонда LED-434-В | от 0,01 до 15000,00 от 0,001 до 300,000 |
| Пределы допускаемой относительной погрешности измерений силы света с помощью гониометра LEDG0N-100, % | ±3 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений силы света с помощью измерительного зонда LED-434-В, % | ±5 |
| Диапазон измерений светового потока, лм | от 0,03 до 20000,00 |
| Диапазон показаний светового потока, лм | от 0,03 до 30000,00 |
| Пределы допускаемой относительной погрешности измерений светового потока, % | ±4 |
| Диапазон измерений спектральной плотности энергетической освещенности в диапазоне длин волн от 360 до 830 нм, Вт/м3 | от 102 до 108 |
| Диапазон показаний спектральной плотности энергетической освещенности в диапазоне длин волн от 360 до 830 нм, Вт/м3 | от 30 до 3-1010 |
| Пределы допускаемой относительной погрешности измерений спектральной плотности энергетической освещенности, % | ±5 |
| Диапазон измерений координат цветности: - х - У | от 0,004 до 0,734 от 0,005 до 0,834 |
| Диапазон показаний координат цветности: - х - У | от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности | ±0,0015 |
| Диапазон измерений коррелированной цветовой температуры, К | от 2000 до 8000 |
| Пределы допускаемой абсолютной погрешности измерений коррелированной цветовой температуры, К | ±50 |
| Диапазон показаний коррелированной цветовой температуры, К | от 1000 до 20000 |
| Диапазон показаний доминирующей длины волны, нм | от 360 до 830 |
| Диапазон измерений угла излучения, ° | от 7 до 210 |
| Г раницы допускаемой относительной погрешности измерений угла излучения при доверительной вероятности 0,95, % | ±4 |
| Диапазоны измерений углов поворота*: - в горизонтальной плоскости, ° - в вертикальной плоскости, ° | от -110 до +110 от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений углов поворота*: - в горизонтальной плоскости, ° - в вертикальной плоскости, ° | ±0,15 ±1 |
| Верхний предел измерений длины линейки оптической скамьи гониометра*, мм | 700 |
| Допускаемое отклонение от номинального значения длины шкалы линейки и расстояния между любым штрихом и началом или концом шкалы*, мм | ±0,2 |
| * Метрологические характеристики нормированы в описании типа гониометра LEDG0N-100 | |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: компактного матричного спектрометра CAS 140CT-151: | |
| - высота | 200 |
| - ширина | 420 |
| - длина | 350 |
| измерительного зонда LED-434-В: | |
| - высота | 60 |
| - ширина | 100 |
| - длина | 220 |
| корпуса гониометра LEDG0N-100*: | |
| - высота | 320 |
| - ширина | 360 |
| - длина | 940 |
| контроллера CSD 315 гониометра LEDG0N-100*: | |
| - высота | 90 |
| - ширина | 320 |
| - длина | 400 |
| Масса, кг, не более: | |
| - компактного матричного спектрометра CAS 140CT-151 | 10 |
| - измерительного зонда LED-434-В | 2 |
| - корпуса гониометра LEDG0N-100* | 20 |
| - контроллера CSD 315 гониометра LEDG0N-100* | 5 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность (без конденсации влаги), %, не более | 70 |
| - атмосферное давление, кПа | от 84 до 107 |
| * Технические характеристики нормированы в описании типа гониометра | |
| LEDG0N-100 | |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный IS-1, зав. № 01/2014 | - | 1 шт. |
| Руководство по эксплуатации | ЯЮКЛ.201111.018 РЭ | 1 экз. |
| Формуляр | ЯЮКЛ.201111.018 ФО | 1 экз. |
| Методика поверки | МП 038.М4-18 | 1 экз. |
осуществляется по документу МП 038.М4-18 «ГСИ. Комплекс измерительный IS-1. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 21 мая 2018 г.
Основные средства поверки:
- вторичный эталон единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 10,0 мкм по ГОСТ 8.195-2013.
- вторичный эталон единиц силы света и освещенности непрерывного излучения по ГОСТ 8.023-2014.
- вторичный эталон единицы светового потока непрерывного излучения по ГОСТ 8.023-2014.
- вторичный эталон единиц координат цвета и координат цветности по ГОСТ 8.205-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм
ГОСТ 8.205-2014 ГСИ. Государственная поверочная схема для средств измерений координат цвета, координат цветности, показателей белизны и блеска Техническая документация Instrument Systems GmbH, Германия
