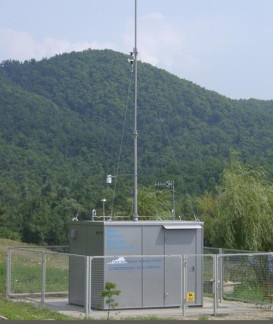

Комплексы измерительные газоаналитические контроля загазованности атмосферного воздуха - посты ПКЗ-А, 73269-18

Определяемый

компонент

Наименование СИ1)

Принцип действия

Регистрационный

номер

O3

Г азоанализатор O342M

Оптико-абсорбционный (в УФ области спектра)

57290-14

Газоанализатор АР-ХА-370 модификация АРОА-370

Оптико-абсорбционный (в УФ области спектра)

54532-13

Газоанализатор озона Ф-105

Оптико-абсорбционный (в УФ области спектра)

60568-15

Г азоанализатор Serinus 10

Оптико-абсорбционный (в УФ области спектра)

56053-13

Газоанализатор AQMS модель AQMS 300

Оптико-абсорбционный (в УФ области спектра)

62515-15

CO

Г азоанализатор К-100

Электрохимический

21075-11

Газоанализатор AQMS модель AQMS 400

Оптико-абсорбционный (в ИК области спектра)

62515-15

Газоанализатор АРХА-370 модификация АРМА-370

Оптико-абсорбционный (в ИК области спектра)

54532-13

Определяемый

компонент

Наименование СИ*

Принцип действия

Регистрационный

номер

CO

Г азоанализатор Seri-nus 30

Недисперсионный инфракрасный

56262-14

Г азоанализатор М1030А

Оптический инфракрасный

57331-14

СО, CO2

Г азоанализатор стационарный СО12М

Оптико-абсорбционный (в ИК области спектра)

37944-14

SO2

Г азоанализатор 310 А модификация С-310А

Хемилюминесцентный

28587-09

Газоанализатор С-105 модификации С-105А, С-105М

Флуоресцентный

61885-15

Газоанализатор AF22M/OT2S модификация AF22M

Флуоресцентный

55959-13

Г азоанализатор АР-ХА-370 модификация APSA-370

Флуоресцентный

54532-13

Г азоанализатор Serinus 50

Флуоресцентный

56054-13

Г азоанализатор М1050А

Флуоресцентный

36770-14

Газоанализатор AQMS модель AQMS 500

Флуоресцентный

62515-15

SO2, H2S

Г азоанализатор АР-ХА-370 модификация APSA-370 SO2/H2S

Флуоресцентный со встроенным конвертером

54532-13

Г азоанализатор СВ-320 модификации СВ-320-А1- H2S, SO2, СВ-320-А2- H2S, SO2

Г етерогенная хемилюми-несценция

20589-12

Газоанализатор ЛF22M/СН2S модификация AF22MyOT2S

Флуоресцентный

55959-13

Г азоанализатор Serinus 51

Флуоресцентный

56054-13

Газоанализатор М1050А (с конвертером)

Флуоресцентный

36770-14

Определяемый

компонент

Наименование СИ*

Принцип действия

Регистрационный

номер

H2S

Г азоанализатор Serinus 55

Флуоресцентный

56054-13

Г азоанализатор АР-ХА-370 модификация APSA-370 H2S

Флуоресцентный со встроенным конвертером

54532-13

Газоанализатор С-105 модификация С-105 СВ

Флуоресцентный со встроенным конвертером

61885-15

NO, NO2, NOx2)

Газоанализатор АР-ХА-370 модификация APNA-370

Хемилюминесцентный

54532-13

Газоанализатор AС32M/CNHз модификация AС32M

Хемилюминесцентный

55213-13

Г азоанализатор ЕТ -909 исполнение ЕТ-909

Хемилюминесцентный

18663-15

Г азоанализатор Serinus 40

Хемилюминесцентный

56263-14

Г азоанализатор М1040А

Хемилюминесцентный

36781-14

Газоанализатор AQMS модель AQMS 600

Хемилюминесцентный

62515-15

NO, NO2

Г азоанализатор 105 модификация Р-105

Хемилю минесцентный

66740-17

NO, NO2, NH3

Газоанализатор ЕТ-909 исполнение ЕТ-909-11

Хемилюминесцентный

18663-15

Газоанализатор Н-320 модификация Н-320А

Г етерогенная хемилюми-несценция

22830-08

Г азоанализатор 105 модификация Н-105

Хемилю минесцентный

66740-17

NO, NO2, NOx2) NH3

Газоанализатор AС32M/CNHз модификация AС32M/CNHз

Хемилюминесцентный

55213-13

Г азоанализатор Serinus 44

Хемилюминесцентный

56263-14

Газоанализатор М1040А (с конвертером)

Хемилюминесцентный

36781-14

ECH/ENCH/CH43)

Г азоанализатор Г амма-ЕТ

Пламенно-ионизационный

22331-07

Определяемый

компонент

Наименование СИ*

Принцип действия

Регистрационный

номер

ЕСН/ШСН/СН^

Г азоанализатор углеводородов стационарный НС51М

Пламенно-ионизационный

57039-14

Г азоанализатор АР-ХА-370 модификация АРНА-370

Пламенно-ионизационный

54532-13

Ароматические углеводороды, предельные и непредельные угле-

водороды4)

Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800

Газо-адсорбционная (ГАХ) или газожидкостная (ГЖХ) хроматография с пламенноионизационным (ПИД) и/или фотоионизационным (ФИД) детектированием5)

41012-09

Хроматограф газовый портативный «Хрома-тэк - Г азохром 2000»

Г азо-адсорбционная (Г АХ) или газожидкостная (ГЖХ) хроматография с термокон-дуктометрическим (по теплопроводности) (ДТП), термохимичесим (ДТХ) пламенно-ионизационным (ПИД) и/или фотоиониза-ционным (ФИД), детекти-

рованием5)

40812-14

1)    Комплектуется газоанализаторами по выбору Заказчика.

2)    NOx определяется в пересчете на NO2 или NO.

3)    ЕСН/ХКСШСН4 - сумма углеводородов в пересчете на метан/сумма углеводородов за вычетом метана/метан.

4)    Перечень определяемых компонентов - в соответствии с применяемой методикой измерений, аттестованной в соответствии с ГОСТ 8.563-2009.

5)    Принцип измерений определяется типом применяемой хроматографической колонки (принцип разделения) и используемым типом детектора (принцип детектирования).

Наименование

Регистрационный

номер

Анализатор пыли TEOM серии 1405

54497-13

Анализаторы пыли DUSTTRAK 8530

55060-13

Анализатор пыли MP 101M мод. MP 101-09

58064-14

Анализатор пыли Topas

61997-15

Анализатор пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF или EDM 11-E

72231-18

Станция автоматическая метеорологическая Vantage Pro2

40331-14

Метеостанция автоматическая WXT530

65362-16

Станция погодная автоматическая WS-UMB

60696-15

Метеостанция автоматическая IMETEOLABS PWS

63630-16

Станция метеорологическая М-49М

68118-17

Блок детектирования БДБГ-200

41528-09

Наименование

Регистрационный

номер

Комплекс измерительный универсальный УИМ-Д

64547-16

Шумомер-виброметр, анализатор спектра Экофизика-110А

48906-12

Анализатор шума и вибрации АССИСТЕНТ

39671-08

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«АРМ ПКЗ»

Номер версии (идентификационный номер ПО), не ниже

station.exe 2.4.3.747 dbloader.exe 2.1.0.0

Цифровой идентификатор ПО

station.exe e42b8b96f6c21 a563 c4f395fe35b297b dbloader.exe 7c6749696b517151 fcfacfbfle86968b

Алгоритм вычисления цифрового идентификатора

MD5

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

O342M

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 10 от 0 до 20

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,0 от 0 до 2,0

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,04 мг/м3) включ.

-    относительной в диапазоне св. 0,020 до 0,25 млн-1 (св. 0,04 до 0,5 мг/м3) включ.

-    относительной в диапазоне св. 0,25 до 1,0 млн-1 (св. 0,5 до 2,0 мг/м3) включ.

±15

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния мешающих компонентов NO (5 мг/м3), NO2 (2 мг/м3), Н^ (10 мг/м3), SO2 (0,5 мг/м3), CO (20 мг/м3), в долях от пределов допускаемой основной погрешности

1,0

Изменение показаний за регламентируемый интервал времени (7 суток), в долях от пределов допускаемой основной погрешности

0,3

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор АРХА-370 модификация АРОА-370

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,0 от 0 до 2,0

Газоанализатор АРХА-370 модификация

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,0 от 0 до 2,0

АРОА-370

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,015 млн-1 (от 0 до 0,030 мг/м3) включ.

-    относительной в диапазоне св. 0,015 до 1,0 млн-1 (св. 0,030 до 2,0 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.1338-03), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Г азоанализатор озона Ф-105

Диапазоны показаний массовой концентрации мг/м3 (объемной доли, млн-1)

от 0 до 1,0 (от 0 до 5,0)

Диапазоны измерений массовой концентрации мг/м3 (объемной доли, млн-1)

от 0 до 0,5 (от 0 до 0,25) включ. св. 0,5 до 10,0 (св. 0,25 до 5,0) включ.

Диапазон измерений от 0 до 0,5 мг/м3 включ. (от 0 до 0,25 млн-1 включ.):

Пределы допускаемой основной абсолютной погрешности, мг/м3 (млн-1):

-    в поддиапазоне от 0 до 0,10 мг/м включ.

(от 0 до 0,05 млн-1 включ.)

-    св. 0,10 до 0,5 мг/м включ.

(св. 0,05 до 0,25 млн-1 включ.)

±0,02 (±0,01) ±[0,014+0,06-Cx] (±[0,07+0,03 •Cx])1

)

Диапазон измерений св. 0,5 до 10,0 мг/м3 включ. (св. 0,25 до 5,0 млн-1 включ.):

Пределы допускаемой основной абсолютной погрешности, мг/м3 (млн-1):

- в поддиапазоне св. 0,5 до 1,0 мг/м3 включ.

(св. 0,25 до 0,5 млн-1 включ.)

Пределы допускаемой основной относительной погрешности в диапазоне св. 1,0 до 10,0 мг/м включ.

(св. 0,5 до 5,0 млн-1 включ.), %

±[0,014+0,06-Cx] (±[0,07+0,03 •Cx])1)

±7

Наименование

СИ

Наименование характеристики

Значение

Г азоанализатор озона Ф-105

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности

0,3

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Г азоанализатор Serinus 10

Диапазон показаний объемной доли, млн-1

от 0 до 20

Диапазон измерений объемной доли, млн-1

от 0 до 0,50

Пределы допускаемой погрешности, %:

-    приведенной к диапазону от 0 до 0,040 млн-1 включ.

-    относительной в диапазоне св. 0,040 до 0,50 млн-1 включ.

±15

±15

Газоанализатор AQMS модель AQMS 300

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,00 от 0 до 2,00

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,00 от 0 до 2,00

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,015 млн-1 (от 0 до 0,030 мг/м3) включ.

-    относительной в диапазоне св. 0,015 до 1,00 млн-1 (св. 0,030 до 2,00 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Предел суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально разовой ПДК по ГОСТ 12.1.005-88), в долях от пределов допускаемой основной погрешности

1,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

1) Сх - измеренное значение массовой концентрации (объемной доли).

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

К-100

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 43 от 0 до 50

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 43 от 0 до 50

Пределы допускаемой основной погрешности, %:

-    приведенной к верхнему пределу поддиапазона от 0

-1 3

до 2,6 млн (от 0 до 3,0 мг/м ) включ.

-    относительной в диапазоне св. 2,6 до 43 млн-1 (св. 3,0 до 50 мг/м ) включ.

±20

±20

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от суммарного влияния неизмеряемых компонентов (не более: SO2 1,5 мг/м3, NO 5 мг/м3, O3 1,0 мг/м3, Н2 1,0 мг/м3, C^ 100 мг/м3, Cl2 0,5 мг/м3, NO2 0,5 мг/м3, Н^ 0,5 мг/м ), в долях от пределов допускаемой основной погрешности

1,0

Пределы допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор АQMS модификация АQMS 400

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1000 от 0 до 1250

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 50 от 0 до 60

Пределы допускаемой основной погрешности, %

-    приведенной к диапазону от 0 до 2,0 млн-1 (от 0 до 2,5 мг/м3) включ.

-    относительной в диапазоне св. 2,0 до 50 млн-1 (св. 2,5 до 60 мг/м ) включ.

±25

±25

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Предел суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально разовой ПДК по ГОСТ 12.1.005-88), в долях от пределов допускаемой основной погрешности

1,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор АРХА-370 модификация АРМА-370

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 100 от 0 до 125

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 100 от 0 до 125

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 2,5 млн-1 (от 0 до 3,0 мг/м3) включ.

-    относительной в диапазоне св. 2,5 до 100 млн-1 (св. 3,0 до 125 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.1338-03), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Г азоанализатор Serinus 30

Диапазон показаний объемной доли, млн-1

от 0 до 200

Диапазон измерений объемной доли, млн-1

от 0 до 200

Пределы допускаемой погрешности, %:

-    приведенной к диапазону от 0 до 5,0 млн-1 включ.

-    относительной в диапазоне св. 5,0 до 200 млн-1 включ.

±10

±10

Г азоанализатор М1030А

Диапазоны показаний объемной доли, млн-1

от 0 до 50 от 0 до 200

Диапазоны измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 50 от 0 до 200 от 0 до 62,5 от 0 до 250

Пределы допускаемой основной погрешности в диапазоне измерений от 0 до 50 млн-1 (от 0 до 62,5 мг/м3), %:

-    приведенной к диапазону от 0 до 2,0 млн-1 (от 0 до 2,5 мг/м3) включ.

-    относительной в диапазоне св. 2,0 до 50 млн-1 (св. 2,5 до 62,5 мг/м3) включ.

±15

±15

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

М1030А

Пределы допускаемой основной погрешности в диапа-

-1 3

зоне измерений от 0 до 200 млн (от 0 до 250 мг/м ), %:

-    приведенной к диапазону от 0 до 20 млн-1 (от 0 до 25 мг/м3) включ.

-    относительной в диапазоне св. 20 до 200 млн-1 (св. 2,5 до 250 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 30 млн-1, NO2 30 млн-1, NH3 20 млн-1, SO2 100 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор

стационарный

TO12M

Диапазоны показаний объемной доли, млн-1

от 0 до 10 от 0 до 25 от 0 до 50

Диапазоны измерений объемной доли, млн-1

от 0 до 10 от 0 до 25 от 0 до 50

Диапазон измерений от 0 до 10 млн-1 Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 2,0 млн-1 включ.

-    относительной, в диапазоне св. 2,0 до 10 млн-1 включ.

±25

±25

Диапазон измерений от 0 до 25 млн-1 Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 2,0 млн-1 включ.

-    относительной, в диапазоне св. 2,0 до 25 млн-1 включ.

±25

±25

Диапазон измерений от 0 до 50 млн-1 Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 2,0 млн-1 включ.

-    относительной, в диапазоне св. 2,0 до 50 млн-1 включ.

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Наименование

СИ

Наименование характеристики

Значение

Г азоанализатор стационарный СО12M с опцией измерения диоксида углерода (СО2)

Диапазон показаний объемной доли, млн-1

от 0 до 500

Диапазон измерений объемной доли, млн-1

от 0 до 500

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 50 млн-1 включ.

-    относительной, в диапазоне св. 50 до 500 млн-1 включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор С-310А модификация С-310 А

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 0,75 от 0 до 2,0

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 0,75 от 0 до 2,0

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,05 мг/м ) включ.

-    относительной в диапазоне св. 0,020 до 0,75 млн-1 (св. 0,05 до 2,0 мг/м ) включ.

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от пределов допускаемой основной погрешности

1,0

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор С-105 модификации С-105А,

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,9 от 0 до 5,0

С-105М

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,9 от 0 до 5,0

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор С-105 модификации С-105А С-105М

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,015 млн-1 (от 0 до 0,040 мг/м3) включ.

-    относительной в диапазоне св. 0,015 до 1,9 млн-1 (св. 0,040 до 5,0 мг/м ) включ.

±20

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (в соответствии с ИРМБ.413312.034.РЭ), в долях от пределов допускаемой основной погрешности

1,0

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Г азоанализатор AF22M/СH2S модификации AF22M, ЛБ22М/СН^

Диапазон показаний объемной доли, млн-1

от 0 до 10

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 10 от 0 до 30

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ.

-    относительной в диапазоне св. 0,020 до 10 млн-1 (св. 0,06 до 30 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 0,5 млн-1, СН4 100 млн-1, O3 0,5 млн-1, СО 200 млн-1, СО2 0,03 %, NO2 1 млн-1, О2 от 18 до 24 %, ароматические углеводороды 0,1 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор АРХА-370 модификации APSA-370, APSA-370 SO2/H2S

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 2,0 от 0 до 6,0

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 2,0 от 0 до 6,0

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор АРХА-370 модификации APSA-370, APSA-370 SO2/H2S

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ.

-    относительной в диапазоне св. 0,020 до 2,0 млн-1 (св. 0,06 до 6 мг/м ) включ.

±20

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более верхнего значения диапазона измерений определяемых компонентов), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Г азоанализаторы Serinus 50, Serinus 51

Диапазон показаний объемной доли, млн-1

от 0 до 20

Диапазон измерений объемной доли, млн-1

от 0 до 20

Пределы допускаемой погрешности, %:

-    приведенной к диапазону от 0 до 0,20 млн-1 включ.

-    относительной в диапазоне св. 0,20 до 20 млн-1 включ.

±15

±15

Газоанализатор

М1050А

Диапазоны показаний объемной доли, млн-1

от 0 до 0,05 от 0 до 2,0 от 0 до 20

Диапазоны измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 2,0 от 0 до 20 от 0 до 6,0 от до 50

Пределы допускаемой основной погрешности в диапазоне измерений от 0 до 2,0 млн-1 (от 0 до 6,0 мг/м3), %:

-    приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,06 мг/м3) включ.

-    относительной в диапазоне св. 0,020 до 2,0 млн-1 (св. 0,06 до 6,0 мг/м3) включ.

±15

±15

Пределы допускаемой основной погрешности в диапа-

-1 3

зоне измерений от 0 до 20 млн (от 0 до 50 мг/м ), %:

-    приведенной к диапазону от 0 до 0,5 млн-1 (от 0 до 1,3 мг/м3) включ.

-    относительной в диапазоне св. 0,5 до 20 млн-1 (св. 1,3 до 50 мг/м ) включ.

±15

±15

Наименование

СИ

Наименование характеристики

Значение

Г азоанализатор М1050А

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 1,0 млн-1, O3 0,5 млн-1, СО 200 млн-1, NO2 1,0 млн-1, O2 от 18 до 24 %, ароматические углеводороды 0,5 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор AQMS модель AQMS 500

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 20 от 0 до 50

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 4,0 от 0 до 10

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,050 мг/м3) включ.

-    относительной в диапазоне св. 0,020 до 4,0 млн-1 (св. 0,050 до 10 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Предел суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально разовой ПДК по ГОСТ 12.1.005-88), в долях от пределов допускаемой основной погрешности

1,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор СВ-320 модификации СВ-320-

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 0,70 от 0 до 2,0

А1-^, SO2, СВ-320-А2- H2S, SO2

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 7,0 от 0 до 2,0

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,05 мг/м ) включ.

-    относительной в диапазоне св. 0,020 до 0,70 млн-1 (св. 0,05 до 2,0 мг/м ) включ.

±25

±25

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор СВ-320 модификации СВ-320-А1-^, SO2, СВ-320-А2- H2S, SO2

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 0,5 мг/м , NO2 0,5 мг/м3, КН3 1 мг/м3, Cl2 0,1 мг/м3, СО 20 мг/м3, O3 0,2

3 3

мг/м , сероорганические соединения 0,05 мг/м , Н^ 0,2 мг/м3, атмосферная пыль 0,15 мг/м3, в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор АРХА-370 модификации APSA-370 H2S, APSA-370 SO2/H2S

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,0 от 0 до 1,5

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,0 от 0 до 1,5

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,005 млн-1 (от 0 до 0,008 мг/м ) включ.

-    относительной в диапазоне св. 0,005 до 1,0 млн-1 (св. 0,008 до 1,5 мг/м ) включ.

±20

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более верхнего значения диапазона измерений определяемых компонентов), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор

СВ-320

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 0,15 от 0 до 0,20

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 0,15 от 0 до 0,20

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

СВ-320

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,005 млн-1 (от 0 до 0,008 мг/м3) включ.

-    относительной в диапазоне св. 0,005 до 0,15 млн-1 (св. 0,008 до 0,2 мг/м3) включ.

±25

±25

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 0,5 мг/м3, NO2 0,5 мг/м3, МН 1 мг/м3, Cl2 0,1 мг/м3, СО 20 мг/м3, O3 0,2

3 3

мг/м , сероорганические соединения 0,05 мг/м , Н^ 0,2

33

мг/м , атмосферная пыль 0,15 мг/м , в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Г азоанализатор AF22M/OT2S мо-

Диапазон показаний:

- объемной доли, млн-1

от 0 до 1,0

дификация

AF22M/OT2S

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,0 от 0 до 1,5

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,008 млн-1 (от 0 до 0,005 мг/м3) включ.

-    относительной в диапазоне св. 0,008 до 1,0 млн-1 (св. 0,005 до 1,5 мг/м3) включ.

±20

±20

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 0,5 млн-1, СН4 100 млн-1, O3 0,5 млн-1, СО 200 млн-1, СО2 0,03 %, NO2 1 млн-1, О2 от 18 до 24 %, ароматические углеводороды 0,1 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Наименование

СИ

Наименование характеристики

Значение

Г азоанализаторы Serinus 51, Serinus 55

Диапазон показаний объемной доли, млн-1

от 0 до 2,0

Диапазон измерений объемной доли, млн-1

от 0 до 2,0

Пределы допускаемой погрешности, %:

-    приведенной к диапазону от 0 до 0,010 млн-1 включ.

-    относительной в диапазоне св. 0,010 до 2,0 млн-1 включ.

±10

±10

Газоанализатор С-105 модификация С-105СВ

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 0,7 от 0 до 1,0

Диапазоны измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 0,7 от 0 до 1,0

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,005 млн-1 (от 0 до 0,008 мг/м ) включ.

-    относительной в диапазоне св. 0,005 до 0,15 млн-1 (св. 0,008 до 0,20 мг/м3) включ.

-    относительной в диапазоне св. 0,15 до 0,70 млн-1 (св. 0,20 до 1,0 мг/м ) включ.

±25

±25

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (в соответствии с ИРМБ.413312.034.РЭ), в долях от пределов допускаемой основной погрешности

1,0

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор М1050А (с конвертером)

Диапазон показаний объемной доли, млн-1

от 0 до 1

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 1,0 от 0 до 1,5

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,010 млн-1 (от 0 до 0,015 мг/м3) включ.

-    относительной в диапазоне св. 0,010 до 1,0 млн-1 (св. 0,015 до 1,5 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор М1050А (с конвертером)

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: NO 1,0 млн-1, O3 0,5 млн-1, СО 200 млн-1, NO2 1,0 млн-1, O2 от 18 до 24 %, ароматические углеводороды 0,5 млн-1, сероорганические соединения отсутствуют), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор АРХА-370 модификация APNA-370

Диапазон показаний:

-    объемной доли NO (суммы NOx в пересчете на NO), млн-1

-    массовой концентрации NO (суммы NOx в пересчете на NO), мг/м3

-    объемной доли NO2 (суммы NOx в пересчете на NO2), млн-1

-    массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м3

от 0 до 3,0 от 0 до 4,0 от 0 до 3,0 от 0 до 6,0

Диапазон измерений:

-    объемной доли NO (суммы NOx в пересчете на NO),

-1

млн

-    массовой концентрации NO (суммы NOx в пересчете на NO), мг/м3

-    объемной доли NO2 (суммы NOx в пересчете на NO2),

-1

млн

-    массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м3

от 0 до 3,0 от 0 до 4,0 от 0 до 3,0 от 0 до 6,0

Пределы допускаемой основной погрешности измерений содержания NO (суммы NOx в пересчете на NO), %: -1

-    приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,07 мг/м3) включ.

-    относительной в диапазоне св. 0,05 до 3,0 млн-1 (св. 0,07 до 4,0 мг/м3) включ.

Пределы допускаемой основной погрешности измерений содержания NO2 (суммы NOx в пересчете на NO2), %: -1

-    приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,10 мг/м ) включ.

±20

±20

±20

Наименование

СИ

Наименование характеристики

Значение

Г азоанализатор АРХА-370 модификация APNA-370

- относительной в диапазоне св. 0,05 до 3,0 млн-1 (св. 0,10 до 6,0 мг/м ) включ.

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.1338-03), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор

AС32M/CNHз

модификации

AС32M,

AС32M/CNH3

Диапазон показаний:

-    объемной доли NO, млн-1

-    объемной доли NO2 (суммы NOx в пересчете на NO2),

-1

млн

от 0 до 10 от 0 до 10

Диапазон измерений:

-    объемной доли NO, млн-1

-    массовой концентрации NO, мг/м

-    объемной доли NO2 (суммы NOx в пересчете на NO2), млн-1

-    массовой концентрации NO2 (суммы NOx в пересчете на NO2), мг/м3

от 0 до 10 от 0 до 13,5

от 0 до 10

от 0 до 20

Пределы допускаемой основной погрешности измерений содержания NO, %:

-    приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,065 мг/м3) включ.

-    относительной в диапазоне св. 0,050 до 10 млн-1 (св. 0,065 до 13,5 мг/м3) включ.

±15

±15

Пределы допускаемой основной погрешности измерений содержания NO2 (суммы NOx в пересчете на NO2), %:

-    приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,10 мг/м3) включ.

-    относительной в диапазоне св. 0,050 до 10 млн-1 (св. 0,10 до 20 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: СН4 1000 млн-1, O3 1 млн-1, СО 200 млн-1, СO2 0,03 %, SО2 10 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

ЛС32M/CNHз

модификации

AС32M,

ЛС32M/CNHз

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор ЕТ-909 исполнения ЕТ-909, ЕТ-909-01 ЕТ-909-11

Диапазон показаний массовой концентрации NO, NO2 (суммы NOx в пересчете на NO2 - ЕТ-909, ЕТ-909-01),

мг/м3

от 0 до 10

Диапазон измерений массовой концентрации NO, NO2 (суммы NOx в пересчете на NO2 - ЕТ-909, ЕТ-909-01),

мг/м3

от 0 до 10

Пределы допускаемой погрешности измерений:

-    абсолютной, в диапазоне от 0 до 0,08 мг/м3 включ., мг/м3

-    относительной, в диапазоне св. 0,08 до 10 мг/м включ., %

±0,016

±20

Г азоанализаторы Serinus 40, Serinus 44

Диапазон показаний объемной доли NO, NO2, NOx, -1

млн

от 0 до 20

Диапазон измерений объемной доли NO, NO2, NOx, -1

млн

от 0 до 20

Пределы допускаемой погрешности, %:

-    приведенной к диапазону от 0 до 0,050 млн-1 включ.

-    относительной в диапазоне св. 0,050 до 20 млн-1 включ.

±15

±15

Газоанализатор М1040А

Диапазоны показаний объемной доли NO, NO2, (суммы окислов азота NO^i в пересчете на NO2), млн-1

от 0 до 0,050 от 0 до 2,0 от 0 до 20

Диапазоны измерений:

-    объемной доли NO, NO2, (суммы окислов азота NOx в пересчете на NO2), млн-1

-    массовой концентрации NO, мг/м

-    массовой концентрации NO2, (суммы окислов азота NOx в пересчете на NO2), мг/м

от 0 до 0,050 от 0 до 2,0 от 0 до 20 от 0 до 0,065 от 0 до 2,7 от 0 до 25 от 0 до 0,10 от 0 до 4,1 от 0 до 40

Диапазоны показаний от 0 до 0,050 млн-1 и от 0 до 2,0 -1

млн

Пределы допускаемой основной погрешности измерений содержания NO, %:

-    приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,065 мг/м3) включ.

-    относительной в диапазоне св. 0,050 до 2,0 млн-1 (св. 0,065 до 2,7 мг/м3) включ.

±15

±15

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор М1040А

Пределы допускаемой основной погрешности измерений содержания NO2, (суммы окислов азота NOх в пересчете на NO2), %:

-    приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,10 мг/м ) включ.

-    относительной в диапазоне св. 0,050 до 2,0 млн-1 (св. 0,10 до 4,1 мг/м ) включ.

±15

±15

Диапазон показаний от 0 до 20 млн-1 Пределы допускаемой основной погрешности измерений содержания NO, %:

-    приведенной к диапазону от 0 до 0,50 млн-1 (от 0 до 0,060 мг/м ) включ.

-    относительной в диапазоне св. 0,5 до 20 млн-1 (св. 0,60 до 25 мг/м ) включ.

Пределы допускаемой основной погрешности измерений содержания NO2, (суммы окислов азота NOх в пересчете на NO2), %:

-    приведенной к диапазону от 0 до 0,50 млн-1 (от 0 до 1,0 мг/м3) включ.

-    относительной в диапазоне св. 0,5 до 20 млн-1 (св. 1,0 до 40 мг/м3) включ.

±15

±15

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: СН4 1000 млн-1, O3 1,0 млн-1, СО 200 млн-1, SO2 20 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор AQMS модель AQMS 600

Диапазон показаний:

-    объемной доли NO, млн-1

-    массовой концентрации NO, мг/м

-    объемной доли NO2, млн-1

-    массовой концентрации NO2, мг/м

от 0 до 20 от 0 до 25 от 0 до20 от 0 до 40

Диапазон измерений:

-    объемной доли NO, млн-1

-    массовой концентрации NO, мг/м

-    объемной доли NO2, млн-1

-    массовой концентрации NO2, мг/м

от 0 до 2,0 от 0 до 3,0 от 0 до 2,0 от 0 до 4

Пределы допускаемой основной погрешности измерений содержания NO, %:

- приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,07 мг/м ) включ.

±15

Наименование

СИ

Наименование характеристики

Значение

-    относительной в диапазоне св. 0,050 до 2,0 млн-1 (св. 0,07 до 4,0 мг/м ) включ.

Пределы допускаемой основной погрешности измерений содержания NO2, %:

-    приведенной к диапазону от 0 до 0,05 млн-1 (от 0 до 0,10 мг/м3) включ.

-    относительной в диапазоне св. 0,05 до 2,0 млн-1 (св. 0,10 до 4 мг/м3) включ.

±15

±25

±25

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Предел суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально разовой ПДК по ГОСТ 12.1.005-88), в долях от пределов допускаемой основной погрешности

1,5

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор Н-320 модификация Н-320А

Диапазон показаний:

-    объемной доли NO, млн-1

-    массовой концентрации NO, мг/м

-    объемной доли NO2, млн-1

-    массовой концентрации NO2, мг/м

от 0 до 0,8 от 0 до 1,0 от 0 до 0,5 от 0 до 1,0

Диапазон измерений:

-    объемной доли NO, млн-1

-    массовой концентрации NO, мг/м

-    объемной доли NO2, млн-1

-    массовой концентрации NO2, мг/м

от 0 до 0,8 от 0 до 1,0 от 0 до 0,5 от 0 до 1,0

Пределы допускаемой основной погрешности измерений содержания NO, %:

-    приведенной к диапазону от 0 до 0,06 млн-1 (от 0 до 0,08 мг/м3) включ.

-    относительной в диапазоне св. 0,06 до 0,8 млн-1 (св. 0,08 до

1.0    мг/м3) включ.

Пределы допускаемой основной погрешности измерений содержания NO2,%:

-    приведенной к диапазону от 0 до 0,04 млн-1 (от 0 до 0,08 мг/м3) включ.

-    относительной в диапазоне св. 0,04 до 0,5 млн-1 (св. 0,08 до

1.0    мг/м3) включ.

±25

±25

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов, перечень и концентрация которых приведены вс ИРМБ.413312.003РЭ, в долях от основной погрешности

0,3

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор Н-320 модификация Н-320А

Пределы допускаемой дополнительной погрешности от изменения влажности, атмосферного давления, напряжения и частоты питания переменного тока, наличия вибрации, внешних магнитных и электрических полей, изменения пространственного положения, смены хемилюминесцентно-го датчика в условиях эксплуатации, в долях от основной погрешности

0,2

Допускаемое изменение выходного сигнала за 7 суток непрерывной работы, не более, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор 105 модификации Н-105, Р-105

Диапазон показаний:

-    объемной доли NO, млн-1

-    массовой концентрации NO, мг/м

-    объемной доли NO2, млн-1

-    массовой концентрации NO2, мг/м

от 0 до 3,2 от 0 до 4,0 от 0 до 2,1 от 0 до 4,0

Диапазон измерений:

-    объемной доли NO, млн-1

-    массовой концентрации NO, мг/м

-    объемной доли NO2, млн-1

-    массовой концентрации NO2, мг/м

от 0 до 3,2 от 0 до 4,0 от 0 до 2,1 от 0 до 4,0

Пределы допускаемой основной погрешности измерений содержания NO, %:

-    приведенной к диапазону от 0 до 0,032 млн-1 (от 0 до 0,040

мг/м3) включ.

-    относительной в диапазоне св. 0,032 до 3,2 млн-1 (св. 0,040 до 4,0 мг/м ) включ.

Пределы допускаемой основной погрешности измерений содержания NO2,%:

-    приведенной к диапазону от 0 до 0,020 млн-1 (от 0 до 0,040

мг/м3) включ.

-    относительной в диапазоне св. 0,020 до 2,1 млн-1 (св. 0,040 до 4,0 мг/м ) включ.

±20

±20

±20

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной суммарной погрешности от в3лияния неизме3ряемых компонентов (не более: СО 3000 мг/м , СО2 50 мг/м , ароматические углеводороды 1,0

3 3 3 3

мг/м , Оз 0,5 мг/м , SО2 5,0 мг/м , Н^ 0,5 мг/м , атмосферная пыль 0,15 мг/м3), в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

жания аммиака (

ЧН3)

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

ЛС32M/CNH3

модификация

ЛС32M/CNHз

Диапазон показаний:

- объемной доли, млн-1

от 0 до 5

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации, мг/м3

от 0 до 5,0 от 0 до 4,0

Пределы допускаемой основной погрешности измерений, %: -1

-    приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,040 мг/м3) включ.

-    относительной, в диапазоне св. 0,050 до 5,0 млн-1 (св. 0,040 до 4,0 мг/м3) включ.

±15

±15

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: СН4 1000 млн-1, O3 1 млн- , СО 200 млн-1, СO2 0,03 %, SО2 10 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Г азоанализатор ЕТ-909 исполнение ЕТ-909-11

Диапазон показаний массовой концентрации, мг/м3

от 0 до 10

Диапазон измерений массовой концентрации , мг/м3

от 0 до 10

Пределы допускаемой погрешности измерений:

-    абсолютной, в диапазоне от 0 до 0,20 мг/м3 включ., мг/м3

-    относительной, в диапазоне св. 0,20 до 10 мг/м включ., %

±0,04

±20

Г азоанализатор Serinus 44

Диапазон показаний объемной доли, млн-1

от 0 до 20

Диапазон измерений объемной доли, млн-1

от 0 до 20

Пределы допускаемой погрешности, %:

-    приведенной к диапазону от 0 до 0,050 млн-1 включ.

-    относительной в диапазоне св. 0,050 до 20 млн-1 включ.

±15

±15

Газоанализатор М1040А (с конвертером)

Диапазон показаний объемной доли, млн-1

от 0 до 5,0

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации мг/м3

от 0 до 5,0 от 0 до 4,0

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор М1040А (с конвертером)

Пределы допускаемой основной погрешности, %:

-    приведенной к диапазону от 0 до 0,050 млн-1 (от 0 до 0,040 мг/м3) включ.

-    относительной в диапазоне св. 0,05 до 5 млн-1 (св. 0,040 до 4,0 мг/м ) включ.

±15

±15

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более: СН4 1000 млн-1, O3 1,0 млн-1, СО 200 млн-1, SO2 20 млн-1), в долях от пределов допускаемой основной погрешности, не более

1,0

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Газоанализатор Н-320 модификация Н-320А

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации, мг/м3

от 0 до 1,4 от 0 до 1,0

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации, мг/м3

от 0 до 1,4 от 0 до 1,0

Пределы допускаемой основной погрешности измерений, %:

-    приведенной к диапазону от 0 до 0,30 млн-1 (от 0 до 0,20 мг/м ) включ.

-    относительной в диапазоне св. 0,30 до 1,4 млн-1 (св. 0,20 до 1,0 мг/м ) включ.

±25

±25

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов, перечень и концентрация которых приведены вс ИРМБ.413312.003РЭ, в долях от основной погрешности

0,3

Пределы допускаемой дополнительной погрешности от изменения влажности, атмосферного давления, напряжения и частоты питания переменного тока, наличия вибрации, внешних магнитных и электрических полей, изменения пространственного положения, смены хеми-люминесцентного датчика в условиях эксплуатации, в долях от основной погрешности

0,2

Допускаемое изменение выходного сигнала за 7 суток непрерывной работы, не более, в долях от пределов допускаемой основной погрешности

0,5

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор 105 модификация Н-105

Диапазон показаний:

-    объемной доли, млн-1

-    массовой концентрации, мг/м3

от 0 до 2,8 от 0 до 2,0

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации, мг/м3

от 0 до 2,8 от 0 до 2,0

Пределы допускаемой основной погрешности измерений, %:

-    приведенной к диапазону от 0 до 0,057 млн-1 (от 0 до 0,040 мг/м ) включ.

-    относительной в диапазоне св. 0,057 до 2,8 млн-1 (св. 0,040 до 2,0 мг/м3) включ.

±20

±20

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов (не более: СО 3000 мг/м3, СО2 50 мг/м3, ароматические уг-

3 3 3

леводороды 1,0 мг/м , О3 0,5 мг/м , SО2 5,0 мг/м , Н^

33

0,5 мг/м , атмосферная пыль 0,15 мг/м ), в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор Г амма-ЕТ

Диапазон показаний массовой концентрации суммы углеводородов (СН) в пересчете на метан, метана (СН4) и суммы углеводородов за вычетом метана (KCH) мг/м

от 0 до 100

Диапазон измерений, мг/м3

от 0 до 100

Пределы допускаемой основной погрешности измерений:

-    абсолютной, в диапазоне от 0 до 5,0 мг/м ) включ., мг/м3

-    относительной, в диапазоне св. 5,0 до 100 мг/м включ., %

±1

±20

Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности Sc,

0,1 А (5)

Наименование

СИ

Наименование характеристики

Значение

Газоанализатор

углеводородов

стационарный

НС51М

Диапазоны показаний массовой концентрации метана/общего содержания углеводородов, мг/м

от 0 до 10 от 0 до 50 от 0 до 100 от 0 до 500 от 0 до 1000

Диапазоны измерений, мг/м3

от 0 до 10 от 0 до 50 от 0 до 100 от 0 до 500 от 0 до 1000

Пределы допускаемой основной погрешности измерений, %:

-    приведенной к диапазону от 0 до 10 мг/м включ. (диапазоны показаний от 0 до 10 мг/м и от 0 до 100

мг/м3)

-    приведенной к диапазону от 0 до 50 мг/м включ. (диапазон показаний от 0 до 50 мг/м3),

-    приведенной к диапазону от 0 до 100 мг/м включ. (диапазоны показаний от 0 до 500 мг/м3 и от 0 до 1000

мг/м3)

-    относительной, в диапазоне св. 10 до 100 мг/м3) включ. (диапазон показаний от 0 до 100 мг/м )

-    относительной, в диапазоне св. 100 до 500 мг/м3 включ. (диапазон показаний от 0 до 500 мг/м ) и св. 100 до 1000 мг/м3 включ. (диапазон показаний от 0 до 1000 мг/м3)

±20

±15

±15

±20

±15

±25

Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности

0,5

Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

Газоанализатор АРХА-370 модификация АРНА-370

Диапазон показаний содержания суммы углеводородов в пересчете на метан (ЕСН), метана (СН4) и суммы углеводородов за вычетом метана (ENCH):

-    объемной доли, млн-1

-    массовой концентрации, мг/м3

От 0 до 100 От 0 до 70

Диапазон измерений:

-    объемной доли, млн-1

-    массовой концентрации, мг/м3

От 0 до 100 От 0 до 70

Пределы допускаемой основной погрешности измерений, %:

-    приведенной к диапазону от 0 до 5 млн-1 (от 0 до 3,6 мг/м3) включ.

-    относительной, в диапазоне св. 5 до 100 млн-1 (св. 3,6 до 70 мг/м ) включ.

±15

±15

Наименование

СИ

Наименование характеристики

Значение

Г азоанализатор АРХА-370 модификация АРНА-370

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,3

Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (не более максимально- разовой ПДК по ГН 2.1.6.1338-03), в долях от пределов допускаемой основной погрешности, не более

0,8

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Наименование

СИ

Наименование характеристики

Значение

Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800

Уровень флуктуационных шумов нулевого сигнала, УЕ:

с детектором ПИД с детектором ФИД

400

200

Предел детектирования, г/с, не менее: с детектором ПИД (по пропану)

с детектором ФИД (модели 300 и 800 - по этилену, модель 600 - по бензолу)

3-10-12

1-10-11

Относительное среднее квадратическое отклонение выходного сигнала (площади и времени удерживания пиков), %, не более

3

Относительное изменение выходного сигнала (площади и времени удерживания пиков) за 8 часов непрерывной работы, %, не более

6

Хроматограф газовый портативный «Хроматэк -Г азохром 2000»

Уровни флуктуационных шумов нулевого сигнала, не более:

с детектором ДТП, В с детектором ДТХ, В с детектором ПИД, А с детектором ФИД, А

2-1 0-7 6-10-6 3-10-14 2-10-13

Пределы детектирования, более: с детектором ДТП, г/см (по гептану или пропану) с детектором ДТХ, г/см3 (водороду) с детектором ПИД, г/см (по гептану или пропану) с детектором ФИД, г/см (по бензолу или ацетилену)

3-1 0-9 5-10-10 3-10-12 1-10-12

Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала (высота или площадь пика и времени удерживания), % с детектором ДТП с детектором ДТХ

2

2

Наименование

СИ

Наименование характеристики

Значение

Хроматограф га

с детектором ПИД

2

зовый портатив

с детектором ФИД

5

ный «Хроматэк -

Пределы допускаемого значения изменения выходного

Г азохром 2000»

сигнала(высота или площадь пика и время удерживания) за цикл измерений 48 часов, %

с детектором ДТП

±5

с детектором ДТХ

±10

с детектором ПИД

±5

с детектором ФИД

±10

Наименование характеристики

Значение

Время выхода на режим, мин, не более

90

Диапазон поддержания внутренней температуры павильона

от +15 до +25

Параметры электрического питания комплекса:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 160 до 280 50±1

Параметры стабилизированного электрического питания оборудования (однофазный переменный ток):

-    напряжение переменного тока, В

-    частота переменного тока, Гц

230±12

50±1

Потребляемая мощность, Вт, не более

5000

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота (без учета высоты метеомачты и антенны)

3600

2400

2500

Масса, кг, не более Условия эксплуатации:

»-» о/'ч

-    температура окружающей среды, С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

4000

от -50 до +50 до 100 от 84,4 до 106,7

Климатическое исполнение по ГОСТ 15150-69

УХЛ1

Полный средний срок службы, не менее, лет

8

Наименование

Обозначение

Количество

1. Средства измерений

Газоанализатор O342M

-

по заказу

Газоанализаторы АРХА-370

-

по заказу

Г азоанализатор озона Ф-105

-

по заказу

Газоанализатор Serinus 10

-

по заказу

Г азоанализаторы AQMS

-

по заказу

Газоанализатор К-100

-

по заказу

Газоанализатор Serinus 30

-

по заказу

Газоанализатор М1030А

-

по заказу

Газоанализатор стационарный СО12M

-

по заказу

Газоанализатор С-310А

-

по заказу

Газоанализаторы С-105

-

по заказу

Г азоанализаторы ЛF22M/СН2S

-

по заказу

Газоанализатор Serinus 50

-

по заказу

Газоанализатор М1050А

-

по заказу

Газоанализатор СВ-320

-

по заказу

Г азоанализатор Serinus 51

-

по заказу

Газоанализатор Serinus 55

-

по заказу

Газоанализатор AС32M/CNH3

-

по заказу

Г азоанализатор ЕТ-909

-

по заказу

Г азоанализатор Н-320

-

по заказу

Газоанализатор 105

-

по заказу

Г азоанализатор Serinus 40

-

по заказу

Г азоанализатор Serinus 44

-

по заказу

Газоанализатор М1040А

-

по заказу

Г азоанализатор Г амма-ЕТ

-

по заказу

Г азоанализатор углеводородов стационарный НС51М

-

по заказу

Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800

-

по заказу

Хроматограф газовый портативный «Хроматэк -Г азохром 2000»

-

по заказу

Анализатор пыли TEOM серии 1405

-

по заказу

Анализатор пыли DUSTTRAK 8530

-

по заказу

Анализатор пыли MP 101M мод. MP 101-09

-

по заказу

Анализатор пыли Topas

-

по заказу

Анализатор пыли EDM 180+ Л, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF или EDM 11-E

по заказу

Станция автоматическая метеорологическая Vantage Pro2

-

по заказу

Метеостанция автоматическая WXT530

-

по заказу

Станция погодная автоматическая WS-UMB

-

по заказу

Метеостанция автоматическая IMETEOLABS PWS

-

по заказу

Наименование

Обозначение

Количество

Станция метеорологическая М-49М

-

по заказу

Блок детектирования БДБГ-200

-

по заказу

Комплекс измерительный универсальный УИМ-Д

-

по заказу

Шумомер-виброметр, анализатор спектра Экофи-зика-110А

-

по заказу

Анализатор шума и вибрации АССИСТЕНТ

-

по заказу

2 Средства метрологического обеспечения*

-

1 компл.

3. Система сбора, обработки и вывода данных:

-

1 компл.

- промышленный компьютер с расширителями портов RS-232 и RS-485

«AdvantiX»

1 компл.

- ЖК-монитор

V173 LCD

1 шт.

- клавиатура

ВТС

1 шт.

- манипулятор-мышь

-

1 шт.

- стандартное (лицензионное) программное обеспечение

-

1 компл.

- специальное (прикладное) программное обеспечение

«АРМ ПКЗ»

1 компл.

- модем передачи данных

-

2 компл.

4.Генератор водорода

«ЭЛДИС-130»

1шт.

5. Пробоотборный зонд с коллектором распределения и подогрева газовой пробы

«Атмосфера-4М»

1 компл.

6. Стойка приборная

-

2 шт.

7. Павильон:

ДПНК.413510.ххх.х

1 шт.

- блок-бокс

-

1 компл.

- комплект мебели

-

1 шт.

- лестница-стремянка

-

1 шт.

- огнетушитель углекислотный

-

2 шт.

8. Система жизнеобеспечения:

ДПНК.413530.ххх.х

1 шт.

- кондиционер

-

1 шт.

- электроконвертор

-

2 шт.

- вытяжной вентилятор

-

1 шт.

- источник бесперебойного питания

PowerWare 3000WA

1 шт.

- блок КЖО

-

1 шт.

- минихолодильник

-

1 шт.

- прибор пожарно-охранный

-

1 шт.

- извещатель пожарный дымовой

ИП212/101 с базой

1 шт.

- извещатель охранный магнитоконтактный

ИО-102

1 шт.

9. Метеомачта

-

1 шт.

10. ЗИП

-

1 компл.

11. Документация:

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха - пост ПКЗ-А. Паспорт

ДПНК.413500.ххх.х ПС

1 экз.

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха - пост ПКЗ-А. Павильон.

Паспорт ДПНК.413510.ххх.х ПС

1 экз.

Наименование

Обозначение

Количество

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха - пост ПКЗ-А. Комплекс измерительный. Формуляр

ДПНК.413520.ххх.х ФО

1 экз.

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха - пост ПКЗ-А. Комплекс измерительный. Руководство по эксплуатации

ДПНК.413520.ххх.х РЭ

1 экз.

Комплекс измерительный газоаналитический контроля загазованности атмосферного воздуха - пост ПКЗ-А. Руководство пользователя

ДПНК.413500.ххх.х РП

1 экз.

Комплексы измерительные газоаналитические контроля загазованности атмосферного воздуха - посты ПКЗ-А. Методика поверки

МП 205-13-2018

1 экз.

* Комплект средств метрологического обеспечения (ГСО состава газовых смесей, генераторы газовых смесей, источники микропока (ИМ), и др.) формируется по заявке потребителя.
