| Номер в госреестре | 73270-18 |
| Наименование СИ | Приборы испытательные автоматизированные |
| Обозначение типа СИ | "ГЕОТЕК СТАНДАРТ" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Геотек" (ООО НПП "Геотек"), г. Пенза |
| Год регистрации | 2018 |
| Срок свидетельства | 30.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы испытательные автоматизированные «ГЕОТЕК СТАНДАРТ» (в дальнейшем -приборы) предназначены для измерений избыточного давления, силы сжатия, линейного перемещения при испытаниях грунтов в лабораторных условиях.
Принцип действия приборов заключается в измерении физических величин (силы сжатия и избыточного давления), воздействующих на испытываемый образец грунта с одновременным измерением линейных перемещений (характеризующих изменение геометрических размеров образца).
Конструктивно приборы состоят из нагрузочной рамы и блока питания. В состав рамы входят датчики физических величин, модуль обработки сигналов и камера для помещения исследуемого образца.
Измерительная информация, полученная с датчиков, преобразуется во вторичном преобразователе (модуле обработки сигналов) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Приборы выпускаются в шести модификациях: ГТ 1.1.9, ГТ 1.1.10, ГТ 1.2.11, ГТ 1.3.2, ГТ 1.3.5 и ГТ 1.3.6. Модификации приборов отличаются количеством измерительных каналов и их диапазонами измерений, габаритными размерами и массой. Кроме того, в корпус рам модификаций ГТ 1.3.5 и ГТ 1.3.6 встроены насосные станции (нагнетатели) для создания избыточного давления в испытательном приборе.

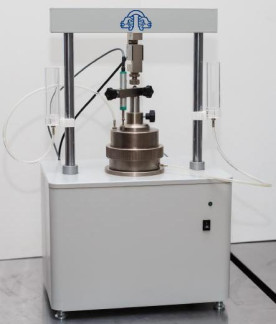

Фотографии общего вида приборов представлены на рисунках 1 - 4.
Защита от несанкционированного доступа осуществляется путем наклеивания пломб в виде наклеек на верхний винт задней панели силовой рамы приборов.
Программное обеспечение (ПО) приборов включает ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование приборов в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей обработки сигналов;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств приборов;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО нижнего уровня
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | MOS |
| Номер версии (идентификационный номер ПО) | 1.0 |
Таблица 2 - Идентификационные данные ПО верхнего уровня
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | GeotekAsis.exe |
| Asis.Core.dll | |
| AsisMetrology.Client.dll | |
| Asis.Wpf.dll | |
| Asis.Drivers.dll | |
| Geotek.Common.dll | |
| Geotek.LogProject.dll | |
| Geotek.ModbusModule.dll | |
| Номер версии (идентификационный номер ПО) | не ниже 4 |
| не ниже 4 | |
| 4.0.167.0 | |
| не ниже 4 | |
| не ниже 1 | |
| не ниже 4 | |
| не ниже 4 | |
| не ниже 1 | |
| Цифровой идентификатор ПО | - |
| - | |
| e717f65562d9034ce3c51dd63 ca7a5f 1 | |
| - | |
| - | |
| - | |
| - | |
| - | |
| Алгоритм подсчёта контрольной суммы | MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |
| ГТ 119 ГТ 12 11 ГТ 1.1.10 | ГТ 1.3.2 ГТ 1.3.5 ГТ 1.3.6 | |
| Диапазон измерений силы, кН | от 0,1 до 5 | от 0,1 до 5 от 0,1 до 10 (в зависимости от заказа) |
| Диапазон измерений линейного перемещения, мм | от 0 до 20 | |
| Диапазон измерений избыточного давления, кПа | - | от 0 до 600 от 0 до 2000 (в зависимости от заказа) |
| Пределы допускаемой приведённой погрешности* измерений силы сжатия, % | ±1 | |
| Пределы допускаемой приведённой погрешности* измерений линейного перемещения, % | ±0,5 | |
| Пределы допускаемой приведённой погрешности* измерений избыточного давления, % | ±2 | |
| Примечание. * - Нормирующим значением является верхний предел измерений. | ||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение для модификаций | ||||
| ГТ 1.1.9, ГТ 1.1.10 | ГТ 1.2.11 | ГТ 1.3.2 | ГТ 1.3.5 | ГТ 1.3.6 | |
| Количество измерительных каналов, шт. - силы сжатия - линейного перемещения - избыточного давления | 1 | 2 | 1 | 1 | 1 |
| 1 | 1 | 1 | 1 | 1 | |
| - | 1 | 2 | 1 | ||
| Напряжение питающей сети, В | от 198 до 242 | ||||
| Частота напряжения питания, Гц | 50±1 | ||||
| Габаритные размеры, (дли-нахглубинахвысота), мм, не более - рамы - блока питания - панели управления давлением | 360x285x600 | 360x295x730 | 500x275x885 | ||
| 200x300x60 | |||||
| - | 280x200x875 | - | |||
| Масса, кг, не более - нагрузочной рамы - блока питания - панели управления давлением | 26,5 | 27 | 49 | 42 | |
| 2,5 | |||||
| - | 8,5 - | ||||
| Наименование характеристики | Значение для модификаций | ||||
| ГТ 1.1.9, ГТ 1.1.10 | ГТ 1.2.11 | ГТ 1.3.2 | ГТ 1.3.5 | ГТ 1.3.6 | |
| Условия применения: - температура окружающей среды, °С; - относительная влажность окружающего воздуха, %; - атмосферное давление, кПа | от +15 до +35 до 80 от 84 до 106,7 | ||||
наносится в виде этикетки в левый верхний угол задней стенки силовой рамы и в левый верхний угол на титульный лист паспорта типографским способом.
Комплект поставки приведен в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Прибор испытательный автоматизированный «ГЕОТЕК СТАНДАРТ» | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
| CD-диск с установочным ПО (на каждый прибор или партию приборов при поставке в один адрес) | GeotekStudio | 1 |
| Методика поверки (на партию приборов при поставке в один адрес) | ГТЯН.440119.001МП | 1 |
осуществляется по документу ГТЯН.440119.001МП «Приборы испытательные автоматизированные «ГЕОТЕК СТАНДАРТ». Методика поверки», утверждённому ФБУ«Пензенский ЦСМ» 24 июля 2018 г.
Основные средства поверки:
- головка микрометрическая МГ (регистрационный номер 7422-79 в Федеральном информационном фонде);
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014;
- калибратор давления портативный Метран 502-ПКД-10П (регистрационный номер 26014-08 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГТЯН.440119.001ТУ Приборы испытательные автоматизированные «ГЕОТЕК СТАНДАРТ». Технические условия
| Зарегистрировано поверок | 6376 |
| Поверителей | 18 |
| Актуальность данных | 22.11.2024 |
