Анализаторы углерода и азота 828/928 LECO, 73273-18

Назначение

Анализаторы углерода и азота 828/928 LECO (далее - анализаторы) предназначены для измерения массы углерода и азота в органических материалах различного происхождения от пищевых продуктов до минеральных объектов.

Описание

Принцип действия анализаторов основан на методе Дюма, суть которого заключается в быстром сжигании навески образца при высокой температуре в присутствии катализатора в атмосфере чистого кислорода в потоке гелия, с последующим анализом образующихся газообразных продуктов горения.

Анализируемая проба предварительно взвешивается в лодочке, затем помещается в продувочную камеру, находящуюся на входе высокотемпературной печи. После удаления атмосферного газа, абсорбированного на пробе, и избыточной влаги, лодочка с пробой продвигается в нагретую печь. В качестве газа-носителя выступает гелий. Полное окисление (сгорание) пробы обеспечивается созданием кислородной атмосферы в печи. Газы, образовавшиеся в процессе горения, из печи попадают в электрохолодильник для удаления воды, образовавшейся в процессе горения. Затем полученный газ собирается в балластной емкости, из которой после завершения сжигания пробы отбирается аликвота для анализа азота. Из газа удаляются СО2, побочные продукты, содержание азота измеряется в ячейке теплопроводности, содержание углерода - методом инфракрасной абсорбционной спектрофотометрии.

Конструктивно анализаторы состоят из основного блока, системы подачи газов, керамической горизонтальной печи для сжигания образцов, колонок для восстановления азота, поглощения воды и оксида углерода. Для проведения измерений на анализаторе используют следующие газы: кислород чистотой не менее 99,999 %, гелий чистотой не менее 99,999 %, сжатый воздух или азот чистотой не менее 99,6 % (без примеси масла, паров воды или пыли). В качестве газа-носителя может быть использован гелий.

В комплект анализатора входит автоподатчик на 100 проб.

Анализ выполняется автоматически под управлением программного обеспечения, которое проводит все вычисления, контролирует параметры анализатора, отслеживает состояние основных узлов анализатора, их диагностику и т.д. Окончательный результат выдается в массе или массовой доле азота или углерода. В результаты можно ввести поправку на содержание влаги в анализируемой пробе.

Анализаторы выпускаются пяти моделей: FP828, БР828Р, CN828, FP928 и CN928, которые отличаются областью применения. Анализаторы CN928 - для почв и других минеральных веществ, FP928 - для пищевых продуктов, продовольственного сырья и кормов для животных, FP828, ГР828Р, CN828 - для пищевых продуктов, почв, удобрений и кормов для животных.

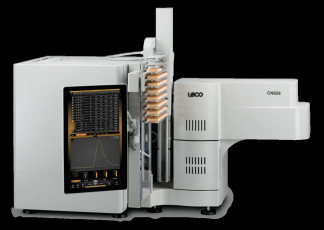

Общий вид анализаторов приведен на рисунках 1 и 2 (места нанесения знака поверки обозначены стрелками).

Программное обеспечение

шсо

Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы и самотестирования всех этапов проведения анализа, градуировку анализатора с помощью стандартных образцов, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование. Идентификационные данные программного обеспечения приведены в таблице 1.

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 69-241-2018 «ГСИ. Анализаторы углерода и азота 828/928 LECO. Методика поверки», утвержденному ФГУП «УНИИМ» 03 сентября 2018 г.

Основные средства поверки:

-    стандартный образец состава цистина ГСО 9112-2008 (массовая доля азота от 11,5 до

11.8    %, относительная погрешность ±0,12 %);

-    стандартный образец состава ЭДТА ГСО 9113-2008 (массовая доля углерода

40.8    %, абсолютная погрешность ±0,1 %; массовая доля азота 9,5 %, абсолютная погрешность ±0,06 %);

-    весы неавтоматического действия I (специального) класса точности по ГОСТ OIML R 76-1-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель анализатора в соответствии с рисунками 1 и 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

ГОСТ Р ИСО 16634-1-2011 Продукты пищевые. Определение общего содержания азота путем сжигания по методу Дюма и расчет содержания сырого протеина. Часть 1. Масличные культуры и корма для животных

ГОСТ Р 54390-2011 Продукты пищевые. Определение общего содержания азота путем сжигания по методу Дюма и расчет содержания белка. Часть 2. Зерновые, бобовые и молотые зерновые продукты

Нормативные документы

Техническая документация изготовителя «LECO Corporation» (США)
